1. Электронные аналоговые фазометры. Структурная схема. Принцип действия.

Электронные аналоговые фазометры.

Схема фазометра должна обеспечивать независимость в заданных пределах результатов измерений от амплитуд сигналов и от их частоты. На рис.15.20 изображены схема модели фазометра. Измеряется  разность фаз напряжений источников V1 (синяя - канал 1) и V2 (красная - канал 2). В модели задан сдвиг фаз 60^о.



Рис.15.20. demo15_8. Аналоговый фазометр.

Принцип действия фазометра удобно рассмотреть с помощью графиков на рис 15.21.

а). входные напряжения в точках 1 (синяя) и 5 (красная).

б). последовательности прямоугольных импульсов в точках 3 (синяя) и 6 (красная) после усиления и ограничения сигнала устройствами G и VR.

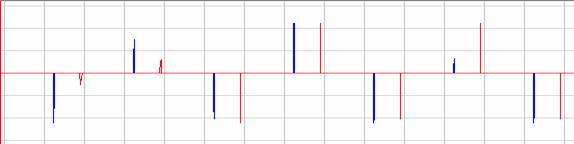

в). последовательности коротких двуполярных импульсов, полученных дифференцированием напряжений в устройствах Diff в точках 16 и 15.



г) последовательности однополярных коротких импульсов в точках 19 и 17, , полученных после выпрямления с помощью диодов D, эти сигналы  управляют триггером Trigg.



 д) последовательность однополярных прямоугольных импульсов в точке 23 на выходе триггера, постоянная составляющая выходной последовательности пропорциональна измеряемой разности фаз.

  Рис.15.21. demo15_8. К принципу действия фазометра.

 В реальном фазометре шкала индикатора градуирована в градусах.
