Определение размеров приводного барабана
Диаметр приводного барабана определяют по формуле
где ί = 6 - число прокладок в ленте;
к - коэффициент, зависящий от числа прокладок; к = 125 при i = 2 ÷ 6.
Длина барабана
Диаметр натяжного барабана принимают не менее 65% от диаметра приводного или
Этой величине соответствует стандартный диаметр 500 мм. = 500 мм.
Для улучшения центрирования ленты приводные барабаны имеют небольшую стрелу выпуклости (1,5-5-3 мм).
Диаметр отклоняющего барабана
Определение передаточного числа редуктора
где
- частота вращения вала двигателя,
;
- частота вращения приводного барабана, ;
Определение величины массы натяжного груза
Натяжное усилие должно не только обеспечить необходимую силу трения между лентой и приводным барабаном, но и создать минимальную стрелу провеса ленты между роликоопорами.
Минимальное потребное натяжное усилие может быть определено по формуле
Определение величины хода натяжного устройства и выбор его типа
Выбираем натяжное устройство грузового типа.
Ход натяжного устройства hT зависит от удлинения ленты, которое она
будет иметь в конце срока службы, и обычно составляет
1÷1,5% от полной длины конвейера. Следовательно, ход натяжки
Полная длина ленты конвейера L составит
Здесь
- конструктивная длина конвейера по
центрам ведущего и натяжного барабанов;
220° - угол обхвата барабана лентой;
- диаметр приводного барабана из п. 10;
- диаметр натяжного барабана из п. 10;
Величина хода натяжного устройства составит

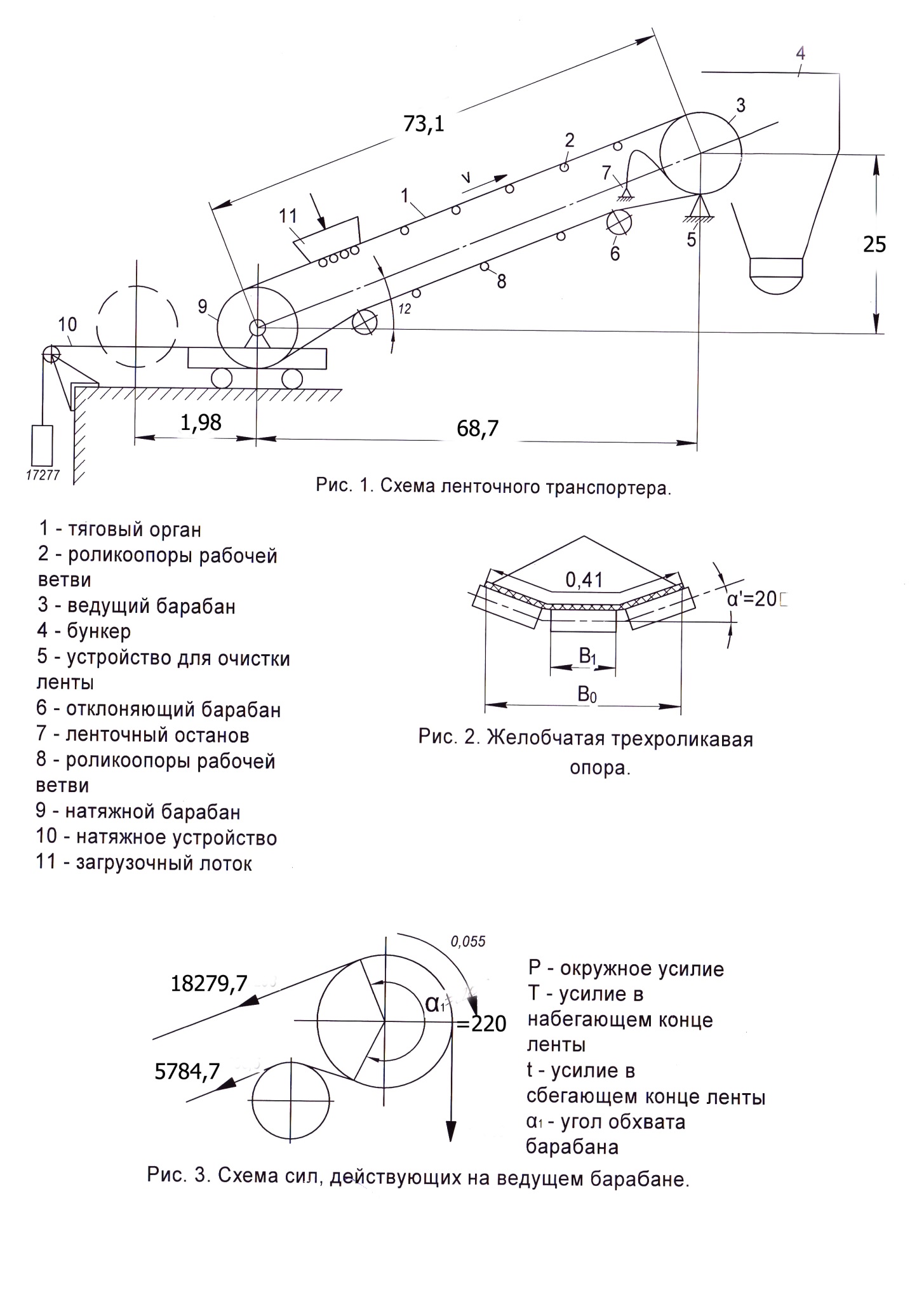

Схемы
