3.6 Расчет и выбор переохладителя

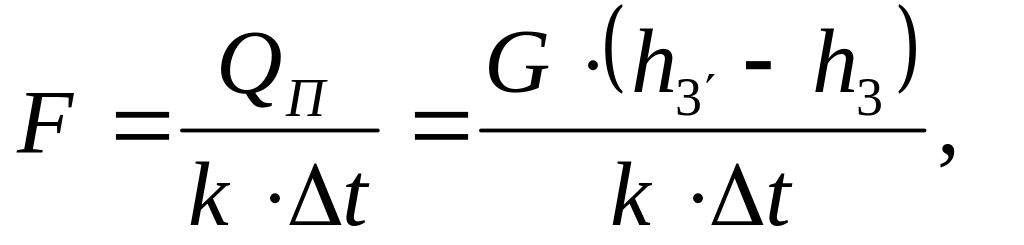

Переохладители - теплообменные аппараты, которые служат для охлаждения жидкого аммиака ниже температуры конденсации. Расчет поверхности переохладителя производится по формуле, м2:

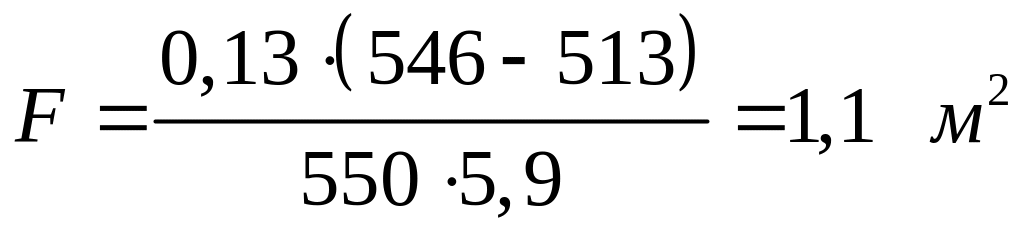

(3.14)
где QП - тепловая нагрузка переохладителя, кВт;

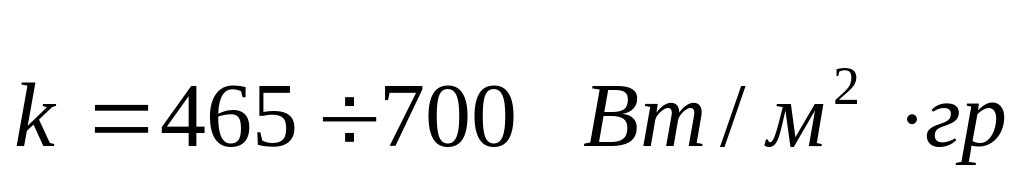

k
- коэффициент теплопередачи переохладителя,
;

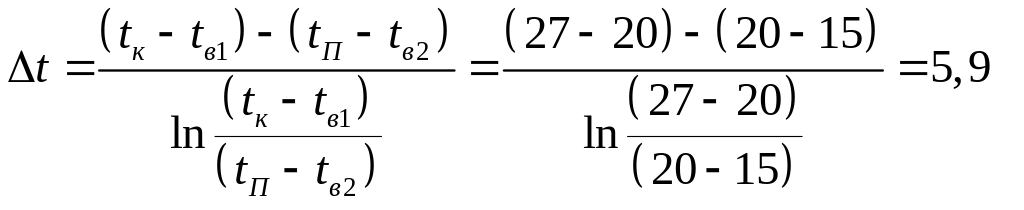

- среднелогарифмическая разность температур между греющей и на-
греваемой средами в переохладителе, °С.
,
(3.15)
.
Противоточный переохладитель – см. рис. 3.3.
Техническая характеристика противоточных переохладителей дана в табл. 3.4.
Таблица 3.4- Технические характеристики.
Переохла-дитель |
Площадь поверхности охлаждения, м2 |
Число секций |
Число труб в секции |
Размеры, мм |
||
Высота |
Общая длина |
Длина между крайними трубами |
||||
6ПП |
5,85 |
1 |
12 |
1380 |
5200 |
803 |

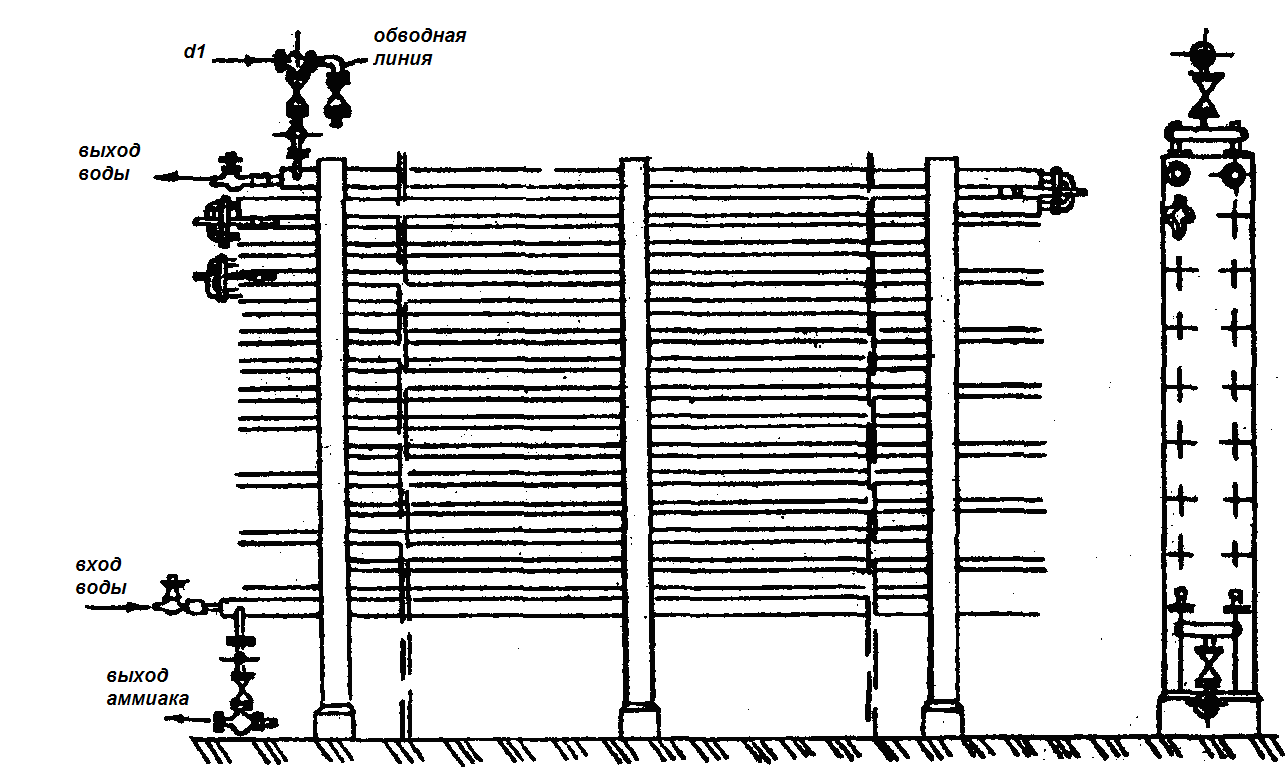

Рисунок 3.3 - Противоточный переохладитель
3.7 Выбор воздухоохладителя
Воздухоохладитель служит для удаления воздуха из системы. Выбираем воздухоохладитель ВНИ-ХИ конструкции Кабулашвили, в котором аммиачно-воздушная смесь подводится из мест наибольшего скопления воздуха в межтрубное пространство аппарата и здесь охлаждается, соприкасаясь с холодной внутренней трубкой, через которую проходит хладоагент от регулирующего вентиля в испарительную систему. Аммиак, содержащийся в аммиачно-воздушной смеси, конденсируется и затем перепускается во внутреннюю трубу и далее в испарительную систему, воздух же выпускается под уровень воды, налитой в стеклянный сосуд для наблюдения за выходом пузырьков и поглощением проникающих паров аммиака.
Воздухоотделитель состоит из четырех бесшовных труб, вставленных одна в другую. В 1-й и 3-й трубах циркулирует аммиак, а во 2-й и 4-й - аммиачно-воздушная смесь.
3.8 Выбор фильтра
Для фильтрации жидкого и парообразного аммиака с целью защиты цилиндров от попадания в них загрязнений в виде ржавчины, окалины и т.д., а также для защиты приборов автоматического регулирования от засорения используем стальные сетки с размером ячеек 0,4 мм, установленные в два-три слоя.
3.9 Выбор труб, трубных соединений, арматуры
Для аммиачных линий применяют стальные бесшовные трубы ГОСТ 301-50. Во фланцевых соединениях предусматривают впадину и выступ в парных фланцах и уплотняют прокладкой толщиной 2 мм.
Выбор диаметров трубопроводов при проектировании холодильных установок производят с учетом скорости агента, коэффициента местных сопротивлений, а также допускаемой потери по длине трубопровода.
3.10.Регулирование установки
Регулирование температуры рассола осуществляем регулятором ПРТ. Регулирование температуры теплоносителя производим двухпозиционным регулятором - реле температуры, управляющим работой компрессора по способу пусков и остановок. Регулирование производительности компрессора осуществляем изменением скорости вращения компрессора с помощью пропорционального датчика давления ПДД.
Регулирование заполнения испарителей холодильным агентом производим терморегулирующим вентилем ТРВ. Регулирование давления конденсации - с помощью регулятора давления водорегулирующего вентиля.
Удаление воздуха из холодильной машины осуществляем в воздухоохладителе при помощи поплавкового регулятора.
