7.19. Нормативные коэффициенты запаса прочности [s] приводных роликовых цепей нормальной серии пр и 2пр

n1, об/мин	Шаг цепи, мм
	12,7	15,875		19,05	25,4	31,75	38,1	44,45	50,8
50 100 300 500 750 1000 1250	7,1 7,3 7,9 8,5 9,3 10,0 10,6	7,2 7,4 8,2 8,9 10,0 10,8 11,6	7,2 7,5 8,4 9,4 10,7 11,7 12,7		7,3 7,6 8,9 10,2 12,0 13,3 14,5	7,4 7,8 9,4 11,0 13,0 15,0 -	7,5 8,0 9,8 11,8 14,0 - -	7,6 8,1 10,3 12,5 - - -	7,6 8,3 10,8 - - - -

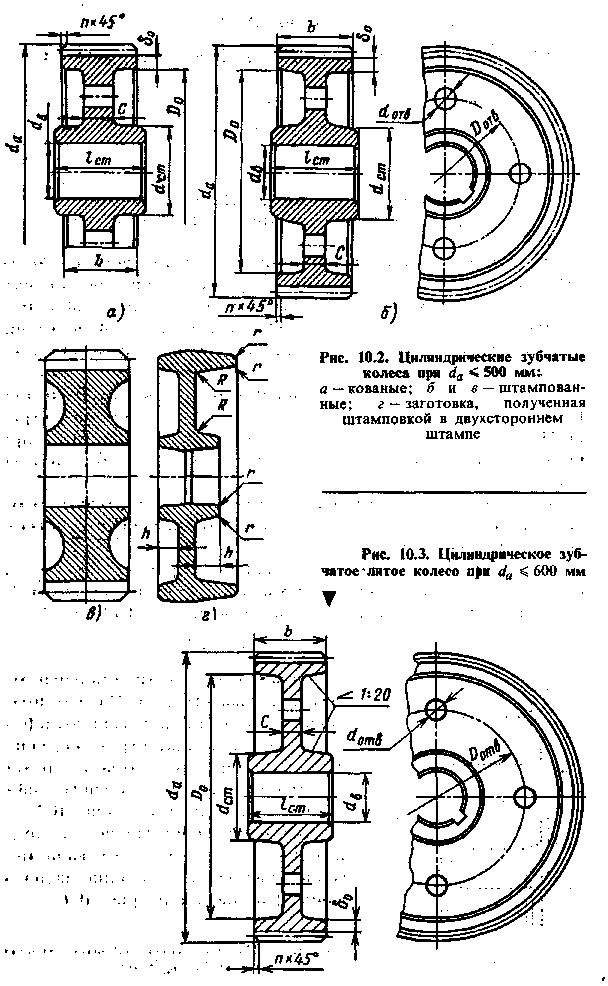

10.1. Определение размеров зубчатых металлических колес

(см. рис. 10.1 – 10.5)

10.2. Основные элементы корпуса из чугуна

(см. рис. 10.18)

10.9. Рекомендуемые значения вязкости масел дл ясмазывания червячных передач при 100^оС

10.10. Масла, применяемые для смазывания зубчатых и червячных передач

Выбор сорта масла начинают с определения необходимой кинематической вязкости масла: для зубчатых передач — в зависимости от окружной скорости (табл. 10.8), для червячных передач — от скорости скольжения (табл. 10.9). Затем по найденному значению вязкости выбирают соответствующее масло по табл. 10.10.

Контроль уровня масла, находящегося в корпусе редуктора, производят с помощью маслоуказателей.

Простейший жезловый маслоуказатель показан на рис. 10.34; для возможности контроля уровня масла во время работы редуктора применяют закрытые жезловые маслоуказатели (рис. 10.35).

10.7. Пробки к маслоспускным отверстиям

П1. Электродвигатели асинхронные серии 4А, закрытые обдуваемые

(по ГОСТ 19523-81)

П2. Электродвигатели серии 4А

Исполнение закрытое обдуваемое (по ГОСТ 19523-81)

П3. Шарикоподшипники радиальные однорядные

Размеры, мм

11.3. Значения коэффициента k, учитывающего условия эксплуатации привода

Нагрузка	Типы машин	k
Постоянная, с кратковременными перегрузками до 120% номинальной Переменная с колебаниями в пределах до 150% номинальной Со значительными колебаниями – до 200% номинальной Ударная, достигающая 300% номинальной	Конвейеры ленточные, станки токарные, шлифо­вальные, фрезерные Конвейеры цепные, плас­тинчатые, винтовые; стан­ки деревообделочные: центробежные насосы Конвейеры скребковые и ковшовые (элеваторы): станки металлообрабаты­вающие с возвратно-пос­тупательным движением: реверсивные приводы Поршневые насосы и ком­прессоры: прессы и моло­ты; дробилки, шаровые мельницы	1,15 – 1,20 1,30 – 1,50 1,7 – 2,0 2,5 – 3,0

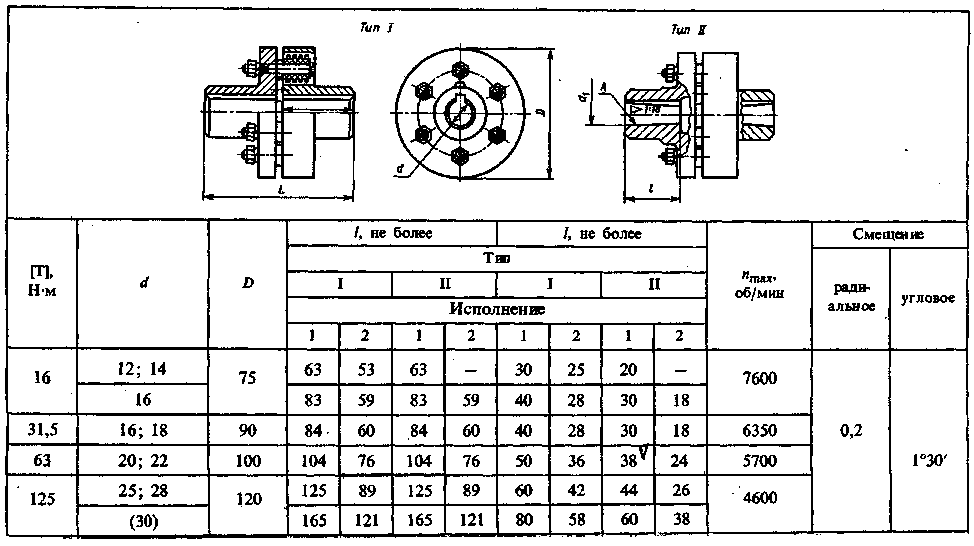

11.5. Муфты упругие втулочно-пальцевые (по ГОСТ 21424-75, с сокращениями)

Размеры, мм
