9.20. Значение коэффициента Кт
Рабочая температура подшипника, СС |
125 |
150 |
175 |
200 |
225 |
250 |
350 |
Температурный коэффициент Кт |
1,05 |
1,10 |
1,15 |
1,25 |
1,35 |
1,40 |
1,45 |
9.18. Значения X и y для подшипников Радиальные однорядные и двухрядные
8.9. Шпонки призматические (по гост 23360-78, с сокращениями)
Размеры, мм
-
Диаметр вала d
Сечение
b х h
Глубина паза
Фаска
s x 45о
вала t1
втулки t2
Св. 10 до 12
4x4
2,5
1,8
0,08 - 0,16
» 12 » 17
» 17 » 22
» 22 » 30
5 x 5
6 x 6
8 x 7
3,0
3,5
4,0
2,3
2,8
3,3
0,16 - 0,25
» 30 » 38
» 38 » 44
» 44 » 50
» 50 » 58
» 58 » 65
10 х 8
12 x 8
14 x 9
16 х 10
18 x 11
5,0
5,0
5,5
6,0
7,0
3,3
3,3
3,8
4,3
4,4
0,25 - 0,40
» 65 » 75
» 75 » 85
» 85 » 95
» 95 » 110
20 x 12
22 x 14
25 x 14
28 x 16
7,5
9,0
9,0
10,0
4,9
5,4
5,4
6,4
0,40 - 0,60
Примечания: 1. Длину шпонки выбирают из ряда: 6; 8; 10; 12; 14; 16; 18; 20; 25; 28; 32; 36; 40; 45; 50; 56; 63; 70; 80; 90; 100; 110; 125; 140; 160; 180; 200 … (до 500),
2. Материал шпонок — сталь чистотянутая с временным сопротивлением разрыву не менее 590 МПа.
3. Примеры условного обозначения шпонок:
исполнение 1, сечение b х h = 20 х 12, длина 90 мм:
Шпонка 20 х 12 х 90 ГОСТ 23360-78
То же, исполнение 2
Шпонка 2 - 20 х 12 х 90 ГОСТ 23360- 78
Длину шпонки назначают из стандартного ряда так, чтобы она была несколько меньше длины ступицы (примерно на 5—10мм).
d вала 15-30 30-45 45-70 70-100 100-150
с. . 1,5 2,5 2,5 3 4
а … 2 3 5 5 8
° . 30 30 30 30 10
Для плотного прилегания торцов деталей к буртикам вала в месте перехода делают галтели радиусом r в зависимости от диаметра d1, (размеры, мм:
d1 15-30 30-45 45-70 70-100 100-150
r. . 1,0 1,0 1,5 2,0 2,5
c … 1,5 2,0 2,5 3,0 4,0
Рис. 8.4. Конструкция вала редуктора

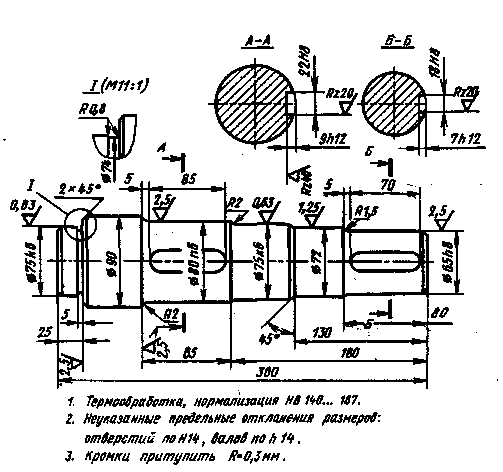

Рис. 8.5. Рабочий чертеж вала
