2.3.2 Определение осадки фундамента
Расчет осадки фундамента производится по формуле:
S Su
где S – конечная осадка отдельного фундамента, определяемая расчетом;
Su – предельная величина деформации основания фундамента зданий и сооружений, принимаемая по СНБ 5.01.01-99 “Основания и фундаменты зданий и сооружений”.
Основным методом определения полной (конечной) осадки фундаментов является метод послойного суммирования. Расчет начинается с построения эпюр природного (бытового) и дополнительного давлений. На геологический разрез наносятся контуры сечения фундамента, затем от оси фундамента влево откладываются ординаты эпюры природного давления грунта.
Природное давление, в кПа, определяется по формуле:
где i – удельный вес грунта i-го слоя, кН/м3;
hi – толщина грунта i-го слоя, м.
Величина бытового давления определяется на границе каждого слоя грунта. Если в пределах выделенной толщи залегает горизонт подземных вод, то удельный вес грунта определяется с учетом гидростатического взвешивания:
=
,
где e – коэффициент пористости грунта;
w – удельный вес воды.
Далее определяются ординаты вспомогательной эпюры 0.2σzg, необходимые для определения глубины расположения границы сжимаемой толщи грунта; эпюра строится справа от оси фундамента.
Дополнительное вертикальное напряжение σzp для любого сечения, расположенного на глубине z от подошвы, определяется по формуле:
,
где – коэффициент, принимаемый по СНБ 5.01.01-99 “Основания и фундаменты зданий и сооружений” в зависимости от формы подошвы фундамента, соотношения сторон прямоугольного фундамента
η = l/b и относительной глубины ξ = 2z/b.
Здесь l и b - соответственно длина и ширина фундамента.
Построив в произвольном одинаковом масштабе эпюры бытового и дополнительного давлений, определяют границу сжимаемой толщи основания, которая находится в точке, где пересекаются эпюры.
Расчет осадки отдельного фундамента на основании в виде упругого линейно деформируемого полупространства с условным ограничением величины сжимаемой зоны производится по формуле:
где S – конечная осадка отдельного фундамента, см;
n – число слоев, на которые разделена по глубине сжимаемая зона основания;
hi – толщина i-го слоя грунта основания, см;
Ei – модуль деформации грунта i-го слоя, мПа;
– безразмерный коэффициент, равный 0,8;
σzpi – среднее значение дополнительного вертикального нормального напряжения в i-ом слое грунта, равное полусумме напряжений на верхней и нижней границах слоя, кПа.
Определяем значения эпюры природного давления:
σzg1 = γ1∙h1 = 17.0 ∙0,9 = 15,3 (кПа)
σzg2 = σzg1 + γsb∙h2 = 15,3 + 17,4∙2 = 50,1 (кПа)
σzg3= γ3∙h3’+ σzg2=20.1*1.1+50.1=72.21(кПа)
σzg3’
=
∙h3’’+
σzg3
+ 72.21
=
112.44 (кПа)
σzg4 = σzg3’ + γw∙h3’’ = 10*3.9+112.44 = 151.44 (кПа)
σzg5 = σzg4+ γ4∙h4=294.24 (кПа)
Определяем
дополнительное (осадочное) давление на
грунт P
,
подразумевая, что осадка грунта произойдет
только от действия дополнительного
давления:
Р
= Рn
–
,
кПа – полное давление
по подошве фундамента.
σzg0 = σzg1 + σzg2+ γ3∙hз’’’ =15.3+50.1+20.1*0.7=79.47кПа – природное давление на уровне подошвы фундамента.
Р = 579.2-79.47=499.73 (кПа)

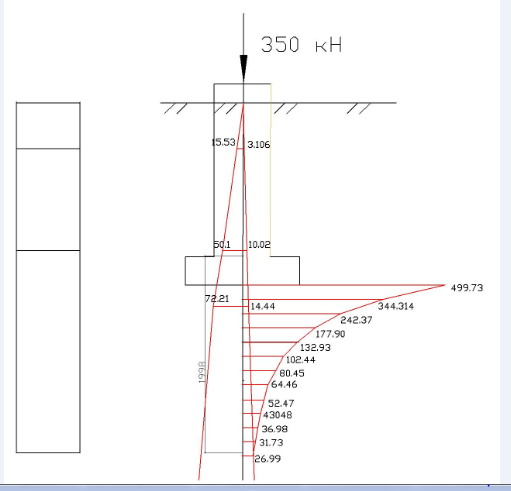

Разбив толщу грунта под подошвой на слои hi = 0.4b = 0.4·0,7 = 0.28 м, формируем табл.5, строим эпюры и вычисляем осадку.
Таблица 5
Z, м |
ξ=2 z/b |
α |
σzp,i, кПа |
σcрzp,i кПа |
Е i, МПа |
S i, мм |
0 |
0 |
1 |
499,73 |
|
|
|
0,28 |
1,4 |
0,689 |
344,314 |
422,022 |
8 |
6,752352 |
0,44 |
2,2 |
0,485 |
242,3691 |
293,3415 |
8 |
4,693464 |
0,6 |
3 |
0,356 |
177,9039 |
210,1365 |
8 |
3,362183 |
0,76 |
3,8 |
0,266 |
132,9282 |
155,416 |
8 |
2,486656 |
0,92 |
4,6 |
0,205 |
102,4447 |
117,6864 |
8 |
1,882983 |
1,08 |
5,4 |
0,161 |
80,45653 |
91,45059 |
8 |
1,463209 |
1,24 |
6,2 |
0,129 |
64,46517 |
72,46085 |
8 |
1,159374 |
1,4 |
7 |
0,105 |
52,47165 |
58,46841 |
8 |
0,935495 |
1,56 |
7,8 |
0,087 |
43,47651 |
47,97408 |
8 |
0,767585 |
1,72 |
8,6 |
0,074 |
36,98002 |
40,22827 |
8 |
0,643652 |
1,88 |
9,4 |
0,0635 |
31,73286 |
34,35644 |
8 |
0,549703 |
2,04 |
10,2 |
0,054 |
26,98542 |
29,35914 |
8 |
0,469746 |
|
|
|
|
|
|
|
|
|
|
|
|
S=∑Si=25,1664 |
|
Согласно вычислениям, проделанным в таблице, получаем, что S=24,83 мм < Sнорм=80 мм.
План ленточных фундаментов в ПРИЛОЖЕНИИ 2.
