Жұмыстың орындалу тәртібі

• М агнитті көлденең орналастырыңыздар және тік орналасқан сымға жақындатыңыздар.

• Сым бойымен магнитпен жоғары

төмен жүргізіңіздер (1 сур. қар.).

• Енді бұрын кесілген кесіндісіне

сым ұшын тигізіңіздер. 2 сур.

Сіз не бақыладыңыздар? Өз бақылауларыңызда бекітіңіздер.

• Енді сымды компастың оңтүстік полюс тіліне тигізіңіздер. Тәжірибені қайталаңыздар - компастың солтүстік полюс тіліне тигізіңіздер (2 сур. қар.). Сіз не бақыладыңыздар?

• Өз бақылауларыңызда бекітіңіздер.

Темірді магниттеу құбылысын зерттеу

ФЗ.7-9. 06.8

Белгілер үшін

Азат жығылуын тездетуді өлшеу

ФЗ.10-11 01.1

Деңгей: негіздік ( 10 сынып)

Оқу үшін тақырып: Механикалық қозғалыс. Біркелкіжылдамдық қозғалыс

Мақсаты: азат жығылу заңдылықтарын үйрену.

Қолданылған ұғымдар: біркелкі және біркелкіжылдамдық қозғалысы, жылдамдық, жылдамдату, ауырлық күші

Жабдықтар:

№	Атауы	коды	Мөлшері
1	Штатив негізі	02001.00	1
2	Штативті өзекше, 600 мм	02037.00	1
3	Штативке арналған ұстағыш (муфта)	02043.00	2
4	Өлшеуіш, l=2000мм	09936.00	1
5	Байланыстарымен қысқыш	02505.00	1
6	Темір кішкене шар, диаметрі ¾ дюйм, 19 мм	02502.01	1
7	2 -1 таймер	13607.99	1
8	Фотоворота	11207.20	1
9	Сым, қызыл, 32 А, 1000 мм	07363.01	1
10	Сым, сары, 32 А, 1000 мм	07363.02	2
11	Сым, көк, 32 А, 1000 мм	07363.04	2

Қондырғы

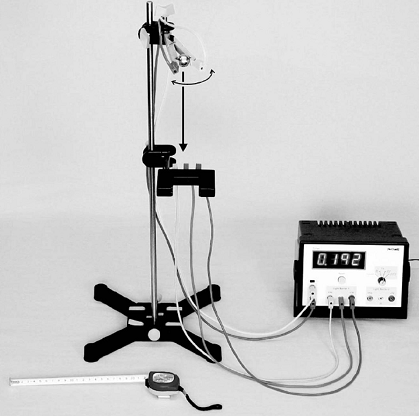

Азат жығылуды зерттеу үшін арналған қондырғының жалпы түрі.

1 сур.

Егер темір кішкене шар байланыстары бар қысқышпен бекітілген болса, онда электр тізбек тұйықталған. Темір кішкене шар қысқыштан түсіп қалған жағдайда, тібе ажырайды және таймер уақытты санауды бастайды. Кішкене шар қысқыш астында орналасқан фотоворота қақпашалыран өткенде уақыт саналуы тоқтатылады. Өлшеуіш көмегімен кішкене шардың қысқыштан фотоворотаға дейінгі қашықтық өлшенеді.

Азат жығылуын тездетуді өлшеу

ФЗ.10-11 01.1

Өлшенген мөлшерлерден өткен жолдың және кетірілген уақыттың есептеуімен біркелкіжылдамдық қозғалысының жылдамдығы анықталады.
