Жұмыстың орындалу тәртібі
Магнитті ось айналасында әр түрлі жылдамдықпен айналдырыңыздар. Магниттің айналу жылдамдығынан өлшеуіш құралдың көрсеткіштері қалай тәуелді екенің көрсетіңіздер.
Өзекті орауыштың біреуіне қойыңыздар(3 сур. қар.) және магнитті қайтадан айналдырыңыздар. Өлшеуіш құралдың көрсеткіштерін бақылаңыздар. Өз бақылауларыңызды бекітіңіздер.
Магнитті ақырындап бұрыңыздар және магниттің өз осің бір айналым уақыт ішінде өлшеуіш құралдың тілі оңғажәне солға неше рет ауытқығаның бақылаңыздар. Өз бақылауларыңызды бекітіңіздер.

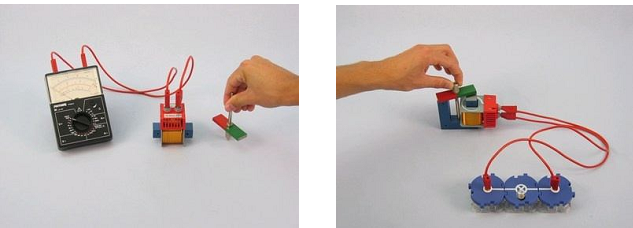

4 сур. 5 сур.
Магнитті максималды тез айналдырыңыздар. Магниттің тез және баяу айналуындағы құралдың тілінің ауытқу амплитудасын салыстырыңыздар.
1600 орамы барға екі 400 орамы бар орауышты ауыстырыңыздар (4сур.) және оның ішіне өзекті орналастырыңыздар. Магнитті орауыштың қасында айналдырыңыздар және құрал тілінің ауытқуын өткен жағдаймен салыстырыңыздар.
U-пішінді өзекке 1600 орамы бар орауышты кигізіңіздер. Орауыштың қорытындысына қыздыру шамның схемасын қосыңыздар. магнитті тез айналдырыңыздар. Шамды бақылаңыздар.
Тоқ көзіндегі кернеу реттеушінің тұтқасын бұраңыздар «0» күйіне қойыңыздар және тоқ көзін сөңдіріңіздер.
Электрмагниттік индукция құбылысын зерттеу . Өзгергіш тоқ алу принциптері |
|
ФЗ.7-9. 06.6 |
Нәтижелер және бақылаулар
Өлшеуіш құралдың тілі өзін қалай ұстайды? Қандай жылдамдықпен ол толқиды?
____________________________________________________________________
Магнит айналу жылдамдығы мен тілдің толқу амплитудасы қалай байланысты?
____________________________________________________________________
Осы зертханалық жұмыста зерттелген құбылыстың қандай техникалық құбылысы бар?
________________________________________________________________________________________________________________________________________
Ауыспалы тоқ генераторы әрекет принципінің негізінде қандай құбылыс жатыр?
____________________________________________________________________
Ол немен тұжырымдалады?
________________________________________________________________________________________________________________________________________
Электрмагниттік индукция құбылысын зерттеу . Өзгергіш тоқ алу принциптері |
ФЗ.7-9. 06.6 |
Белгілер үшін
Электрлік қозғалтқыш әрекет принципін зерттеу |
|
ФЗ.7-9. 06.7 |
Деңгей: негіздік (8 сынып)
Оқу үшін тақырып: магнитті құбылыстар, электромагниттік индукция құбылысы
Мақсаты: ауыспалы тоқ генераторының жұмыс принциптері
Қолданылған ұғымдар:ауыспалы электр тоғы, электромагниттік индукция құбылысы
Жабдықтар:
-
Реттік №
Атауы
Тапсырыс №
Мөлшері
1
Дәнекерлі шеткі модульSB
05601.10
2
2
Дәнекерлі бұрышты модуль SB
05601. 02
3
3
Дәнекерлі алшақ салынған модульSB
05601.04
2
4
Сөндіргіш SB
05613.10
1
5
Жалғаушы сым, 32 А,500 мм, көк
07361.04
1
6
Жалғаушы сым, 500 мм, қызыл
05601.01
1
7
Жалғаушы сым, 250 мм, көк
07360.04
1
8
Жалғаушы сым, 250 мм, қызыл
07360.01
1
9
Электр қозғалтқыш моделі
07850.10
1
10
Тілімді магнит, l= 72 мм
07823.00
1
Қосымша
11
Қорек көзі, 0...12 В қал. Тоқ/6В, 12 В ауысп. тоқ
13505.93
1
12
Көпшекті өлшеуіш құрал, аналог
07028.01
2
Қондырғы

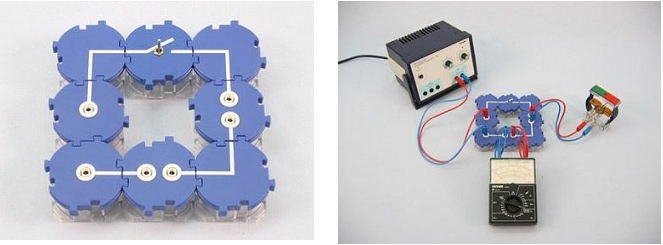

1 сур. 2 сур.
1 сур. келтірілгендей схеманы жинаңыздар. Осы схемаға 2 сур. сәйкес көпфункционалды өлшеуіш құралды амперметр ретінде, тоқ көзі және электр қозғалтқыш моделін қосыңыздар.
