Жұмыстың орындалу тәртібі

1 Тәжірибе.

• Вольтметрдің тұрақты тоқ өлшем шегі 10 В деп тандаңыздар. Тоқ көзіндегі кернеу реттеушіні «0» күйіне қойыңыздар және тоқ көзін қосыңыздар.

• Тоқ көзіндегі кернеу 4В (тұрақты тоқ) қойыңыздар. Сөндіргішті бірнеше рет тұйықтандырыңыздар және қайтадан ажыратыңыздар. Бастапқы және екінші тізбедегі вольтметрдің көрсеткіштерін бақылаңыздар.

• Сөндіргішті ажыратыңыздар. Екінші тізбедегі 400 орамды 1600 орамды орауышқа ауыстырыңыздар. Екінші орауыштың вольтметр өлшеу шегін көбейтіңіздер.ауыспалы тоқтың 30 В тандаңыздар.

• Сөндіргішті тұйықтандырыңыздар. Бастапқы және екінші орауыштың кернеуін өлшеңіздер. Алынған нәтижелерді 1 кестеге жазыңыздар.

• Сөндіргішті ажыратыңыздар және орауыштардың орнын ауыстырыңыдар. Бастапқы тізбеде 1600 орамды орауыш , ал екіншіде 400 орамы бар орауыш жұмыс істейді.Бастапқы орауыштың вольтметрінде ауыспалы тоқ өлшеу шегі 30В қойыңыздар. Көрек блогінда кернеу реттеушінің тұтқасын бұраңыздар және бастапқы орауышқа 12В ауыспалы тоқты беріңіздер.

• Магнитопроводты бөлшектеңіздер және орауыштарды қатар қойыңыздар. Бастапқы және екінші орауыштардың кернеуін өлшеңідер.

Трансформатор әрекет принципін зерттеу

ФЗ.7-9. 06.5

• Тоқ көзіндегі кернеу реттеушінің тұтқасын бұраңыздар «0» күйіне қойыңыздар және тоқ көзін сөңдіріңіздер

Нәтижелер және бақылаулар

1 Кесте

Орамдар саны		Кернеу		Қатынас
Nбаст	Nекін	Uбаст B	Uекін B	Nбаст /Nекін	Uбаст /Uекін
400	400
400	1600
1600	400
1600	400

1. Егер де бастапқы орауыш тұрақты тоқ тізбегіне қосылса сөндіргіштің бастапқы орауыштың тұйықталуын түсіндіріңіздер? Екінші орауышта не байқалады?

____________________________________________________________________________________________________________________________________________________

2. Екі орауыштағы ауыспалы тоқтың кернеу қатынасы туралы не айтуға болады?

____________________________________________________________________________________________________________________________________________________

3. Трансформатормен ауыспалы кернеу трансформациясы заңын қалыптастырып көріңіздер. ______________________________________________________________________________________________________________________________________________

Трансформатор әрекет принципін зерттеу

ФЗ.7-9. 06.5

Белгілер үшін

Электрмагниттік индукция құбылысын зерттеу . Өзгергіш тоқ алу принциптері

ФЗ.7-9. 06.6

Деңгей: негіздік (8 сынып)

Оқу үшін тақырып: магнитті құбылыстар, электромагниттік индукция құбылысы

Мақсаты: ауыспалы тоқ генераторының жұмысы

Қолданылған ұғымдар:ауыспалы электр тоғы, электромагниттік индукция құбылысы

Жабдықтар:

Реттік №	Атауы	Тапсырыс №	Мөлшері
1	Дәнекерлі шеткі модульSB	05601.10	2
2	Шам патроны Е10, SB	05604. 00	2
3	Орауыш 400 орам	07829.01	2
4	Орауыш 1600 орам	07830.01	1
5	Өзек	07833.00	1
6	U-пішінді өзек	07832.00	1
7	Жалғаушы сым, 500 мм, қызыл	05601.01	2
8	Жалғаушы сым, 250 мм, көк	07360.04	2
9	Жалғаушы сым, 250 мм, қызыл	07360.01	2
10	Тіреуші бұранда	03949.00	1
11	Тілімді магнит, l= 72 мм	07823.00	1
Қосымша
12	Қыздыру шамы 12V/0,1 А,Е10	07505.03	1
13	Көпшекті өлшеуіш құрал, аналог	07028.01	2

Қондырғы

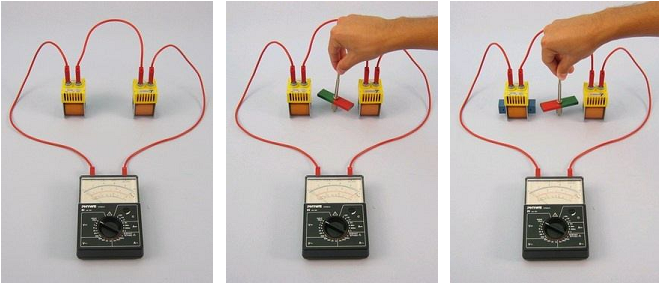

1 сур. 2 сур. 3 сур.

1 суретте көрсетілгендей екі бірдей 400 орамы бар орауыштың схемасын құрастырыңыздар. Көпфункцияналды құралыд амперметр ретінде қосыңыздар. Құралдың бет панелінде орналасқан реттеуіш көмегімен өлшеуіш құралдың нөл күйін максималды оңға ауыстырыңыздар.100 мВ/50мкА өлшеу шегін тандаңыздар. Өзек үшін тілімді магнитті тіреуіш бұрандаға кигізіңіздер. Сізде зырылдауық пайда болады.

Электрмагниттік индукция құбылысын зерттеу . Өзгергіш тоқ алу принциптері

ФЗ.7-9. 06.6

2 сур. сәйкес полюстерден орауыштарға дейін шамамен 1 см қалатындай орауыштарды орналастырыңыздар.
