Нәтижелер және бақылаулар
1 кесте
Тәжірибе нөмірі |
Жол басшыдағы тоқ бағыты |
Магниттік егістіктің бағыты |
Ампер күшінің бағыты (жол басшының қозғалысының бағыты) |
1 |
Солдан оңға |
Жоғарыдан төмен |
|
2 |
Солдан оңға |
Төменнен жоғары |
|
3 |
Оңнан солға |
|
|
4 |
Оңнан солға |
|
|
|
|
|
|
Магниттік өрістің тоқты жолбастаушыға әрекетін зерттеу |
ФЗ.7-9. 06.4 |
Бірінші тәжірибе қорытындысы бойынша 1 кестені толтырыңыздар.
Екі тәжірибенің қорытындысы бойынша үш бағыттын арақатынасын белгілейтін ережені қалыптастырыңыздар: тоқты жол басшыға магнит егістігінде әрекет жасайтын жол басшыдағы тоқ бағыты, магниттік егістіктің бағыты және күш бағыты(сол қол ережесі).________________________________________________
_________________________________________________________________________
Бірінші және екінші тәжірибе нәтижелерін салыстыруынан не шығады?
_________________________________________________________________________
_________________________________________________________________________
_________________________________________________________________________
Трансформатор әрекет принципін зерттеу |
|
ФЗ.7-9. 06.5 |
Деңгей: негіздік (8 сынып)
Оқу үшін тақырып: магнитті құбылыстар.
Мақсаты: трансформатор көмегімен ауыспалы тоқтың қайта құрылу мүмкіндігін зерттеу
Қолданылған ұғымдар:ауыспалы электр тоғы, электромагниттік индукция құбылысы
Жабдықтар:
-
Реттік №
Атауы
Тапсырыс №
Мөлшері
1
Дәнекерлі түзу модульSB
05601.01
1
2
Дәнекерлі бұрышты модуль SB
05601. 02
2
3
Дәнекерлі алшақ салынған модульSB
05601.04
2
4
Дәнекерлі бұрышты ұяшықты модульSB
05601.12
2
5
Сөндіргіш SB
05613.10
1
6
Орауыш 400 орам
07829.01
2
7
Орауыш 1600 орам
07830.01
1
8
Өзек
07833.00
1
9
U-пішінді өзек
07832.00
1
10
Жалғаушы сым, 500 мм, көк
07361.04
2
11
Жалғаушы сым, 500 мм, қызыл
05601.01
2
12
Жалғаушы сым, 250 мм, көк
07360.04
2
13
Жалғаушы сым, 250 мм, қызыл
07360.01
2
14
Тіреуші бұранда
03949.00
1
Қосымша
15
Қорек көзі, 0...12 В қал. Тоқ/6В, 12 В ауысп. тоқ
13505.93
1
16
Көпшекті өлшеуіш құрал, аналог
07028.01
2
Қондырғы

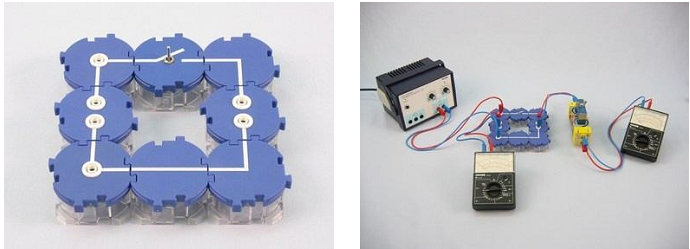

1 сур. 2 сур.
1 сур. келтірілгендей тізбеленген модульдерден схеманы жинаңыздар. Сөндіргішті ажыратыңдар. 2 сур. сәйкес осы схемаға тоқ көзін және кернеуді өлшеу үшін қосылған көп шекті өлшеуіш құралдарды қосыңыздар.
Трансформатор әрекет принципін зерттеу |
ФЗ.7-9. 06.5 |
3 сур. 4 сур.
3 сур. орауышты жұмысқа қалай дайындау керегін көрсетеді. U-пішінді өзек шеттерін орауышқа қосыңыздар. U-пішінді өзек шеттеріне жоғарыдан түзу өзекті қосыңыздар және тіреуіш бұранда көмегімен конструкцияны тартыңыздар (3 сур қар.). Нәтижесінде екі орауыш жалпы тұйықталған өзекке киілген екен(магнит өткізгіш). Бірінші тәжірибеде екі орауыш бірдей 400 орамы бар.
4 сур. кернеуді өлшеу үшін қолдануға болатын көпшекті өлшеуіш құралға сымдарды қосу тәртібі көрсетілген.
