Бірінші тәжірибе
1 сур. 2 сур.

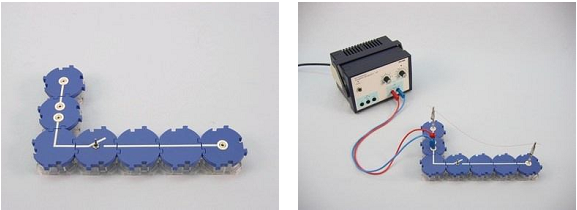

1 сур. келтірілгендей тізбеленген модульдерден схеманы жинаңыздар. 2 сур. сәйкес осы схемаға тоқ көзін қосыңыздар. Шеткі дәнекерлі модульдарға «крокодилдарды» штекерларға қойыңыздар. Сым шамалы салбырауы үшін «крокодилдар» арасына ұзыныдығы шамамен 30 см болатындай жез сымның кесіндісін қысыңыздар. Сөндіргіш ажырауы керек.
Магниттік өрістің тоқты жолбастаушыға әрекетін зерттеу |
ФЗ.7-9. 06.4 |
Екінші тәжірибе
3 сур.
2
сур. келтірілген схеманы шамалы
өзгертіңіздер. Тоқ көзінің орнына
ажыратылған модульге батареясы қойылған
батарея ұстағышын қосыңыздар. Екі
«крокодилдар» арасындағы сым керіледі
(3 сур. қар.). тоқ көзіне 400 орамы бар
орауышты қосыңыздар.
Жұмыстың орындалу тәртібі
1 Тәжірибе
Тоқ көзіндегі кернеу реттеушіні «0»
күйіне қойыңыздар. Максималды тоқ шектеушіні
2 А күйіне қойыңыздар және тоқ көзін қосыңыздар.
Сөндіргішті тұйықтандырыңыздар. 4 сур.
Қорек көзінде тоқ күшінің тандалған максималды мағынасын көбейту туралы ескертетің индикатор жанғанға дейін ақырындап кернеуді көтеріңіздер.
Сөндіргішті ажыратыңыздар. Сымның бағыты солтүстік-оңтүстікке бағытымен сәйкес келуі керек, компасты керілген сымның үстімен тікелей орналастырыңыздар.
Сөндіргішті тұйықтандырыңыздар және қайтадан ажыратыңыздар. Тәжірибені 2 – 3 рет қайталаңыздар. Өз бақылауларында сым мен не болатының белгілеңіздер?
Назар аударыңыздар! Схема жағдайы қысқа тұйықталуға жақын болғандықтан тізбеде тоқты қысқаша 1-2 секунд көлемінде қолдаңыздар. Лезде ажыратып қайта қосыңдар. Әр тәжірибені бірнеше рет қайталаңызда, әр кезде тізбеде тоқ қысқа уақыт аралығында өтуі керек.
1 кестеге өз бақылауыңызда жазыңыздар.
Тілімді магнитті оңтүстік полюсімен төмен қаратыңыздар және тәжірибені қайталаңыздар. Не өзгерді?
Магниттік өрістің тоқты жолбастаушыға әрекетін зерттеу |
|
ФЗ.7-9. 06.4 |
Нәтижені кестеге жазыңыздар.
Зерттелген схемаға тоқ көзінің қосылу қарама-қарсылығын ауыстырыңыздар және екі тәжірибені қайталаңыздар.
1 кестеге өз бақылауыңызда жазыңыздар.
Тоқ көзіндегі кернеу реттеушіні «0» күйіне қойыңыздар және тоқ көзін сөндіріңіздер.
2 Тәжірибе
3 сур. келтірілгендей схеманы жинаңыздар.
Назар аударыңыздар! Жол басшыдағы тоқты қысқаша 1-2 секунд көлемінде қолдаңыздар!
Тоқ көзіндегі кернеу 3В күйіне максималды тоқ 1А күйіне қойыңыздар және тоқ көзін қосыңыздар.
Тілімді магнит көмегімен электромагнит полюсі сым жағына қарай жайылған жағы солтүстік бола ма екен тексеріңіздер. Егер жоқ болса, тоқ көзіне ораушының қосылуының қарама-қарсылығын ауыстырыңыздар.
Бірінші тәжірибеге ұқсас магнит егістігіндегі тоқты жол бастаушының тәртібін төрт қадамда зерттеңіздер: 1) берілген жағдайда батарейлерді электромагнитке солтүстік полюсімен жолбасшыға жақындатыңыздар. 2) тоқ көзіне электромагниттің қосылу қарама-қарсылығын ауыстырыңыздар, нәтижесінде орауышқа жақын оңтүстік полюс болады. Оңтүстік полюс жол басшысына жайылған электромагнитті тоғы бар жолбасшыға жақындатыңыздар. Батарейдің қарама-қарсылығын ауыстырыңыздар (осымен сіз жол басшыдағы тоқ бағыттарын қарама-қарсылыққа ауыстырасыздар) және екі тәжірибені қайталаңыздар.
Кестеге өз бақылауыңызда жазыңыздар.
Қорек блогындағы кернеу реттеушінің тұтқасын бұраңыздар «0» күйіне қойыңыздар және тоқ көзін сөңдіріңіздер.
