Бірінші тәжірибе

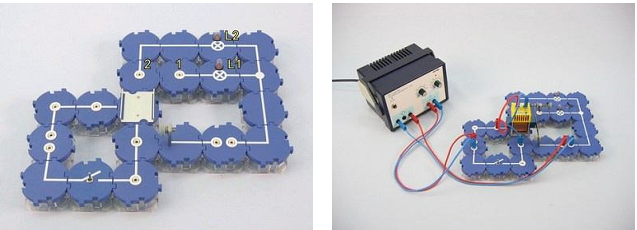

1 сур. 2 сур.
1 сур. келтірілгендей тізбеленген модульдерден схеманы жинаңыздар. 2 сур. сәйкес осы схемаға тоқ көзін және орауышты қосыңыздар. Сөндіргіш тұйықталғанда сол сұлба тұйықтанады және электромагнит арқылы электр тоқ ағады.
Электрмагниттік реленің әрекет принципін зерттеу |
ФЗ.7-9. 06.3 |

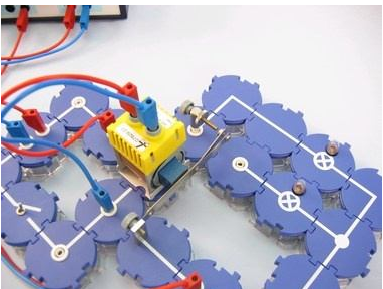

3 сур.
Екінші сұлбаның схемасын 3 сур. сәйкес құрастырыңыздар. Тоқ көзіндегі ауыспалы тоқ клеммаларына оны қосыңыздар. Орауышқа өзекті түйіскен пластинаға тиетіндей етіп қойыңыздар. 1 сур. 1 нөмірдегідей дәнекерлі штекерін шеткі модульге бекітіңіздер. Түйіскен басты бекіткенде, түйіскен пластинаға тиетіндей етіп қойыңыздар. Бастапқы жағдайда екінші сұлба тұйықталған, онда L1 шамынан ауыспалы тоқ өтеді.
Екінші тәжірибе

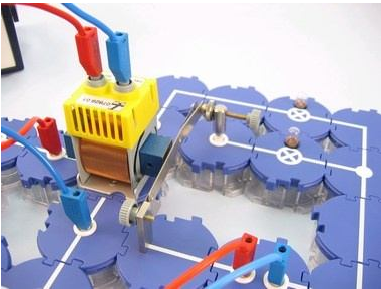

4 сур.
Екінші тәжірибеде штекерді шеткі «2» модульге қойыңыздар, онда түйіскен пластинаға қарай үшкірімен жайылған түйіскен басты бекітіңіздер. Үшкірдің ұзындығын реттегенде бастапқы кезенде үшкір пластинаға жетер-жетпес болуы керек – екінші тізбе басынан ажыратылған (4 сур.).
Электрмагниттік реленің әрекет принципін зерттеу |
|
ФЗ.7-9. 06.3 |
Жұмыстың орындалу тәртібі
1 Тәжірибе
Тоқ көзіндегі кернеу реттеушіні 4В күйіне қойыңыздар және тоқ шектеушіні 1 А күйіне қойыңыздар және тоқ көзін қосыңыздар.
Сөндіргішті бірнеше рет тұйықтандырып және ажыратыңдар. Шам L1 және түйіскен пластина зәкірінің жағдайын мұқият бақылаңыздар.
Тоқ көзіндегі кернеу реттеушінің тұтқасын бұраңыздар «0» күйіне қойыңыздар және тоқ көзін сөңдіріңіздер.
Өздеріңіздің бақылауларыңызды жазыңыздар.
2 Тәжірибе
Тоқ көзіндегі кернеу реттеушіні 5В күйіне қойыңыздар және тоқ көзін қосыңыздар.
Сөндіргішті бірнеше рет тұйықтандырып және ажыратыңдар. Шам L2 және түйіскен пластина зәкірінің жағдайын мұқият бақылаңыздар.
Тоқ көзіндегі кернеу реттеушінің тұтқасын бұраңыздар «0» күйіне қойыңыздар және тоқ көзін сөңдіріңіздер.
Өздеріңіздің бақылауларыңызды жазыңыздар.
Нәтижелер және бақылаулар
Орауыш қосылған сұлбаны техникада басқарушы, ал екінші сұлбаны-жұмысшы деп атайды. Басқарушы құрылғыла реле деп аталады. Бірінші тәжірибедегі электромагнит реленің қызметі неде?
____________________________________________________________________________________________________________________________________________________
Екінші тәжірибеде қандай басқару қызметін реле атқарды? ___________________
__________________________________________________________________________
Тұрмыстық құралдарда және техникада электромагниттік реленің қолданысына мысалдар келтіріңіздер__________________________________________________
____________________________________________________________________________________________________________________________________________________
Электрмагниттік реленің әрекет принципін зерттеу |
ФЗ.7-9. 06.3 |
Белгілер үшін
Магниттік өрістің тоқты жолбастаушыға әрекетін зерттеу |
|
ФЗ.7-9. 06.4 |
Деңгей: негіздік (8 сынып)
Оқу үшін тақырып: магнитті құбылыстар.
Мақсаты: тіке жолбасшының айналасындағы кеңістіктегі магнит егістігінің бағыты және олардағы электр тоғының бағытымен ораушының арасындағы байланысты орнату.
Қолданылған ұғымдар: электр тоғы, магнит егістігі, магнит тілі
Жабдықтар:
-
Реттік №
Атауы
Тапсырыс №
Мөлшері
1
Дәнекерлі түзу модульSB
05601.01
2
2
Дәнекерлі бұрышты модуль SB
05601. 02
1
3
Дәнекерлі алшақ салынған модульSB
05601.04
1
4
Дәнекерлі шеткі модульSB
05601.10
2
5
Сөндіргіш SB
05613.10
1
6
Орауыш 400 орам
07829.01
1
7
Серіппелі қысқыштар «крокодил», оқшаланбаған
07274.07
2
8
Дәнекерлі штекер
07278.05
2
9
U-пішінді өзек
07832.00
1
10
Жалғаушы сым,32А, 500 мм, көк
07361.04
1
11
Жалғаушы сым,32 А, 500 мм, қызыл
05601.01
1
12
Тілімді магнит, l= 72 мм
07823.00
1
13
Батарея ұстағыш- модуль SB
05605.00
1
Қосымша
14
Қорек көзі, 0...12 В қал. Тоқ/6В, 12 В ауысп. тоқ
13505.93
1
15
Батарей 1,5 В
07922.01
1
16
Жез сымы
06106.00
350мм
Қондырғы
