Нәтижелер

Кесте

Линза затының арақашықтығы(d)	Линза бейнесінің арақашқытығы(f)	Бейненің суреттелуі
		Тіке немесе аударылған	Мөлшер (үлкейген, тең, азайған)	Жалған немесе шың

Ескертпе. f екінші бағаншасын толтырғанда линзаның 2F екі еселенген фокусының арақашықтығы мен линза F фокусының арақашықтығының сипаттамаларын салыстырыңыздар!

1. Қандай жағдайларда жинаушы линза көмегімен дәл бейне ала аламыз?

________________________________________________________________________

__________________________________________________________________________

2. Қандай жағдайларда жинаушы линзадағы бейне жалған болады? _______________

__________________________________________________________________________

3. d=F фокус нүктесіне затты орналастырсақ не болады? _______________

_______________________________________________________________________

4. Егер линзаның жартысын экранмен жапсақ зат бейнесімен не болады?

_______________________________________________________________________

5. Линза бейнесі қолданылатын, d<F жағдайларында алынатын құралды атаныздар? Осы құрал не үшін арналған? ____________________________________________

_________________________________________________________________________

6. d>2F жағдайларында алынатын линза бейнесінің қасиеті қолданылатын құралды сіз білесіз бе? ______________________________________________________________

_____________________________________________________________________________

Жиналған линзаның көмегімен бейнені алу

ФЗ.7-9. 05.6

Белгілер үшін

Жарық дисперсия құбылысын бақылау

ФЗ.7-9. 05.7

Деңгей: негіздік (8 сынып)

Оқу үшін тақырып: Жарықты құбылыстар.

Мақсаты: Спектрге ақ жарықтың ыдырауы және спектрдің ақ жарықтың шоғымен қосылуын бақылау.

Қолданылған ұғымдар: жарық сәулесі, дисперсия, спектр, призма

Жабдықтар:

Реттік №	Атауы	Тапсырма №	Мөлшері
1	Тікбұрышты үшбұрышты призма	09810.03	1
2	Трапециятүрді призма	09810.02	1
3,4	Жарық беруші,галоген,12В /20Вт	09801.00	1
Қосымша
5	Қорек көзі, 0...12 В қал. Тоқ/6В, 12 В ауысп. тоқ	13505.93	1
6	Ақ қағаз (А4)		1
7	Транспортир		1
8	Сызғыш (30 см)		1

Қондырғы

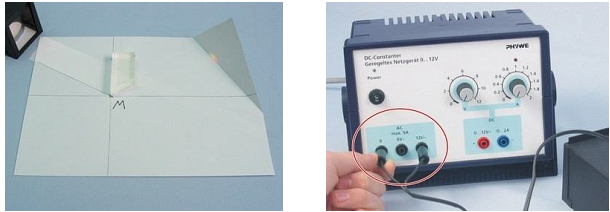

1 сур. 2 сур.

Үстелге қағаз парағын қойыңыздар және оның солдан үшіне М нүктесінде қиылысатын екі өзара перпендикуляр түзулерді сызыңыздар (1 сур.). М нүктесінен түзуге 6 см жоғары тағы да бір нүктені белгілеңіздер: осы нүктелердің арасында трапециятүрді келтек орналасады. 28 ⁰ бұрышы астында М нүктесінен бағыттаушы ось жүргізу бойына линза-конденсорымен жарық берушіні трапециятүрді призма жағына орналастырыңыздар (1 сур.). Экран рөлін орындайтын үстел жазықтығына перпендикуляр болуы үшін бақылаушыдан әрі орнатылған қағаздың парағының бұрышын бүгіңіздер.
