Нәтижелер
F, F1 және F2 нүктелерінің арақашықтығын салыстырыңыдар. Жинаушы линзадағы жарықтың параллельді шоқтары туралы қандай қорытынды жасауға болады? _____
__________________________________________________________________________
Линзаның дөңес тарабын перпендикуляр қиылысатын суретте S нүктесін белгілеңіздер. SМ арақашықтығын өлшеңіздер және SМ кесіндісінің ортасын - басты оптикалық осінің нүктесін болдырмаңыз. Бұл нүкте линзаның оптикалық орталығы деп аталады.
SF арақашықтығын өлшеңіздер. Берілген линза мәліметтері үшін нұсқалған суреттемедегі мөлшермен ол сәйкес келе ме(10 см)?
Жиналған линзаның көмегімен бейнені алу |
|
ФЗ.7-9. 05.6 |
Деңгей: негіздік (8 сынып)
Оқу үшін тақырып: Жарықты құбылыстар.
Мақсаты: Жиналған линзаның бейнесінің қасиеттерін зерттеу.
Қолданылған ұғымдар: жарық сәулесі, сыну, линза, линза фокусы, бейне
Жабдықтар:
Реттік № |
Атауы |
Тапсырма № |
Мөлшері |
1 |
Жан-жақты штатив негізі |
02001.00 |
1 |
2 |
Мөлдір объект «L» |
11609.00 |
1 |
9 |
Ұстағыштағы линза, F= + 100 мм |
09820.02 |
1 |
4 |
Рейтер |
09822.00 |
1 |
5 |
Ақ экран, 150мм х 150 мм |
09826.00 |
1 |
6 |
Оптикалық сәкі үшін масштабты сызғыш |
09800.00 |
1 |
7 |
Штативті өзекше, 600 мм, d=10 мм |
02037.00 |
2 |
8 |
Жарық берушінің тұғырығы |
09802.10 |
1 |
9 |
Жарық беруші,галоген,12В /20Вт |
09801.00 |
1 |
Қосымша |
|
|
|
10 |
Қорек көзі, 0...12 В қал. Тоқ/6В, 12 В ауысп. тоқ |
13505.93 |
1 |

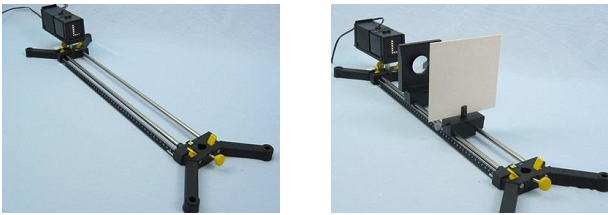

Қондырғы, жалпы түрі
1 сур.

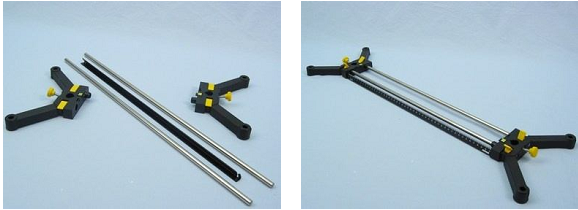

Қондырғыны жинау
2 сур. 3 сур.
Штативке арналған өзекшелерді және жан-жақты тұғырықтарды қолдана отырып, оптикалық сәкіні құраңыздар (2,3 сур.). Сәкінің сол жақ бөлігіне тұғырықтағы жарық берушіні (4 сур.) шамын сәкі жағына бекітіңіздер (5 сур.).
Жиналған линзаның көмегімен бейнені алу |
ФЗ.7-9. 05.6 |
4 сур. 5 сур.
Жарық берушінің алдына L-тәрізді затты пластинаны орнатыңыздар (6 сур.). Сәкінің бақылаушыға жақын тарпында өзекшеге шкаланы бекітіңіздер. Сәкідегі жарық беруші және экран арасында F= + 100 мм линзаны орналастырыңыздар. Экранның белгіленген бөлігінде сәкінің оң бөлігінде орналасқан бейне толық көрінуі үшін L-тәрізді заттың биіктігін реттеңіздер (7 сур.).
6 сур. 7 сур.
Жұмыстың орындалуы
Жарық берушіні тоқ көзіне қосыңыздар,
тоқ көзін қосыңыздар. (8 сур.).

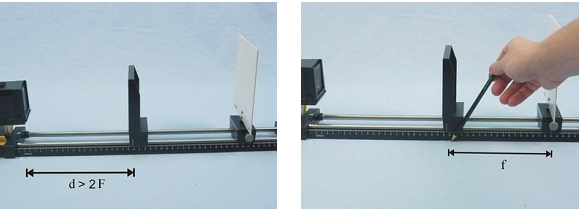

Линзаның екі еселенген фокусының
(20 см үлкен) арақашықтығы үлкен болуы үшін
затпен (L-тәрізді пластинамен) линза
арасында d(9 сур.) қашықтығын таңдаңыздар.
Экранды тасмалдай L объектінің бейнесін дәл
алыңыздар. Заттың және бейненің мөлшерін
салыстырыңыздар.
Затпен линза арасындағы f (10 сур.)
арақашықтықты өлшеңіздер. d және f
салыстырыңыздар. 8 сур.
Нәтижелер кестесінде тізбеленген қалған жағдайлар үшін бақылау жүргізіңіздер.
Нәтижелер кестесін толтырыңыздар.
Жиналған линзаның көмегімен бейнені алу |
|
ФЗ.7-9. 05.6 |
9 сур. 10 сур.
