Бірінші тәжірибе

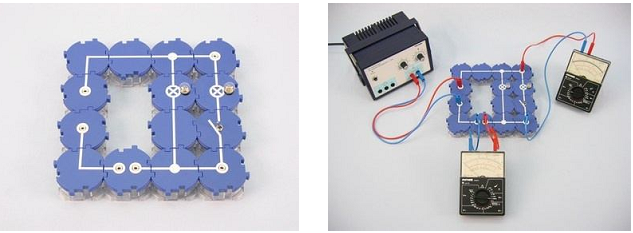

1 сур. 2 сур.

1 сур. келтірілген тізбеленген модульдерден схеманы жинаңыздар (шамдар параллельді қосылған). 2 сур. сәйкес бұл схемаға екі көпканалды өлшеуіш құралды және тоқ көзін қосыңыздар.

Электр тоғының қуаттылығы және жұмысын өлшеу

ФЗ.7-9. 04.9

Екінші тәжірибе

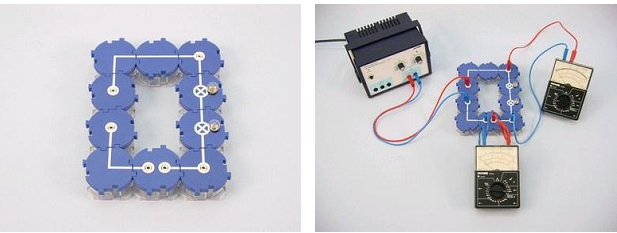

3 сур. 4 сур.

3 сур. келтірілген тізбеленген модульдерден схеманы жинаңыздар (шамдар тізбекті қосылған). 4 сур. сәйкес бұл схемаға екі көпканалды өлшеуіш құралды және тоқ көзін қосыңыздар.

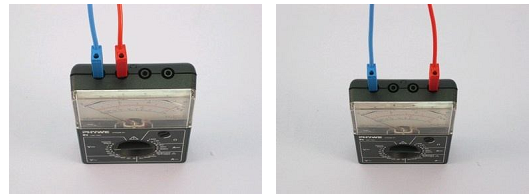

5 сур 6 сур.

• 3 сур.көп каналды өлшеуіш құрал көрсетілген сымдарды қалай құралға жалғауға болатының, оны кернеуді өлшеуіш ретінде пайдалануға болатының көрсетеді(вольтметр). Вольтметрді тіркеуге келтіру: 10В өлшеу шегін қойыңыздар.( тұрақты кернеу түрі,V-). Қызыл сымды (+)таңбалау бар құралдың ұяшығына, ал көкті (-)таңбалау бар құрал ұяшығына қосыңыздар.

• Тоқты (амперметр) өлшеу үшін қолданылатын көп шекті өлшегіш құралға сымдарды қалай қосу керек екенің 4 сур. көрсетілген. Қалыпты тоқты өлшеу үшін шкаланы таңдаңыздар. Қалыпты тоқты өлшеу шегі 300 мА бұл – ұсынылатын шкала.

1 Тәжірибе

• 1-2 сур. көрсетілгендей схеманы жинақтаңыздар. Сөндіргішті ажыратыңыздар. Қорек көзіндегі кернеуді реттеушіні «0» күйіне қойыңыздар, тоқ көзін қосыңыздар. тоқ көзінің кернеуді реттеу тұтқасын ақырындап бұраңыздар. Шамдағы кернеу дәл 4 В болуына жету. Тоқ күшін өлшеңіздер және 1 кестеге жазыңыздар.

Электр тоғының қуаттылығы және жұмысын өлшеу

ФЗ.7-9. 04.9

• Сөндіргішіті тұйықтандырыңыз. Біріншіге параллельді екінші шам желіге қосылған болып табылады.Қажет болса, кернеу дәл 4 В болуына жету үшін кернеудің мағынасын реттеңіздер. Бірінші және екінші шамның жарық шашуына назар аударыңыздар.1 кестеге тоқтың жаңа мағынасын жазыңыздар.(параллельді жұмыс істеп тұрған екі шамға).

2 Тәжірибе

• Қорек көзіндегі кернеуді реттеушіні «0» күйіне қойыңыздар. 1 схеманы талдаңыздар, екі шам тізбекті қосылған 3 схеманы жинаңыздар. 4 сур. сәйкес құралдарды қосыңыздар.

• Тізбекті тұйықтаңыздар. Блоктың, қоректің тұтқасын бұрап тізбек ішіндегі тоқ 0,04 А болғанына жетіңіздер.

• 2 кестеге кернеудің тіркелген мағынасын жазыңыздар.

• Қорек блогінің реттеушісін «0» күйіне қойыңыздар, қорек блогын сөндіріңіздер.

Бақылаулар және нәтижелер

1 кесте

Шам саңы	U,B	I,A	Жарық қуаты
I	4		бір дүркін
2 (параллельді)	4

2 кесте

Шам саңы	U,B	I,A	Жарық қуаты
I		0,04	бір дүркін
2 (параллельді)		0,04

1.1,2 кестелердің бірінші жолына бірінші тәжірибенің (сөндіргішті ажыратулы, тоқ бір шам арқылы ағады) бірінші кезенің нәтижесін жазыңыздар.

2. Бірінші және екінші тәжірибелер қорытындысы бойынша 1,2 кестені толтырыңыздар,екі шам жағдайында (біреуменен салыстырғанда ) жарық қуатты туралы қорытынды жасаңыздар.

3. электр тоқ қуатына арналған сізге белгілі формулаларды жазыңыздар, қуатты әр түрлі тәсілдермен кернеумен тоқ күші арқылы білдіріңіздер.

4. сіздің тәжірибедегі бір шам тұтынатын қуатты есептеңіздер.

_____________________________________________________________________________

5. 5 минут ішінде бір шамнан бөлінетін электр тоқ жұмысын есептеңіздер.

_____________________________________________________________________________
