Жұмысты орындау тәртібі
Сур.3 Сур.4
3 сур.көп каналды өлшеуіш құрал көрсетілген сымдарды қалай құралға жалғауға болатының , оны кернеуді өлшеуіш ретінде пайдалануға болатының көрсетеді(вольтметр). Вольтметрді тіркеуге келтіру: 10В өлшеу шегін қойыңыздар.( тұрақты кернеу түрі,V-). Қызыл сымды (+)таңбалау бар құралдың ұяшығына, ал көкті (-)таңбалау бар құрал ұяшығына қосыңыздар.
Тоқты (амперметр) өлшеу үшін қолданылатын көп шекті өлшегіш құралға сымдарды қалай қосу керек екенің 4 сур. көрсетілген. Қалыпты тоқты өлшеу үшін шкаланы таңдаңыздар. Қалыпты тоқты өлшеу шегі 300 мА бұл – ұсынылатын шкала.
1-2 сур. көрсетілгендей схеманы жинақтаңыздар.30 см константан сымды өлшеп алыпжәне оның ұштарын «крокодилдарға» бекітіңіздер. «Крокодилдарды» құрастырушы штепсельге кигізіңіздер, 2 сур. сәйкес схемаларды модульге кіргізіңіздер.(«с»ұяшыққа он). 0,25 В кернеуді мағына көзіне қойыңыздар,тізбені тұйықтаңдырыңдар және тоқты өлшеңіздер Алынған тоқ мағынасын 1 кестеге жазыңыздар. Тізбекті ажыратыңыздар
.
«Крокодилды»өзгертіңіздер құрастырушы штепсельге кигізіңіздер, 2 сур. сәйкес схемаларды модульге кіргізіңіздер.(«b»ұяшыққа)(1сур.қара)Үшінші рет қайталаңыздар«Крокодилды.» .(«а»ұяшыққа)жағдайына. Нәтижелерді 1 кестеге жазыңыздар.
0,5 В кернеу үшін өлшем серияларын қайталаңыздар.
Нәтижелер
1 кесте
Кестені толтырыңыздар. Константты сымның кедергісін есептеу үшін Ом заңын пайдаланыңыз. Алынған нәтижені жазыңыздар:
Электр кедергісінің жол бастаушысы оның ұзындығы, көлденен қима аудандары мен материалдарына тәуелділігін зерттеу. Салыстырмалы кедергі |
|
ФЗ.7-9. 04.8 |
Деңгей: негіздік (8 сынып)
Оқу үшін тақырып: Электр тоғы.
Мақсаты: Амперметр мен вольметрдің көмегімен жол бастаушының кедергісін өлшеп үйрену.
Қолданылған ұғымдар: электр тоқ, тоқ көзі, тоқ күші, кернеу, кедергі, Ом заңы,
Жабдықтар:
Реттік № |
Атауы |
Тапсырма № |
Мөлшері |
1 |
Дәнекерлі түзу модульSB |
05601.01 |
3 |
2
|
Дәнекерлі бұрышты модуль SB |
05601. 02 |
2 |
3 |
Дәнекерлі алшақ салынған модульSB |
05601.04 |
2 |
4 |
Дәнекерлі модульSB |
05601.10 |
2 |
5 |
Дәнекерлі түзу ұяшықты модульSB |
05601.11 |
2 |
6 |
Дәнекерлі бұрышты ұяшықты модульSB |
05612.50 |
2 |
7 |
Сөндіргіш SB |
05613.10 |
1 |
8 |
Серіппелі қысқыштар «крокодил», оқшаланбаған |
07274.07 |
2 |
9 |
Жалғаушы штепсель, 2д. |
07278.05 |
2 |
10 |
Жалғаушы сым, 250 мм, қызыл |
07360.01 |
1 |
11 |
Жалғаушы сым, 250 мм, көк |
07360.04 |
1 |
12 |
Жалғаушы сым, 500 мм, қызыл |
05601.01 |
2 |
13 |
Жалғаушы сым, 500 мм, көк |
07361.04 |
2 |
Қосымша материал |
|
|
|
14 |
Константы сым |
06100.00 |
200 мл |
15 |
Константы
сым
|
06101.00 |
200 мл |
16 |
Константы
сым
|
06102.00 |
200 мл |
17 |
Көп шекті өлшеуіш құрал, түпнұсқа |
07028.01 |
2 |
18 |
Қорек көзі, 0...12 В қал. Тоқ/6В, 12 В ауысп. тоқ |
13505.93 |
1 |
19 |
Сызғыш (30 см) |
|
1 |
Қондырғы
1 сур. 2 сур.

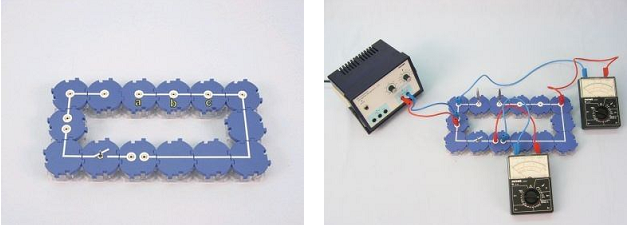

1Сур. көрсетілгендей модульдардан схема жинақталады. Схемаға екі көпканалды өлшеуіш құралды және тоқ көзін қосыңыздар 2 суретке сәйкес.
