Жұмысты орындау тәртібі
Сур.3 Сур.4
3 сур.көп каналды өлшеуіш құрал көрсетілген сымдарды қалай құралға жалғауға болатының , оны кернеуді өлшеуіш ретінде пайдалануға болатының көрсетеді(вольтметр). Вольтметрді тіркеуге келтіру: 10В өлшеу шегін қойыңыздар.( тұрақты кернеу түрі,V-). Қызыл сымды (+)таңбалау бар құралдың ұяшығына, ал көкті (-)таңбалау бар құрал ұяшығына қосыңыздар.
Тоқты (амперметр) өлшеу үшін қолданылатын көп шекті өлшегіш құралға сымдарды қалай қосу керек екенің 4 сур. көрсетілген. Қалыпты тоқты өлшеу үшін шкаланы таңдаңыздар. Қалыпты тоқты өлшеу шегі 300 мА бұл – ұсынылатын шкала.
Сөндіргішті тұйықтандырыңыздар.
Қорек көзін қосыңыздар. 10 В кернеуді мағына көзіне қойыңыздар. 50 Ом (R1) резистордан тоқты өлшеңіздер. Нәтижелерді кестеге жазыңыздар.
Тізбекті сөндіргішпен үзіңіздер. 50 Ом кедергі резисторын 100 Ом (R2) резисторына ауыстырыңыздар.тізбекті тұйықтандырыңыздар. Резистордың кернеуі 10 В құрайтынына көз жеткізіңіздер және резистор арқылы тоқты өлшеңіздер. Нәтижелерді кестеге жазыңыздар.
Өткен пунктте суреттелген әрекеттерді қайталаңыздар. Тізбекті сөндіргішпен үзіңіздер. 100 Ом кедергі резисторын 1 кОм (R3) резисторына ауыстырыңыздар және тізбекті қайтадан тұйықтандырыңыздар. Резистордың кернеуі 10 В құрайтынына көз жеткізіңіздер және резистор арқылы тоқты өлшеңіздер. Нәтижелерді кестеге жазыңыздар.
Өткен пунктте суреттелген әрекеттерді қайталаңыздар. Тізбекті сөндіргішпен үзіңіздер. 1 кОм кедергі резисторын 47 кОм (R4) резисторына ауыстырыңыздар және тізбекті қайтадан тұйықтандырыңыздар. Резистордың кернеуі 10 В құрайтынына көз жеткізіңіздер және резистор арқылы тоқты өлшеңіздер. Нәтижелерді кестеге жазыңыздар.
Қорек көзін сөндіріңіздер.
Тұрақты кернеудегі кедергіден тоқ күшінің тәуелділігін зерттеу |
|
ФЗ.7-9. 04.4 |
Нәтижелер
1 кесте
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
1.Тоқ күшінің өлшенген мағынсын резистордың өлшенген кернеуінің ара қатынысын есептеңіздер және алынған мағынасын 1 кестенің үшінші жолына енгізіңіздер. Үшінші жолмен бірінші жолдың мағыналарының сәйкестілігі болды ма? Егер жоқ болса, қандай себептен кедергі байқалды?
__________________________________________________________________________
2. . Кесте мәліметтері бойынша әр резистор үшін кернеуден тоқ күшінің тәуелдік графигін құрыңыздар. Тәуелділіктің қандай типін сіздер алдыңыздар?
3. Тізбек үлесі үшін алынған мәліметтер Ом заңымен ұйғарылады ма?
__________________________________________________________________________
Тұрақты кедергідегі кернеуден тоқ күшінің тәуелділігін зерттеу |
ФЗ.7-9. 04.4 |
Белгілер үшін
Жол бастаушылардың жүйелі қосуын зерттеу |
|
ФЗ.7-9. 04.5 |
Деңгей: негіздік (8 сынып)
Оқу үшін тақырып: Электр тоғы.
Мақсаты: екі тізбекті қосылған резисторлардың кернеуі мен тоқ күшінің арасында және әр қайсысына тәуелділікті орнату.
Қолданылған ұғымдар: электр тоқ, тоқ көзі, тоқ күші, кернеу, Ом заңы, жол бастаушылардың тізбекті қосылуы
Жабдықтар:
Реттік № |
Атауы |
Тапсырма № |
Мөлшері |
1 |
Дәнекерлі түзу модульSB |
05601.01 |
1 |
2
|
Дәнекерлі бұрышты модуль SB |
05601. 02 |
2 |
3 |
Дәнекерлі алшақ салынған модульSB |
05601.04 |
1 |
4 |
Дәнекерлі шеткі модульSB |
05601.10 |
2 |
5 |
Дәнекерлі түзу ұяшықты модульSB |
05601.11 |
1 |
6 |
Дәнекерлі бұрышты ұяшықты модульSB |
05612.50 |
2 |
7 |
Сөндіргіш SB |
05613.10 |
1 |
8 |
Резистор 50 Ом, SB |
05614.10 |
1 |
9 |
Резистор 100 Ом, SB |
05615.47 |
1 |
10 |
Жалғаушы сым, 250 мм, қызыл |
07360.01 |
3 |
11 |
Жалғаушы сым, 250 мм, көк |
07360.04 |
3 |
12 |
Жалғаушы сым, 500 мм, қызыл |
05601.01 |
1 |
13 |
Жалғаушы сым, 500 мм, көк |
07361.04 |
1 |
Қосымша материал |
|
|
|
14 |
Көп шекті өлшеуіш құрал, түпнұсқа |
07028.01 |
3 |
15 |
Қорек көзі, 0...12 В қал. Тоқ/6В, 12 В ауысп. тоқ |
13505.93 |
1 |
Қондырғы

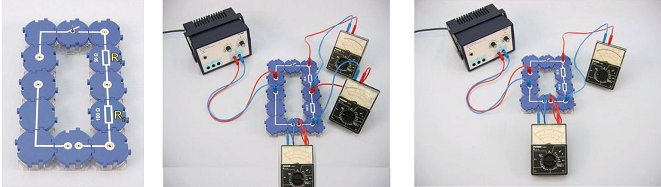

Сур.1 Сур.2 Сур.3
1.Сур. көрсетілгендей модульдардан схема жинақталады. Схемаға үш көпканалды өлшеуіш құралды қосыңыздар 2 суретке сәйкес.
