Қосымша тапсырма:

Штангенциркульдің шкаласы

Штангенциркулдің нониусы 1/10 мм дейінгі ұзындықты дәл өлшеуге мүмкіндік береді. 9 мм ұзындықты нониустың шкаласына 10 бөліну түсірілген. Егер екі шкаланың нөлдік бөлінулері сәйкес келсе (4сур.), онда нониус шкаласының бірінші бөлінуі негізгі шкаладан 1/10 мм шарықтап кетеді, екіншісі – 2/10 мм, үшіншісі – 3/10 мм және т.с.

Егер нониустың шкаласын былай жылжытсақ, нониустың шкаласының төртінші бөлінуі негізгі шкаланың төртінші бөлінуіне сәйкес орналасса, онда нониустың шкаласының нөлдік бөлінуін негізгі шкалаға біршама 4/10мм жылжытсақ, яғни, өлшенген мағына 0,4 мм үлкейтуіміз керек (3.1 сур. қар.).

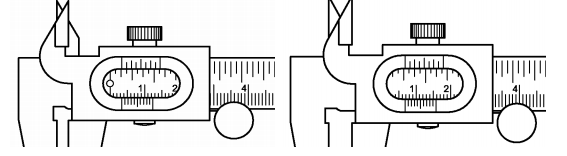

  1. 3.1 және 3.2 сур. штангенциркульдің шкаласында көрсетілген мағыналарды жазып алындар:

3.1 сур. 3.2 сур.

    1. сур.: 3,4 мм салыстырып оқу

    2. сур.: 6,8 мм салыстырып оқу

  1. Қандай дәлділікпен ұзындықты штангенциркульдің көмегімен өлшей аламыз?

Штангенциркульдің көмегімен 0,1 мм ұзындығын дәлділікпен өлшей аламыз.

  1. Қандай дәлділікпен өлшенетін мөлшердің орта мағынасын есептей аламыз?

Орта мағынаны дәлділікпен 5/100 мм дейін есептей аламыз.

4 Сур.: Нөлдік позиициядағы штангенциркуль

Қатты дененің және сұйықтықтың мөлшерін өлшеу

ФЗ.7-9.

01.3

Деңгей: негіздік (7 сынып)

Оқу үшін тақырып: Физикалық мөлшерлерді өлшеу

Мақсаты: Өлшеуіш цилиндрдің көмегімен қатты дененің және сұйықтықтың мөлшерін өлшеу ептілігіне ие болу.

Қолданылған ұғымдар: физикалық мөлшер, өлшеу, физикалық аспап

Жабдықтар:

Атауы

коды

мөлшері

1

Кішкене, нониуспен штангенциркуль

03014.00

1

2

Рычаг

03960.00

1

3

Рычагқа арналған тіл

03961.00

1

4

Таразы тостағаны, пластмасса

03951.00

2

5

Шкаламен пластина

03962.00

1

6

Тіреуші болт

03949.00

1

7

Штативтік өзекше, l=250 мм

02031.00

1

8

Штатив жан-жақты (негіз)

02001.00

1

9

Дөңгелек немесе тік бұрышты оқтамаларға арналған қысым – саптау

02043.00

2

10

Түрлі таразылардың терімі, 1г – 50г

44017.00

1

11

Резеңке қалпақшамен тамызғыш

64701.00

1

12

Мензурка, 100 мл

36011.01

1

13

Ағызатын сауыт, 250 мл

02212.00

1

14

Өлшеуіш цилиндр, 50 мл

36628.01

1

15

Кесек, алюминий

03903.00

1

16

Кесек, темір

03913.00

1

17

Капрон жіп

02089.00

1

Қондырғы

  • 1 – 9 сур. көрсетілгендей таразыны құрындар.

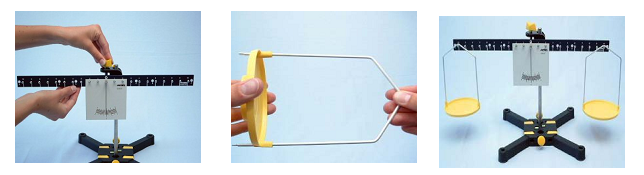

Сур. 1 Сур. 2 Сур. 3

  • Таразы тостақаның шкаласымен нұсқағыш – тілі дәл «0» белгісіне тоқтататындай штативке орналастырыңыз (6 сур.).

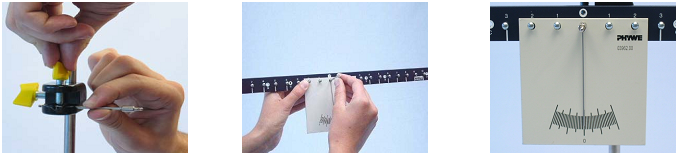

Сур. 4 Сур. 5 Сур. 6

Қатты дененің және сұйықтықтың мөлшерін өлшеу


ФЗ.7-9.

01.3

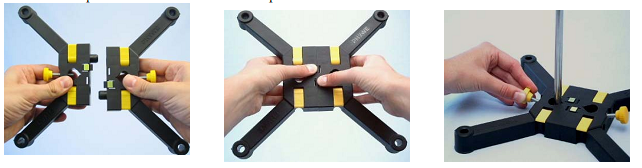

Сур. 7 Сур. 8 Сур. 9

  • Мөлшерді өлшеу алдында дөңгелек немесе тік бұрышты оқтамаларға арналған қысқыштардан болттарды бұрап алыныз, өлшеуіш цилиндрді сумен толтырыңыз, әр қайсы кесекке және қысқышқа капрон жіпті байланыз.

Жұмыстың орындалуы
