Жұмысты орындау тәртібі
Бірінші бөлім

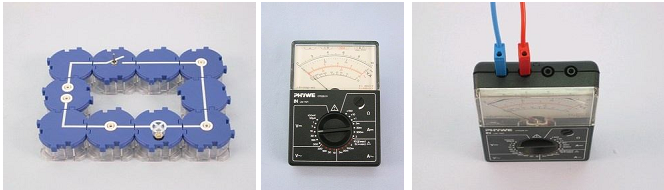

3 сур. келтірілгендей модульдардан электр схемасын жинаңыздар.
3 сур. 4 сур. 5 сур.
4 сур.көп шекті өлшеуіш құрал көрсетілген.5 сур.көрсетілді сымдарды қалай құралға жалғауға болатының , оны кернеуді өлшеуіш ретінде пайдалануға болатының көрсетеді.Тоқ көзі мен вольтметрді құрастырған электр тізбекке 1 сур қарап қосу керек. Вольтметрді тіркеуге келтіру: 10В өлшеу шегін қойыңыздар.(кернеу түрі,V-). Қызыл сымды (+)таңбалау бар құралдың ұяшығына, ал көкті (-)таңбалау бар құрал ұяшығына қосыңыздар (5 сур).Кернеуі 4В есептелген патрон модуліне электр шамын бұраңыздар. Сөндіргішті тұйықтатыңыздар, тоқ көзін қосыңыздар және ақырындап кернеуді 4 В дейін көтеріңіздер. Вольметрдің көрсеткіштерін қадағалаңыздар. Өлшенген кернеуді кестеге жазыңыздар.
Сөндіргішті тұйықтатыңыздар. 4 В есептелген шамды бұрап шығарыңыздар және 6 В есептелген шамды бұраңыздар. Кілтті тұйықтаңыздар. Біркелкі кернеудегі екі шамның жануын бақылаңыздар. Тұтқаны бұрып қорек блогындағы кернеуді нөлге дейін жеткізіңіздер және қорек блогын сөндіріңіздер.
Екінші бөлім

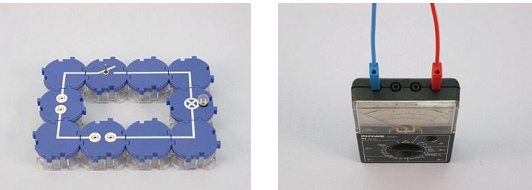

6 сур. келтірілгендей модульдерден электр тізбегін жинаңыздар.
6 сур. 7 сур.
Тоқты (амперметр) өлшеу үшін қолданылатын көп шекті өлшегіш құралға сымдарды қалай қосу керек екенің 7 сур. көрсетілген. 2 сур. сәйкес амперметрді және 6 сур. көрсетілгендей қорек көзін схемаға қосыңыздар. Қалыпты тоқты өлшеу үшін шкаланы таңдаңыздар.
Электр тізбегін құрастыру және тоқ күшін және кернеуді өлшеу |
|
ФЗ.7-9. 04.2 |
4 В есептелген шамды қайтадан бұраңыздар, сөндіргішті тұйықтаңыздар. Қорек блогындағы кернеуді 4 В дейін ақырын көтеріңіздер. Өлшенген тоқ мағынасын кестеге жазыңыздар.
Тізбекті ажыратыңыздар. Амперметр қосылатын модульді және сөндіргішпен шам арасындағы қосатын тіке модульді орындарымен ауыстырыңыздар. Тағы да тізбекті тұйықтаңыздар. Тоқ күшінің жаңа мағынасын өлшеңіздер. Тізбекті ажыратыңыздар.
4 В шамының орнына 6 В шамын бұраңыздар және тізбектегі тоқ күшін өлшеңіздер.
Нәтижелер
1 кесте
Шам, номиналды кернеу |
Шамдағы кернеу, В |
Тоқ күші, А |
4 В |
|
|
6 В |
|
|
1. Шамдағы кернеу неге тәуелді? Номиналдық кернеуден немесе қорек көзінің кернеуінен бе?___________________________________________________________________________
2. Тоқ күші тізбектің қай жерінде өлшенуінде жай тұйықталған тізбекке тоқ күші тәуелді ме? _________________________________________________________________________
Электр тізбегін құрастыру және тоқ күшін және кернеуді өлшеу |
ФЗ.7-9. 04.2 |
Белгілер үшін
Тұрақты кедергідегі кернеуден тоқ күшінің тәуелділігін зерттеу |
|
ФЗ.7-9. 04.3 |
Деңгей: негіздік (8 сынып)
Оқу үшін тақырып: Электр тоғы.
Мақсаты: тоқ күшінің кернеу мағынасына тәуелдігін орнату, оны график түрінде ұсыну..
Қолданылған ұғымдар: электр тоқ, тоқ көзі, тоқ күші, кернеу, резистор, Ом заңы
Жабдықтар:
Реттік № |
Атауы |
Тапсырма № |
Мөлшері |
1
|
Дәнекерлі бұрышты модуль SB |
05601. 02 |
2 |
2 |
Дәнекерлі алшақ салынған модульSB |
05601.04 |
2 |
3 |
Дәнекерлі бұрышты ұяшықты модульSB |
05601.12 |
2 |
4 |
Сөндіргіш SB |
05602.01 |
1 |
5 |
Лампа патроны Е 10, SB |
05604.00 |
1 |
6 |
Резистор 50 Ом, SB |
05612.50 |
1 |
7 |
Резистор 100 Ом, SB |
05613.10 |
1 |
8 |
Жалғаушы сым, 250 мм, қызыл |
07360.01 |
1 |
9 |
Жалғаушы сым, 250 мм, көк |
07360.04 |
1 |
10 |
Жалғаушы сым, 500 мм, қызыл |
05601.01 |
2 |
11 |
Жалғаушы сым, 500 мм, көк |
07361.04 |
2 |
Қосымша материал |
|
|
|
12 |
Қыздыру лампасы, 12В / 0.1 А, Е10,10дана |
07505.03 |
1 |
13 |
Көп шекті өлшеуіш құрал, түпнұсқа |
07028.01 |
2 |
14 |
Қорек көзі, 0...12 В қал. Тоқ/6В, 12 В ауысп. тоқ |
13505.93 |
1 |
Қондырғы
Сур. 1 Сур.2
Сур. көрсетілгендей модульдардан схема жинақталады. Схемаға екі көпканалды өлшеуіш құралды қосыңыздар 2 суретке сәйкес.
Тұрақты кедергідегі кернеуден тоқ күшінің тәуелділігін зерттеу |
ФЗ.7-9. 04.3 |
