Жұмыстың орындалуы
Гірге арналған ұстағыш (10 г) массасын есепке алғанда серіппеге m=20, 40, 60... массалы жүкті іліңіздер (4 сур.). Гірді бекіту үшін ұстағыштың жоғарғы шетінен гірді ұстағышқа өткізіңіздер (5 сур.).
4 сур. 5 сур.
Серіппені созыңыздар және жіберіңіздер (6 сур.). Маятник әр гірге 10 тербеліс жасаған уақытты анықтаңыздар. Барлық өлшенген мағыналарды кестеге жазыңыздар.
6 сур.
Қаттылығы 3 Н/м серіппені қаттылығы 20 Н/м серіппеге ауыстырыңыздар және жоғары суреттелген өлшемдерді қайталаңыздар (7 сур.). Берілген жағдайда 40, 60, ... 140 г дейін
массалы гірлерді қолданыңыздар. Барлық өлшенген мағыналарды кестеге жазыңыздар.
7 сур.
Жүк массасынан серіппедегі жүк тербелулерінің периодына тәуелділігін зерттеу |
|
ФЗ.7-9. 02.22 |
Есептеулер және өлшеу нәтижелері
Кесте
3 Н/м серіппе |
m, г |
20 |
40 |
60 |
80 |
100 |
120 |
140 |
t, с |
|
|
|
|
|
|
|
|
T, с |
|
|
|
|
|
|
|
|
T2, с2 |
|
|
|
|
|
|
|
|
20 Н/м серіппе |
t, с |
- |
|
|
|
|
|
|
T, с |
- |
|
|
|
|
|
|
|
T2, с2 |
- |
|
|
|
|
|
|
1.Әр тәжірибе үшін қажетті маятник тербелісінің периодын санаңыздар. , тербеліс саны маятникпен жасалған t уақыты (біздің жағдайда 10).
2. Әр өлшем үшін периодтың квадратын санаңыздар. Жүк массасына маятниктің период квадратының тәуелдік графигін құрыңыздар. Сұраққа жауап беріңіздер - екі есеге өзгерген жүк массасының серіппелі маятник тербеліс периодының квадраты неше рет өзгерді?
3. Серіппелі маятник тербеліс периоды үшін алынған нәтижелердің формулаға
сәйкестілігі туралы қорытынды жасаңыздар:
Қосымша тапсырма
1. Әр тәжірибе үшін серіппе қаттылығының мағынасын формула бойынша
есептеңіздер:
2. Серіппе қаттылығынан алынған мағына үшін арифметикалық ортасын саныңыздар және сіздің өлшеміңіздің қателігін бағалаңыздар. Жұмсақ серіппі қаттылығы – 3 Н/м, екінші серіппе 20 Н/м қаттылыққа ие.
Жүк массасынан серіппедегі жүк тербелулерінің периодына тәуелділігін зерттеу |
ФЗ.7-9. 02.22 |
Белгілер үшін
Суып бара жатқан судың уақытпен температурасының өзгеруін зерттеу |
|
ФЗ.7-9. 03.1 |
Деңгей: негіздік ( 8 сынып)
Оқу үшін тақырып: Жылулық құбылыс.
Мақсаты: оны қоршаған денелер және ыстық сулы сауыт арасындағы жылу алмасу жиілігінің тәуелдік сипатын орнату.
Қолданылған ұғымдар: температура, жылу алмасу
Жабдықтар:
№ |
Атауы |
коды |
Мөлшері |
1 |
Жан-жақты штатив (негізі) |
02001.01 |
1 |
2 |
Штатив ті өзекше, |=600 мм, |
02037.00 |
1 |
3 |
Дөңгелек немесе тік бұрышты оқтамаларға арналған қысым - саптау |
02043.00 |
2 |
4 |
Дөңгелек ұстағыш, іш. d=100 мм, қысқышпен |
37704.01 |
1 |
5 |
Керамикалы сымды тор, 160х160 мм |
33287.01 |
1 |
6 |
Жан-жақты қысқыш |
37715.00 |
1 |
7 |
Оқу калориметрі үшін қақпақ |
04404.01 |
1 |
8 |
Табақты, фетр |
05930.00 |
2 |
9 |
Аласа, мензурка 250 мл, шыны |
36013.00 |
1 |
10 |
Аласа, мензурка 400 мл, шыны |
36014.00 |
1 |
11 |
Кеңмойынды, Эрленмейердің шыны сауыты, 250 мл |
36134.00 |
1 |
12 |
Резеңке қалпақшалы тамызғыш |
64701.00 |
1 |
13 |
Өлшеуіш цилиндр, 100 мл, пластмасса, РР |
36629.01 |
1 |
14 |
Секундомер |
03078.00 |
1 |
15 |
Бутанды шілтер |
32178.00 |
1 |
16 |
Бутанды шілтер үшін картридж |
32178.01 |
1 |
17 |
Кішкене шыны шарлар, 200 г |
36937.20 |
1 |
18 |
Сіріңке |
|
1 |
19 |
Қайшы |
|
1 |

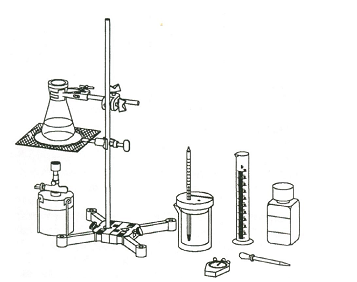

Қондырғы
1 сур.
Назар аударыңыздар!
Су қайнатқан мезгілде дөңгелек ұстағыш және керамикалы сымды тор өте ыстық болады.
Ыстық су қайнағанда, Эрленмейердің шыны сауытын тасымалдау үшін жан-жақты қысқышты қолданыңыздар (2 сур.).
Суып бара жатқан судың уақытпен температурасының өзгеруін зерттеу |
ФЗ.7-9. 03.1 |
2 сур.
1 сур. көрсетілгендей қондырғыны жинаңыздар.
Эрленмейердің шыны сауытына 200 мл су құйыңыздар.

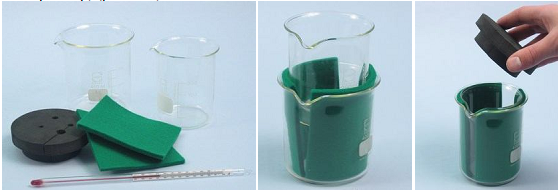

Екі мензурканы (250 және 400 мл) және фетрді қолдана, жылу бөлетін сауытты жинаңыздар (калориметр)(3-5 сур.).
3 сур. 4 сур. 5 сур.
Қақпақтағы тесікке термометрді салыңыздар (6 сур.).
6 сур.
