Жұмыстың орындалуы

1 бөлім

• 3 Н/м қаттылықты созылмаган серіппенің соңындағы оның нөлдік бөлініуі деңгейіде болатындай өлшеуішті бекіту керек (сур.7).

• Серіппенің қайырылған шетіне жүк ұстағышты (m=10г) іліп қою керек, және ұзартуы ∆l (серіппенің ұзындығы жүктелмеген серіппемен салыстырғандағы өзгеруін) жазу керек.

• Жалпы массасы 50 г дейін гірдің көмегімен жүк массасын ұлғайту және сәйкесті ∆l ұзартуын өлшеңіздер.

• 1кестеге массаға m және ұзартуға ∆l арналған бүкіл нәтижелерді жазыңыздар..

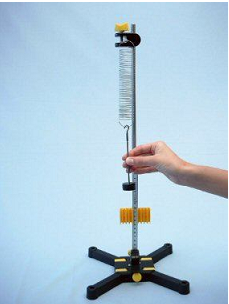

7 сур.

2 бөлім

• 20.Н/м қаттылықты шиыршықты серіппені тіреуш болтқа іліп қойып және өлшеуішті төмен немесе жоғары жылжытыңыздар, оның нөлдік бөлінуі шиыршықты серіппенің төмеңгі шеттіндегі деңгейіде дәл орналасуы керек.

• Қайырылған серіппенің шетіне массасы 10 г(жалпы массасы-20 г) гірлі гір ұстағышты іліп қойып, және ұзартуын ∆l жазыңыздар.

• Жалпы массасы 200г дейін гірдің көмегімен массаны ұлғайту керек және тиісті өзгерістерді ∆l өлшеңіздер. Әр кезде массаны 20 г өзгертіңіздер.

• 2 кестеге бүкіл нәтижені жазыңыздар.

Нәтижелер

Шиыршықты серіппе, 3 Н/м Кесте 1

Масса m, г	Салмақ(ауырлық күші) ,	Ұзартуы
10
20
30
40
50

Серіппе ұзартуы серпімділік күшке тәуелділігін зерттеу. Серіппе қаттылығын өлшеу

ФЗ.7-9. 02.11

Шиыршықты серіппе, 20 Н/м 2 Кесте

Масса m, г	Салмақ(ауырлық күші) ,	Ұзартуы
20
40
60
80
100
120
140
160
180
200

Есеп-қисаптар

1. 1 және 2 кестелердің (8 сур. қар.) мәліметтерін пайдалана отырып, ұзартуынан

салмақтың (ауырлық күшінің) тәуелдік графигін құрыңыздар.

8 сур.

2. Екі графиктің жалпылығы не? Екі шиыршықты серіппенің айырмашылығы неде?

_____________________________________________________________________________

3. Гір салмағының астында қандай дене деформацияланады?

_____________________________________________________________________________

4. Екі серіппеге арналған мағына бір түзуде жатады ма?

_____________________________________________________________________________

5. ұзарту, салмаққа (ауырлық күшіне) және массаға пропорционалды ма?

____________________________________________________________________________

6.Екі графиктердің мәліметтері бойынша қаттылық коэффициенттерін (k) есептеріңіздер:
