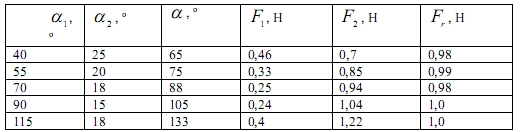

1 Кесте
2 Кесте
1. α1 біле α есептеңіздер және екі кестені толтырыңыдар.
2. Кестелерде ұсынылған өлшенген мағыналар негізінде бөлек қағаз парақтарында екі күш параллелограммасын құрыңыздар. Күшті өлшеу үшін масштабты қолданыңыздар, мысалы, 1 Н = 10 см.
3. Параллелограммалар негізінде Fr нәтижелендіруші күшті анықтаңыздар және мәліметтерді кестеге жазыңыздар.
4. Графикалық анықталған Fr нәтижелендіруші күшті Fg (ауырлық күшімен) салмақпен салыстырыңыздар. Олар туралы не айтуға болады?
Өлшем қателігі диапазонындағы мағына Fg (ауырлық күші) салмақ мөлшеріне сәйкес келеді. Екі өлшенген күштен есептелген Fr нәтижелендіруші күш Fg теңгереді.
5. Тәжірибе барысында алынған қорытындыны тұжырымдаңыздар:
Егер екі күш бір нүктеге қойылса, оларды нәтижелендіруші күшпен алмастыруға болады.
6. Fr нәтижелендіруші күшті қалай анықтауға болады?
Fr нәтижелендіруші күшті, тараптары күш болып есептелетін параллелограмма күшінің көмегімен графикалық анықтауға болады.
Бұрыш астында бағытталған күштердің қосылуы |
|
ФЗ.7-9. 02.9 |
Қосымша тапсырма
Формуланы қолдана отырып, бірнеше өлшем үшін Frb нәтижелендіруші күшті есептеңіздер:
және параллелограммалардан алынған мағыналарды Fr және Fg (ауырлық күшімен) салмақпен салыстырыңыздар:
Есептеулердің және дәл өлшеу жағдайларындағы параллелограмма көмегімен алынған мағыналар есептеулердің нәтижелеріне сәйкес келеді.

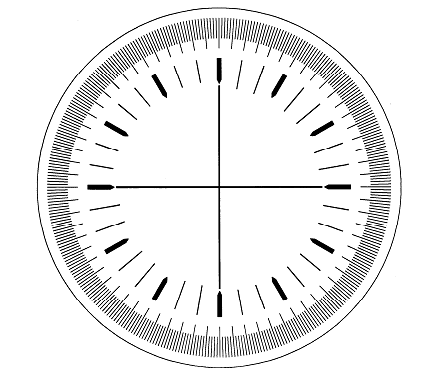

Парақ транспортирмен
Бұрыш астында бағытталған күштердің қосылуы |
ФЗ.7-9. 02.9 |
Белгілер үшін
Дене массасынан ауырлық күшінің тәуелділігін зерттеу |
|
ФЗ.7-9. 02.10 |
Деңгей: негіздік ( 9-10 сыныптар)
Оқу үшін тақырып: Механикалық құбылыстар. Денелердің әрекеттестігі.
Мақсаты: Дене массасы және ауырлық күші, осыған әсер ететін дене - екі физикалық мөлшердің арақатынасын үйрену.
Қолданылған ұғымдар: масса, ауырлық күші, салмақ, серпімділік күші
Жабдықтар:
№ |
Атауы |
коды |
Мөлшері |
1 |
Жан-жақты штатив, негізі |
02001.00 |
1 |
2 |
Штативті өзекше тесікпен, 100 мм |
02036.01 |
2 |
3 |
Штативті өзекше, 600 мм |
02037.00 |
2 |
4 |
Динамометрге арналған ұстағыш |
03065.20 |
1 |
5 |
Дөңгелек немесе тік бұрышты оқтамаларға арналған қысым - саптау |
02043.00 |
2 |
6 |
Тесікті гірлерге арналған ұстағыш, 10 г |
02204.00 |
1 |
7 |
Гір, 10г |
02205.01 |
4 |
8 |
Гір, 50 г |
02206.01 |
4 |
9 |
Динамометр, 1 Н |
03065.02 |
1 |

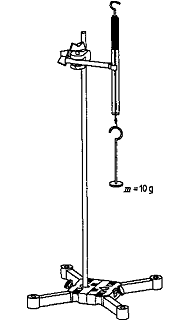

Қондырғы
1 сур.
(2-8) сур. қоданып қондырғын жинаңыздар.
Дене массасынан ауырлық күшінің тәуелділігін зерттеу |
ФЗ.7-9. 02.10 |
2 сур. 3 сур. 4 сур.
5 сур. 6 сур. 7 сур. 8сур.
