1. Калибрленген серіппелі динамометрдің өлшеу диапазоны қандай?

Калибрленген серіппелі динамометрдің өлшеу диапазоны 2Н.

2. Қандай масса салмаққа(ауырлық күшіне) Fg, 1 н сәйкес келеді?

Жердің гравитациалық егістігіндегі салмақ (ауырлық күші) 1 Н 100 г массасына сәйкес.

3. Шкаланы калибрлегенде үлкен дәлдікті қалай жетуге болады?

Әлсіз серіппемен серіппелі диномометрді немесе кішкене массалы гірлерді қолдануға болады.

4. Жасалған шкала сызықты болып санала ма? (Гук заңын есінізге түсіріңіздер)

Берлген жағдайдағы таңдалған салмақпен: ия. Серіппелі динамометрге жүктеме ешқашан сызықты диапазонды аса алмайды (Гук заңын қар.).

Бір түзуді бойлай бағытталған күштердің қосылуы

ФЗ.7-9. 02.8

Деңгей: негіздік ( 7 сынып)

Оқу үшін тақырып: Механикалық құбылыстар. Денелердің әрекеттестігі.

Мақсаты: Күштерді құрайтын және біргеәрекеттесетіндерді байланыстыратын формуланы алу.

Қолданылған ұғымдар: ауырлық күші, салмақ, серпімділік күші

Жабдықтар:

№	Атауы	коды	Мөлшері
1	Жан-жақты штатив, негізі	02001.00	1
2	Штативті өзекше тесікпен, 100 мм	02036.01	2
3	Штативті өзекше, 600 мм	02037.00	2
4	Штативті өзекше, 250 мм	02031.00	1
5	Дөңгелек немесе тік бұрышты оқтамаларға арналған қысым - саптау	02043.00	2
6	Тесікті гірлерге арналған ұстағыш, 10 г	02204.00	1
7	Гір, 10г	02205.01	4
8	Гір, 50 г	02206.01	4
9	Өлшеуіш, 2м	09936.00	1
10	Жіп	02089.00	1
11	Динамометр, 1 Н	03065.02	1
12	Динамометр, 2	03065.03	1
13	Динамометрге арналған ұстағыш	03065.20	2

1 Қондырғы

• Жіптің екі кесегін кесіңіздер (біріншінің ұзындығы 10 см, екіншісі – 20 см).

• Әр кесектің шетіне ілмектен байлаңыздар.

• 1 сур. көрсетілгендей қондырғыны жинаңыздар. Жіптің қысқа кесегін 1 Н динамометріне байлаңыздар.

Жұмыстың орындалуы

• Деформацияланбаған жағадайдағы динамометрлердің

нөлдік нүктесін ретке келтіріңіздер.

• Жіптің төменгі ілмектеріне динамометрге арналған

ұстағышты іліңіздер және m = 100 г жалпы массалы гірді

іліңіздер. 2 Н динамометріне бекітілген ұзын жіп

дүрдараздық жағдайда болмауы тиіс.

• Динамометрлердің көрсеткіштерін анықтаңыздар, 1

кестеге мәліметтерді жазыңыздар.

• Ұстағыштағы 1 Н динамометрді қысу жағдайы

өзгергенше, ұзын жіп дүрдаразданғанша төмен

жылжытыңыздар. Екі динамометрдің күш көрсеткіштерін

өлшеңіздер және нәтижелерді 1кестеге жазыңыздар.

• Ұстағыштағы 2 Н динамометрді жоғары

жылжытыңыздар әр жағдайы өзгергенде өлшеп,

екі динамометрдің көрсеткіштерін анықтаңыздар,

және нәтижелерді 1кестеге жазыңыздар.

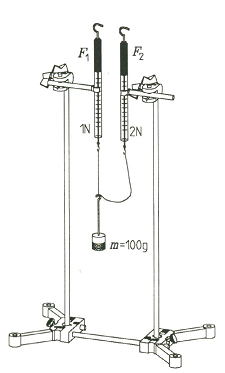

1 сур.

1. F нәтижелендіруші күш және F₁, F₂ үш күш арасында қандай байланыс бар?

_______________________________________________________________________

Бір түзуді бойлай бағытталған күштердің қосылуы

ФЗ.7-9. 02.8

2. F_g ауырлық күшімен күштердің мағыналарын салыстырыңыздар, F жалпы күштің қандай бөлімін F₁, және F₂ құрайды?

_______________________________________________________________________

F1, Н	F2, Н	F, Н

3. (m = 100 г; F_g= 1 Н ) 1 кестесін толтырыңыздар.
