Жұмыстың бірінші бөлімі – біркелкі қозғалысты зерттеу

Қондырғы

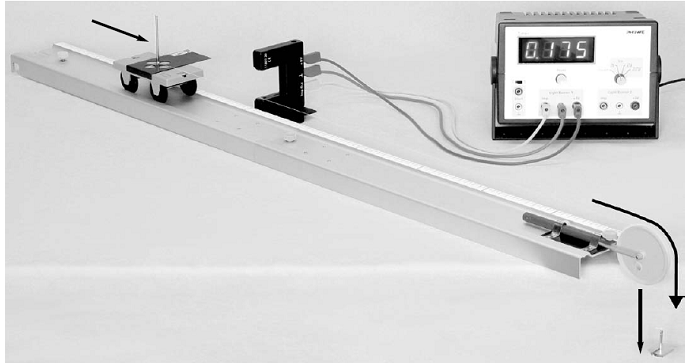

Біркелкі қозғалысты зерттеу үшін арналған қондырғының жалпы түрі.

Суретке сәйкес рельстің екі бөлігін қосыңыз, қондырғыны уақытты өлшегіштің жанына орналастырыңыз. Фотоворотаны таймерге қосыңыз. Арбашаға кішкене жалауды қосыңыз, ол арбаша қозғалғанда фотоворотаның жарықсезгіш элементіне жарықтың түсуін бөледі. Timer 2-1 аспабының оң жағындағы ауыстырып қосқышты солдан екінші қалыпқа ( ) қойыңыздар. Бұл жағдайда аспап фотоворотаның жарықсезгіш элементіне

Біркелкі және біркелкіжылдамдық қозғалыстағы жолдың уақытқа тәуелділігін зерттеу

ФЗ.7-9. 02.2

жарықтың түспеу уақытының арақашықтығының ұзақтылығын тіркейді. Осы жағдайда бұл уақыт 10 см ұзындықты кішкене жалау фотоворотаның ойығынан өтуі үшін қажетті.

Жұмыстың орындалуы

• Моторлы арбашаның (рельстің басынан бастап) бастау сәтінің нүктесінен бастап 20 см арақашықтықта фотоворотаны орналастырыңыздар.

• Әр өлшеу алдында Timer 2-1 аспабының (1) Reset баспасын басуды ұмытпаңыздар.

• Арбашадағы ең аз жылдамдықты қойыңыздар, қозғаушыны іске қосыңыздар және арбашаны рельстің басына қойыңыздар.

• Timer 2-1 аспабының көрсеткіштерін 1 кестеге жазыңыздар. Бұл уақыт, 10 см ұзындықты кішкене жалау фотоворотаның ойығынан өтуі үшін қажетті.

• Бастау сәтінің нүктесінен бастап, 40 см фотоворотаны жылжытыңыздар және тәжірибені қайталаңыздар. Уақытты өлшеу нәтижелерін 1 кестеге жазыңыздар.

• Моторлы арбашаның бастау сәтінің нүктесімен фотоворотаның арасындағы 60 және 80 см арақашықтығы үшін тәжірибені қайталаңыздар. Нәтижелерді 1 кестеге жазыңыздар.

1 кесте Кішкене жалау ұзындығы ΔS= 10 см

Жұмыстың екінші бөлімі – біркелкіжылдамдық қозғалысың зерттеу Қондырғы

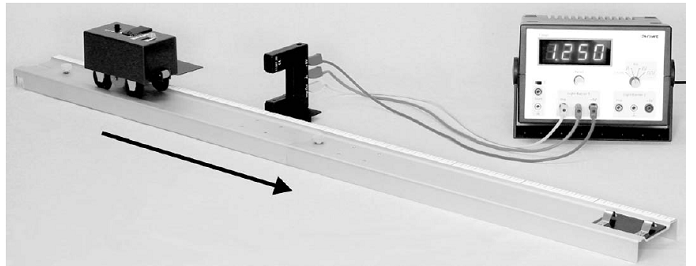

Біркелкіжылдамдық қозғалысың зерттеу үшін арналған қондырғының жалпы түрі.

Біркелкі және біркелкіжылдамдық қозғалыстағы жолдың уақытқа тәуелділігін зерттеу

ФЗ.7-9. 02.2

Суретке сәйкес рельстің екі бөлігін қосыңыз, қондырғыны уақытты өлшегіштің жанына орналастырыңыз. Фотоворотаны таймерге қосыңыз. Арбашаға кішкене жалауды қосыңыз, ол арбаша қозғалғанда фотоворотаның жарықсезгіш элементіне жарықтың түсуін бөледі. Timer 2-1 аспабының оң жағындағы ауыстырып қосқышты солдан екінші қалыпқа ( ) қойыңыздар. Бұл жағдайда аспап фотоворотаның жарықсезгіш элементіне

жарықтың түспеу уақытының арақашықтығының ұзақтылығын тіркейді. Осы жағдайда бұл уақыт 5 см ұзындықты кішкене жалау фотоворотаның ойығынан өтуі үшін қажетті. Арбашаға кішкене жалауды және болтты бекітіңіздер. Рельстің соңына блокты бекітіңіздер. Рельсті үстелдің шетіне орналастырыңыздар. Жіптің бір ұшын арбашаның тіреуіш болтына байлаңыздар, екінші ұшына жүктерге арналған ұстағышқа байлаңыздар. Арбаша рельстің ортасына жақындап қалған уақытта жүк еденге тиетіндей етіп жіптің ұзындығын таңдаңыздар. Рельстің соңына жетуі үшін арбашаның орта жолда алған жылдамдығы жеткілікті болуы тиіс. Арбашаның рельстің соңына дейін жетуі үшін (1-3г) жүкті таңдап алыңыздар. Арбашаны әрқашан да бір нүктеден жіберіңіздер, арбашаның қозағалысы басталғаннан кейін уақыты анықталған рельстің әр нүктесіне сәйкес келеді. Арбашаны бастау сәтінде тиермеңіздер! Жіптің басқа ұшында бекітілген жүктің әсірімен арбаша қозғалуға тиісті.
