Тәжірибелі қондырғыны құрастыру

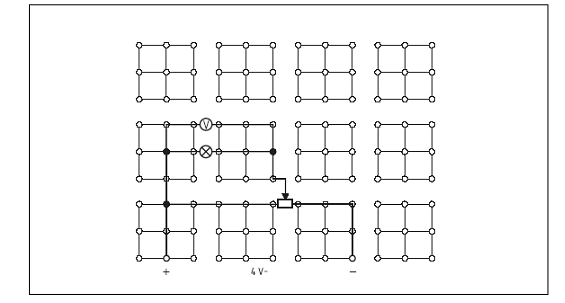

Қыздыру шамы, кілт және амперметр көмегімен өткізетін секторларды қосыңыздар. Соңғы кезекте қорек көзін қосыңыздар, тізбедегі кернеуді реттейтін мүмкіндігі бар тізбеге потенциометрді қосыңыздар (1 сур. және 2 сур. қар.).

Қылсым қызу температурасын өлшеу

ФЗ.10-11.

03.3

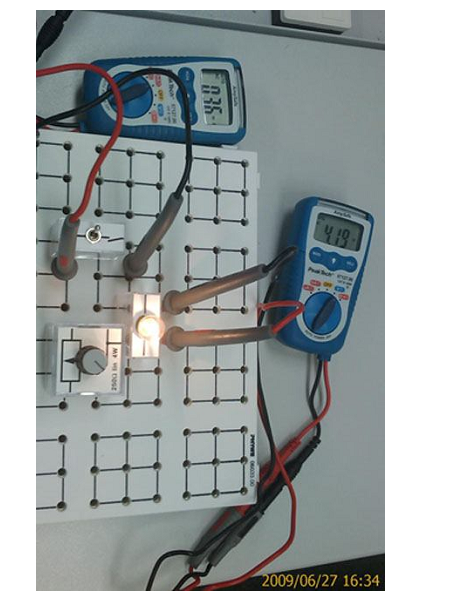

2 Сур. Тәжірибелі қондырғы

Қылсым қызу температурасын өлшеу

ФЗ.10-11

03.3


Тәжірибені өткізу тәртібі

1 және 2 сур. көрсетілгендей тізбені жүйе бойынша жинаңыздар.Тізбеге қоспай мультиметр көмегімен шамның кедергісін өлшеңіздер. Осы кедергі мағынасын кестеге жазыңыздар. Потенциометрдің қозғалтқышын бір шеткі күйден басқасына тасмалдап, шам кернеуінің өзгеруі диапазоның анықтаңыздар. Осы интервалда кернеудің алты ыңғайлы мағынасын таңдаңыздар және кестеге жазыңыздар. Таңдалған әр мағынаны тізбекті түрде орнатыңыздар, оларға сәйкес тоқ күшін өлшеңіздер, алынған мағыналарды кестеге жаыңыздар. Әр өлшеуде шамның кедергісін есептеңіздер де және осы мағыналарды кестеге жазыңыздар.

№№

п/п

Қызу шамындағы кернеудің бекітілген мағынасы

Тізбедегі тоқ күшінің өлшенген мағынасы

Шамның қылсым қызу кедргісі

Шамның қылсым қызу температурасы

Нәтижелерді өндеу

Кестеге еңгізілген өлшеулер нәтижесі бойынша, бір координаттық осьтерде тәуелдік графигін құрыңыздар

Қыздыру шамы үшін кернеуден тоқтың тәуелдігі сипаттамасы туралы қорытынды жасаңыздар. Осындай тәуелдікті түсіндіріңіздер. Резистордың және қыздыру шамы үшін

тәуелдік графиктерін салыстырыңыздар.

кедергінің температуралық тәуелдігінен, қайда а – кедергінің температуралық коэффициенті, әр өлшемдегі шамның қылсым қызу температурасын табыңыздар. вольфрам үшін.

Өзгергіш тоқ тізбегіндегі конденсатордың электр сыйымдылығынан электрлік тоқ күшіне тәуелділікті зерттеу

ФЗ.10-11.

03.4

Деңгей: профильді ( 10 сынып)

Оқу үшін тақырып: ауыспалы тоқ тізбегіндегі сыйымдылық кедергісі, ауыспалы тоқ тізбегіндегі конденсатор, ауыспалы тоқ тізбектері

Мақсаты: конденсатор сыйымдылығынан ауыспалы тоқ тізбегіндегі тәуелдікті орнатыңыздар.

.Қолданылған ұғымдар: сыйымдылық кедергісі, ауыспалы тоқ күші

Жабдықтар:

Атауы

коды

Мөлшері

1

Жұмыс егістігі

06033.00

1

2

Кілт

39139.00

1

3

Электролиттік конденсатор 47 мкФ

39105.45

1

4

Электролиттік конденсатор 470 мкФ

39105.47

1

5

Қосатын секция

39120.00

1

6

Қосатын сымдар

07313.01

1

7

Шам ұстағышы

17049.00

1

8

Мультиметр

07028.01

1

9

Қорек көзі

13505.93

1

10

Қызу шамы

06154.03

35673.03

2
