Приложение 1 Статические характеристики транзисторов
Рис.П.4. Входная
характеристика для активного режима
(а)
и выходные характеристики (б)
мощного транзистора n-p-n.
а)
б)

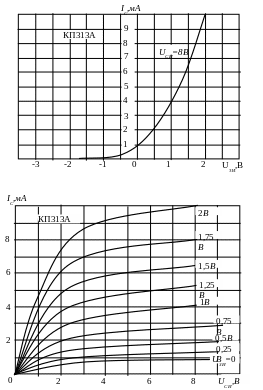

Рис.П.7. Передаточные
(а)
и выходные (б)
характеристики МДП-транзистора со
встроенным n-каналом.
Приложение 2
Высокочастотные параметры полевых и биполярных транзисторов
Высокочастотные параметры биполярных транзисторов Таблица П1
Тип |
│β│ |
f, МГц |
CК, пФ |
CЭ, пФ |
ос, нс |
IК, мА |
КТ301А |
1,5 |
20 |
10 |
80 |
2 |
2 |
КТ301Ж |
3 |
20 |
10 |
80 |
2 |
2 |
КТ340 |
3 |
100 |
4 |
14 |
0,15 |
3 |
Высокочастотные параметры полевых транзисторов Таблица П2
Тип |
Свх, пФ |
СЗС, пФ |
CСП, пФ |
UCИ, В |
КП313 |
7 |
1 |
4,5 |
10 |
КП302 |
20 |
8 |
1 |
7 |
КП303 |
6 |
1 |
0,5 |
10 |
Приложение 3
Таблица вариантов заданий
Варианты заданий для нечетной последней цифры Таблица П1
№ |
Задача 1 Транзистор КТ301А |
Задача 3 Транзистор КП302А |
Задача 5 Транзистор КТ340 |
||||||
U0КЭ В |
I0К мА |
EС В |
RС кОм |
U0ЗИ В |
UmЗИ В |
ЕЛ В |
RK кОм |
||
|
|
20 |
2,5 |
12 |
3,0 |
-0,75 |
0,3 |
10 |
2 |
|
|
|
20 |
3 |
12 |
2,4 |
-0,75 |
0,5 |
10 |
1.5 |
|
|
|
20 |
4 |
12 |
2,0 |
-0,75 |
0,5 |
10 |
1,3 |
|
|
|
20 |
5 |
12 |
1,7 |
-0,5 |
0,5 |
10 |
1,2 |
|
|
|
20 |
6 |
12 |
1,5 |
-0,5 |
0,5 |
10 |
1,0 |
|
|
|
15 |
7 |
12 |
1,3 |
-0,5 |
0,5 |
10 |
0,9 |
|
|
|
15 |
6 |
12 |
1,2 |
-0,5 |
0,5 |
10 |
0,8 |
|
|
|
15 |
5 |
12 |
1,1 |
-0,5 |
0,5 |
10 |
0,7 |
|
|
|
15 |
4 |
12 |
1,0 |
-0,5 |
0,5 |
10 |
0,6 |
|
|
|
15 |
3 |
10 |
2,5 |
-0,75 |
0,25 |
10 |
0,5 |
|
Варианты заданий для четной последней цифры Таблица П2
№ |
Задача 2. Транзистор КТ819 |
Задача 4. Транзистор КП302А |
Задача 6. Транзистор КП313 |
||||||
EК В |
RК, Ом |
I0Б, мА |
ImБ, мА |
I0С, мА |
U0С, В |
EС, В |
RС, кОм |
В |
|
|
|
10 |
2 |
100 |
50 |
1,0 |
3 |
10 |
10 |
2,0 |
|
|
10 |
2 |
60 |
40 |
2,3 |
3 |
10 |
10 |
1,75 |
|
|
10 |
2 |
50 |
40 |
4,3 |
3 |
10 |
10 |
1,5 |
|
|
10 |
2 |
40 |
40 |
6,9 |
3 |
10 |
10 |
1,25 |
|
|
10 |
2 |
20 |
30 |
9,6 |
3 |
10 |
5 |
2,0 |
|
|
9 |
1,8 |
100 |
50 |
1,0 |
4 |
10 |
5 |
1,75 |
|
|
9 |
1,8 |
60 |
40 |
2,4 |
4 |
10 |
5 |
1,5 |
|
|
9 |
1,8 |
50 |
40 |
4,4 |
4 |
10 |
5 |
1,25 |
|
|
9 |
1,8 |
40 |
40 |
7,0 |
4 |
10 |
3,3 |
2,0 |
|
|
9 |
1,8 |
20 |
30 |
9,7 |
4 |
10 |
3,3 |
1,75 |
