1.2.5. Вольтамперные характеристики мдп-транзисторов
В МДП-транзисторах канал образован избыточными носителями, заряд которых не скомпенсирован. Плотность поверхностного заряда Qs можно считать равным нулю при UЗИ=UПОР. При UСИ=0
Qs=C0(UЗИ-UПОР),
где C0=εε0/d – удельная емкость затвора (d – толщина диэлектрика).
При 0<UСИ<UНАС Qs=C0(UЗИ-UПОР- U(x))
Ток стока пропорционален напряженности поля E(x):
IC=-μsQsWE(x)= μsWC0(UЗИ-UПОР- U(x)) dU /dx,
где μs - поверхностная подвижность носителей (μs меньше объемной подвижности μ), W – ширина канала. Интегрируя это уравнение в пределах 0≤x≤L, 0≤U≤UСИ получаем
(UСИ≤UНАС), (62)
где
- удельная крутизна.
Начальные крутые участки ВАХ используются в ключевых (импульсных) схемах. При UСИ<<UЗИ–UПОР можно пренебречь квадратичным членом в выражении (62) и получить линейную зависимость:
IС=b(UЗИ – UПОР)UСИ
Коэффициент при UСИ называется проводимостью канала, а обратная величина – сопротивлением канала:
(63)
При UСИ≥UНАС подставляя (61) в (62), получаем
(64)

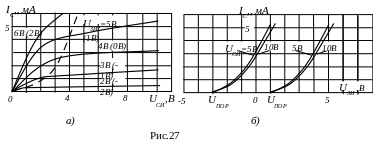

На рис.27а показано типичное семейство выходных характеристик МДП-транзисторов с индуцированным и встроенным каналом, раличающихся лишь значением порогового напряжения (1В и –3В).
Ш
триховая
линия на рис. 27а
отделяет
крутую область от пологой. Значения
UЗИ,
приведенные в скобках, соответствуют
транзистору со встроенным каналом. Из
начала координат характеристики выходят
с разным наклоном, тангенс угла наклона
в соответствии с формулой (62) пропорционален
UЗИ
–UПОР.
В пологой области ВАХ неэквидистантны
- с ростом UЗИ
растет приращение тока стока при
одинаковом шаге UЗИ
в соответствии с формулой (64). Наклон
характеристик в пологой области
объясняется уменьшением сопротивления
канала при расширении перекрытой части.
Передаточные
(стоко-затворные) характеристики
транзисторов с индуцированным и
встроенным каналом для области насыщения
показаны на рис.27б.
Они совпадают по форме, но сдвинуты по
оси UЗИ
на разность пороговых напряжений.
1.2.6. Дифференциальные параметры полевых транзисторов
Ток
стока в полевом транзисторе является
функцией двух переменных –IС=
.
Малые приращения связаны линейной
зависимостью:
ΔIС=SΔUЗИ+GiΔUСИ, (65)
где S – крутизна, Gi – выходная проводимость полевого транзистора. Величина, обратная выходной проводимости Ri=Gi-1 называется выходным (иногда внутренним) сопротивлением Дифференциальные параметры S, Gi являются частными производными функции IС= в выбранной рабочей точке:
,
(66)
Отношение приращений напряжений стока и затвора при постоянном токе стока называется статическим коэффициентом усиления μ:
(67)
Из соотношения (65) следует:
(68)
Из выражений (64) и (63) следует
S= b(UЗИ – UПОР)=1/r’K (69)
Дифференциальные параметры можно найти как по выходным, так и по передаточным, характеристикам, беря отношения приращения переменных около рабочей точки с соблюдением условия линейности и постоянства другой независимой переменной. В качестве примера найдем дифференциальные параметры транзистора 2П303 в рабочей точке UЗИ=-1В, UСИ=11В (рис. 24):
В данном случае нельзя найти μ непосредственно по характеристикам, т.к. точка пересечения с другой характеристикой при заданном IС выходит за пределы линейной области. Этот параметр вычисляется по формуле (68):
=2,820=56
Все три параметра можно найти непосредственно по передаточным характеристикам.
