4.2. Электронные ключи. Простейшие формирователи импульсных сигналов
4.2.1. Ключевой режим работы транзистора
Импульсная техника базируется на использовании электронных ключей. Через идеальный разомкнутый ключ ток не протекает, а в замкнутом состоянии падение напряжения на нем равно нулю. В качестве электронных ключей чаще всего применяют транзисторный каскад с ОЭ, показанный на рисунке 4.2.1., а, его нагрузочная диаграмма на рисунке 4.2.1, б.
Ключевой режим транзистора характеризуется двумя состояниями: режим отсечки и режим насыщения.
Режим отсечки
Режим отсечки (транзистор закрыт) - ключ разомкнут. Через транзистор протекает минимальный ток, соответствующий точке А на диаграмме. Это имеет место, если UБ<0, т.е. эмиттерный переход закрыт, ток Iэ=0, ток коллектора определяется обратным током коллекторного перехода Iко, протекающим полностью по цепи базы. Мощность, потребляемая транзистором в режиме отсечки, минимальна.
а) б)

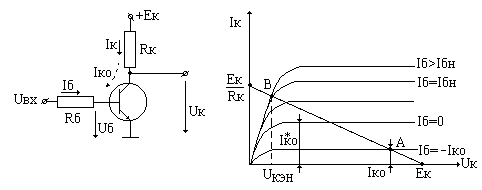

Рис.4.2.1. а) Транзисторный каскад с ОЭ; б) Нагрузочная диаграмма транзистора
Режим насыщения
Режим насыщения (ключ замкнут) характеризуется минимальным падением напряжения на транзисторе Uк=Uкэн@0, на диаграмме это точка В, а ток ограничен практически только Rк, т.е.
.
При малых значениях
Uк=Uкэн<UБЭ
коллекторный переход оказывается прямосмещенным как и эмиттерный, поэтому напряжения между электродами транзистора весьма малы (реально Uкэн=0,05÷1,0В).
На практике можно считать в режиме насыщения все электроды между собой закороченными, при этом говорят, что транзистор "стянут в точку". Режим насыщения достигается при , дальнейшее увеличение тока базы IБ>IБН не изменяет тока в коллекторной цепи. Тем не менее для надежности на практике берут IБ>IБН и это превышение характеризуется "коэффициентом насыщения" транзистора S=IБ/IБН≥1 (обычно S=1,5÷3). Мощность, теряемая на транзисторе в режиме насыщения, т.к. мало Uк=Uкн<<Eк. Открытое состояние транзистора в режиме насыщения более устойчиво к воздействиям помех по входной цепи и изменению коэффициента передачи токаβ (в частности в зависимости от температуры).

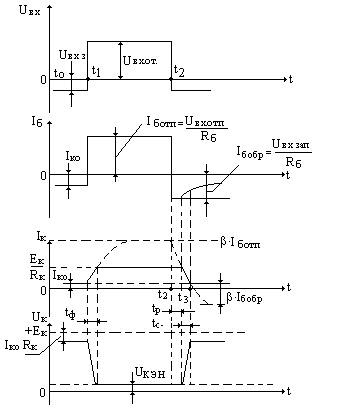

Процессы в ключевой схеме при управлении прямоугольными импульсами проиллюстрированы на рис. 4.2.2.
Рис.4.2.2. Процессы в ключевой схеме
На интервале tо÷t1 транзистор заперт напряжением UВХзап отрицательной полярности. Токи IБ и IК равны Iко. Напряжение на транзисторе
.
С момента t1 начинается процесс отпирания транзистора под действием входного положительного импульса. Ток Iк и напряжение Uк с момента t1 изменяются по экспоненте, что обусловлено инерционностью транзистора (за счет емкости коллекторного перехода Ск). Если
,
то соответствующий
ему ток коллектора Iк(t),
будет изменяться по закону:
,
где tB=tb+tк – эквивалентная постоянная времени.
Причем ток Iк стремится к значению, определяемому
,
но по достижению значения Ек/Rк в дальнейшем не изменяется.
Время от момента t1 до момента достижения Iк значения Ек/Rк называется длительностью фронта коллекторного импульса. Можно показать, что с ростом коэффициента насыщения длительность фронта импульса сокращается. В течение длительности фронта tф напряжение на коллекторе транзистора изменяется по закону
Uк(t)=Ек-Iк(t)*Rк.
В момент t2 действие отпирающего импульса заканчивается, к базе транзистора прикладывается запирающее напряжение UВХзап. Ток же коллектора Iк и напряжение Uк с момента t2 в течение отрезка времени tр, называемого "временем рассасывания", остается постоянным. Это происходит в связи с тем, что в предыдущем режиме насыщения в базе накопились избыточные носители заряда (электроны), которые и поддерживают ток коллектора постоянным при своем уходе из базы в коллектор. Только после рассасывания избыточных носителей и перехода транзистора в активный режим (на пологие участки выходных характеристик) ток коллектора начинает уменьшаться, а напряжение на коллекторе- возрастать. Время рассасывания tр тем больше, чем больше коэффициент насыщения S. Далее идет отрезок времени tс, в течение которого коллекторный ток достигает значения Iко, а Uк значения (Ек-Iко*Rк). Время tс называется "временем среза" или временем заднего фронта коллекторного тока и определяется Ск. Длительности tф, tр, tс характеризуют быстродействие ключа (это доли и единицы микросекунд).
Кремниевые транзисторы n-p-n, чаще используемые в ИМС, имеют весьма малый Iко (Iко создает падение напряжения на RБ, которое приоткрывает транзистор), поэтому можно считать, что эти транзисторы запираются при UВХзап=0; что позволяет исключить дополнительные источники запирающего напряжения, которые являются необходимыми для германиевых транзисторов.
