1.7.4. Полевые транзисторы со встроенным каналом
|
Структура полевого транзистора со встроенным каналом представляет собой полупроводник с высоким удельным сопротивлением (называется подложкой), где созданы две пространственно разнесенные сильно легированные области с нанесенными металлическими электродами - сток и исток (рис 1.7.4.1.). Между стоком и истоком в поверхностном слое подложки создается канал с тем же типом проводимость, что и сток и исток. |
Рис 1.7.4.1. Структура полевого транзистора со встроенным каналом
Поверхность подложки между стоком и истоком покрывается пленкой диэлектрика, на которую сверху наносится металлический электрод - затвор.
По структуре используемых материалов -металл-диэлектрик-полупроводник - полевые транзисторы с изолированным затвором также называют МДП- транзисторами.
Полевые транзисторы в основном изготавливаются на основе кристалла кремния, при этом диэлектрическая пленка под электродом затвора создается окислением поверхности подложки. То есть получается следующая структура затвора: металл-окисел-полупроводник - и транзисторы с изолированным затвором называют МОП- транзисторами.
Наличие встроенного
проводящего канала (как и для случая
полевого транзистора с управляющим
электронно-дырочным переходом
рассматривается схема включения с общим
истоком) приводит к тому, что при нулевом
напряжении на затворе существует
некоторый начальный ток стока (ток
).
Уменьшение напряжения на затворе приводит к снижению концентрации носителей заряда в канале и, соответственно, к снижению тока стока.
Увеличение напряжения на затворе вызывает повышение концентрации свободных носителей заряда в канале и рост тока стока.
Соответственно
транзистор работает в режиме обеднения
(
),
либо в режиме обогащения (
).

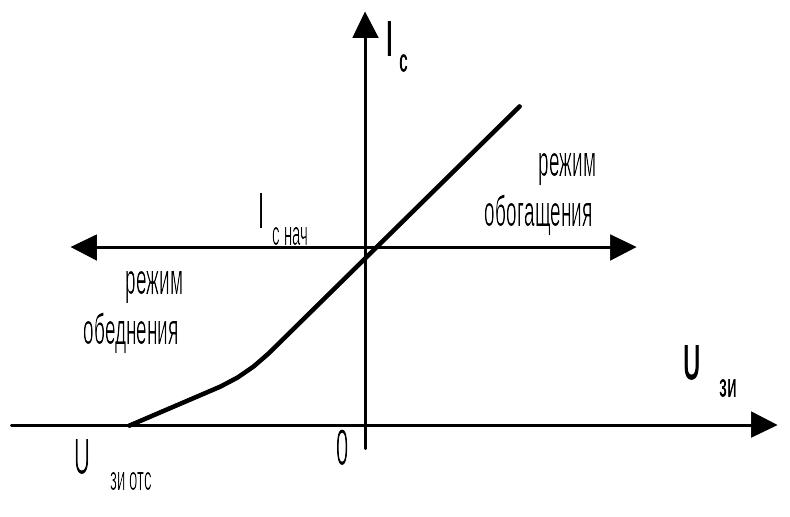

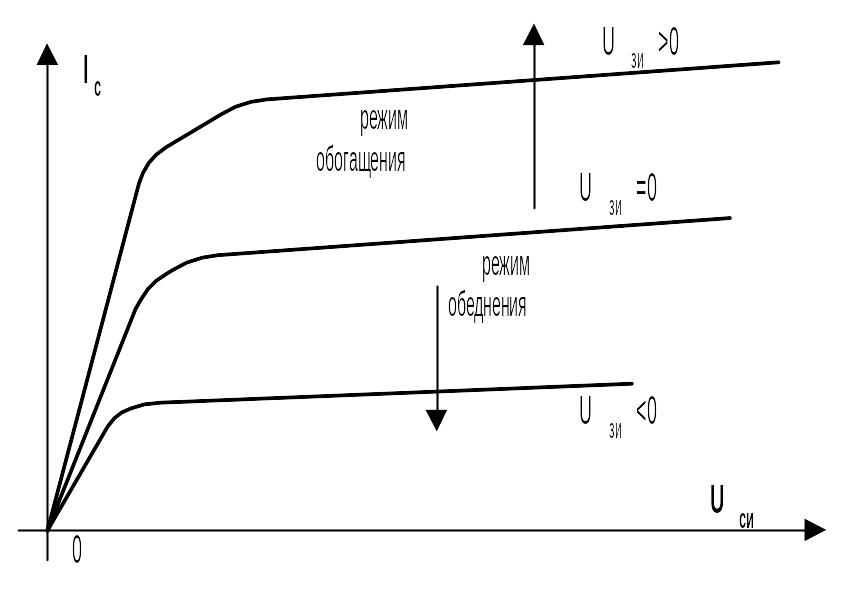

Статические выходные характеристики и характеристики передачи полевого транзистора со встроенным n-каналам приведены на рисунке 1.7.4.2..
|
|
Рис 1.7.4.2. Статические выходные характеристики и характеристики передачи полевого транзистора со встроенным n-каналам
1.7.5. Полевые транзисторы с индуцированным каналом
Как и ранее рассмотрим включение полевого транзистора в схему с общим истоком (см рис. 1.7.5.1.). При этом на сток подается положительное напряжение. При отсутствии напряжения на затворе начальный ток сток незначителен, так как он определяется током обратно смещенного электронно-дырочного перехода (те током неосновных носителей).
Рис. 1.7.5.1.
При отсутствии напряжения на электродах транзистора в теле полупроводника существуют два электронно-дырочных перехода (см. рис. 1.7.5.2.)
|
|
Рис. 1.7.5.2. |
Рис. 1.7.5.3. |
Повышение напряжения
на затворе (
)
создает электрическое поле, которое
проникает в подложку и приводит вначале
к обеднению основными носителями тонкого
слоя непосредственно под затвором (в
рассматриваемом случае дырками) (см.
рис. 1.7.5.3.).
При некотором значении напряжения на затворе, получившем название порогового, под затвором возникает слой с определенной концентрацией электронов (инверсный слой). Тем самым образуется канал между истоком и стоком и в цепи стока начинает протекать ток, обусловленный движением электронов.
Дальнейшее
увеличение напряжения на затворе (
)
приводит как к увеличению поперечного
сечения канала, так и концентрации
электронов в нем и, следовательно, тока
стока.
Ток затвора очень мал, так как он определяется током утечки через диэлектрик.

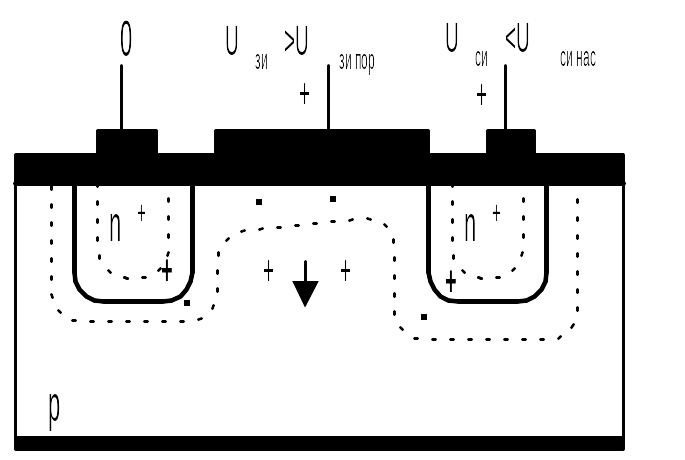

Подача положительного напряжения на сток вызывает протекание тока стока, а также изменение конфигурации электронно-дырочного перехода (см. рис. 1.7.5.4.).
|
|
Рис. 1.7.5.4. |
Рис. 1.7.5.5. |

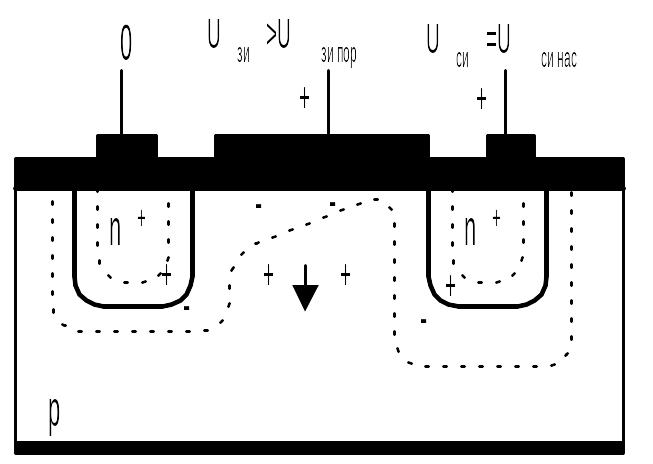

При некотором напряжении на стоке (Uсинас) происходит практически полное перекрытие сечения индуцированного канала и ток стока далее не возрастает (см. рис. 1.7.5.5.).
Выходные статические
характеристики транзистора с индуцированным
каналам аналогичны характеристикам
транзистора с управляющим электронно-дырочным
переходом . Статические характеристики
передачи полевых транзисторов с
индуцированным каналом начинаются со
значения
.
а) |
б) |

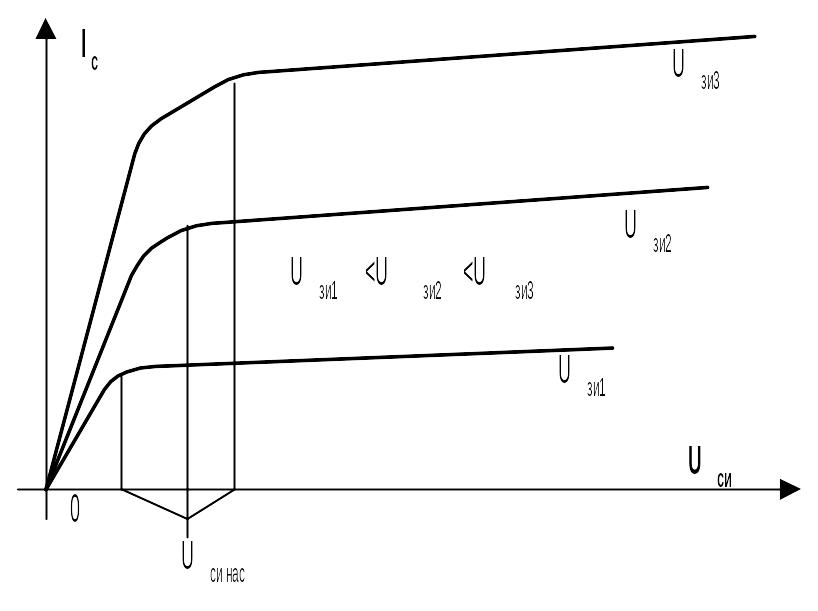

Рис. 1.7.5.6. а) Выходные статические характеристики полевого транзистора с индуцированным каналам. б) Статические характеристики передачи полевых транзисторов с индуцированным каналом
