Котел дквр – 10 – 14

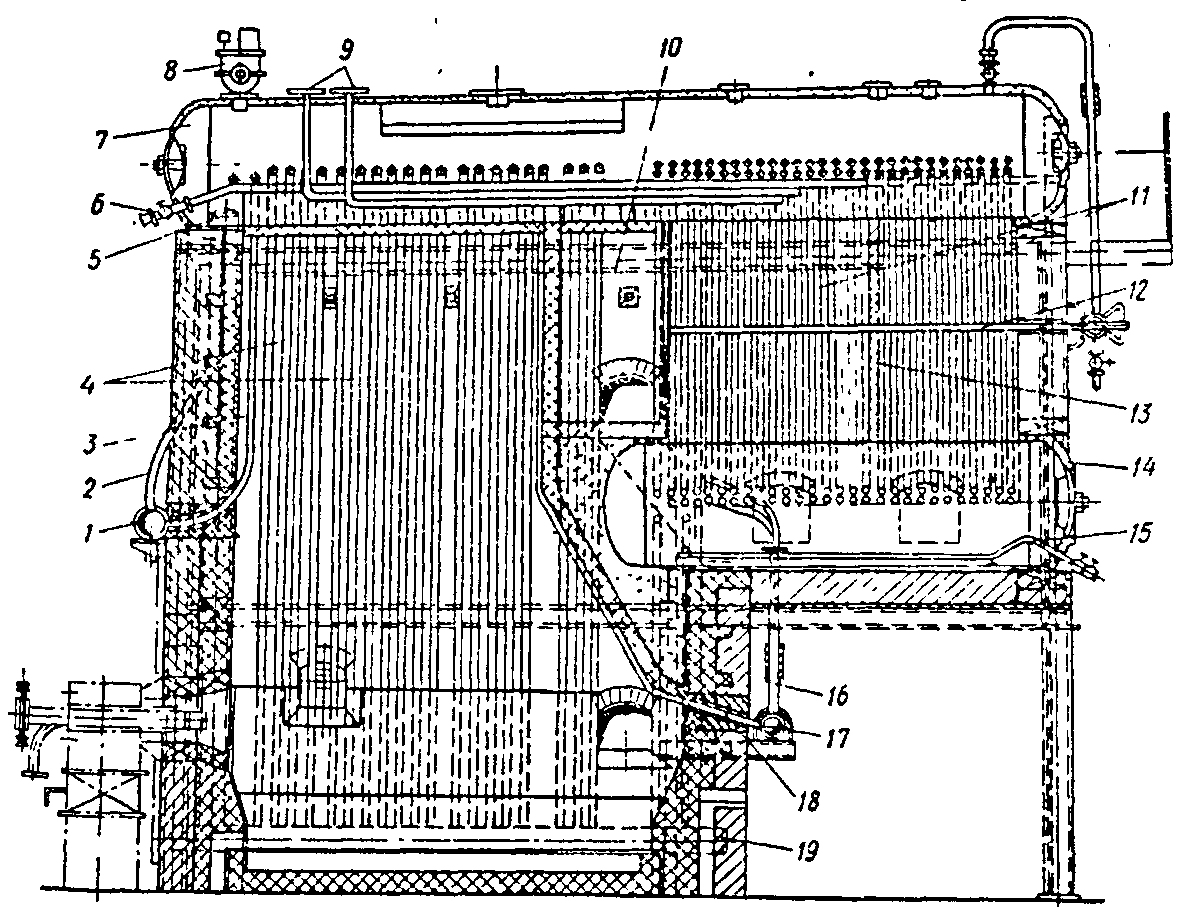

Паровой котел дквр-10-14 (продольный разрез):

1 —коллектор переднего экрана;

2 — опускные трубы переднего коллектора;

3 — подъемные трубы переднего коллектора, образующие передний топочный экран;

4 — трубы бокового экрана;

5 — питательные трубы боковых коллекторов;

6 — линия непрерывной продувки;

7 —верхний барабан;

8 — предохранительный клапан;

9— подвод питательной воды;

10 — камера догорания:

11 — конвективные (кипятильные) трубы;

12—стационарное обдувочное устройство;

13 — чугунная перегородка, которая делит конвективный пучок труб на первый и второй газоходы;

14 —нижний барабан;

15 — линия периодической продувки нижнего барабана;

16 — трубы, соединяющие нижний барабан с коллектором заднего экрана;

17 — коллектор заднего экрана;

18 —трубы заднего экрана:

19 — коллектор бокового экрана.

Параметры котла дквр-10-14

Глубина топочной камеры 3200 мм, ширина - 2730 мм. Объем топочной камеры 42,2 куб.м. Топка имеет фронтальный, задний и боковые экраны.

Экраны и конвективные пучки (кипятильные трубы) выполнены из труб диаметром 51 мм с толщиной стенки 2,5 мм. Боковые экраны выполнены с шагом 80 мм, фронтальный и задний экраны – с шагом 130 мм.

Каждый боковой экран содержит 29 труб, фронтальный и задний – по 20 труб.

Расположение кипятильных труб – коридорное. Число кипятильных труб по оси котла 27 шт., по ширине котла 22 шт. Поверхность конвективного пучка составляет 229,1 кв.м.

Ширина кипятильного пучка поперек оси котла 2730 мм, длина по оси котла 2640 мм.

Пучок выполнен с шагом по ширине котла 110 мм и шагом вдоль оси котла 100 мм.

В первом газоходе по оси котла расположено 16 рядов труб конвективного пучка, во втором газоходе – 11 рядов труб.

Высота конвективного пучка 2400 мм.

Исходные данные.

Расчетная паропроизводительность D=10 ;

Давление пара в барабане p=1,4 МПа;

температура насыщеного пара t_пп=194 ⁰C;

{температура питательной воды t_пв=190 ⁰C;}

величина непрерывной продувки g=5 %;

тип топлива: газ бухарский

тип котлоагрегата ДКВР – 10 - 14.

Состав топлива.

Состав топлива:

; ; ; ; ; ;

Теплота сгорания топлива:

Объём и состав дымовых газов.

Минимально необходимое количество воздуха для полного сжигания газа:

Содержание азота в продуктах сгорания:

Содержание трехатомных газов в продуктах сгорания:

Содержание водяных паров в продуктах сгорания:

При избытке воздуха объём водяных паров в продуктах сгорания равен:

Полный объём дымовых газов равен:

Действительное количество воздуха подаваемого в топку:

Выполним расчёт энтальпий продуктов сгорания:

	α=1	(в топке) α=1,1	(за топкой) α=1,2	(за пучком) α=1,25
100	1506,125	-	-	-
200	3041,714	-	-	3689,975
300	4614,131	-	-	5594,672
400	6237,937	-	-	7556,838
500	7892,741	-	-	9558,03
600	9583,498	-	-	11603,69
700	11322,36	-	13230,42	13707,43
800	13116,88	-	15318,39	-
900	14947,53	-	17442,5	-
1000	16810,72	-	19607,51	-
1100	18677,49	-	21784,09	-
1200	20557,84	-	23974,24	-
1300	22489,69	-	-	-
1400	24457,46	-	-	-
1500	26411,22	28592,3	-	-
1600	28397,19	30737,35	-	-
1700	30397,71	32896,86	-	-
1800	32406,35	35064,49	-	-
1900	34447,64	37268,85	-	-
2000	36479,06	39463,35	-	-
