4.3 Гетеродин

Гетеродин выполнен по схеме емкостной «трехточки» собранной на транзисторе, включенном по схеме с общим эмиттером, для перестройки в гетеродин включен варикап.

Рисунок 9 – Электрическая схема гетеродина

5 РАСЧЕТ И МОДЕЛИРОВАНИЕ УЗЛОВ ЭЛЕКТРИЧЕСКОЙ СХЕМЫ

5.1 Описание электрической принципиальной схемы

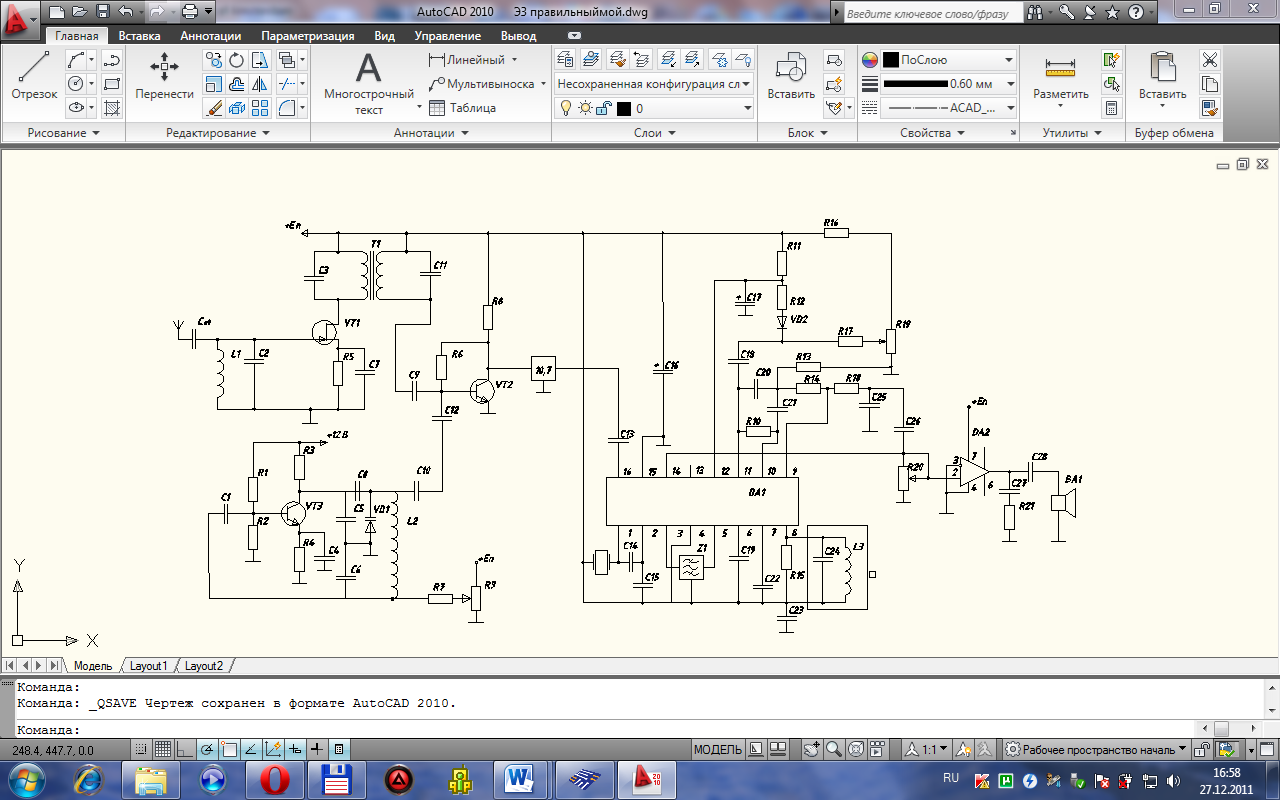

Рисунок 10 – Электрическая принципиальная схема

В приемной антенне под действием электромагнитного поля возникает ЭДС принимаемого сигнала с частотой f_с. Сигнал с антенны поступает во входной L1C1 – контур через конденсатор С_св, емкость которого выбрана равной 2pF для того, чтобы параметры антенны мало влияли на настройку контура. Входная цепь и УРЧ содержат частотно-избирательные цепи, настроенные на середину диапазона приема, поэтому в супергетеродинном приемнике происходит предварительная селекция помех. УРЧ выполнен на полевом транзисторе VT1, в качестве которого был выбран BF510. Выбор этого транзистора обусловлен отсутствием постоянного тока затвора. Это говорит о том, что высокое входное сопротивление позволяет упростить схему по сравнению с конструкцией на биполярном транзисторе. Резистор R5 и конденсатор C7 обеспечивают автоматическое смещение транзистора.

Гетеродин выполнен на транзисторе VT3 по схеме емкостной “трехточки”. Резисторы R1 и R2 задают базовый ток в рабочей точке транзистора. Конденсатор С1 развязывает базу и шину питания, закороченные по постоянному току катушкой L2. Элементы L2, C8, C5, VD1 обеспечивают настройку частоты гетеродина в требуемом диапазоне частот.

С УРЧ сигнал подается на вход смесителя, затем на 16 вывод микросхемы МС3361, затем с его выхода (3 вывод) он попадает на вход фильтра сосредоточенной селекции Z1 на 455 kHz. После фильтра сигнал поступает на вход усилителя (5 вывод) и далее усиливается в УПЧ и детектируется. После фильтра сигнал поступает на 5 ножку микросхемы МС3361 и далее усиливается в УПЧ, после чего поступает на демодулятор — частотно-фазовый детектор с опорным (квадратурным) контуром, который представляет собой фазосдвигающую LC - цепь. Выходной сигнал снимается с 9 вывода.

Регулировка громкости производится резистором R20. С него сигнал поступает на вход микросхему LM386, служащую оконечным каскадом усилителя звукового сигнала, подаваемого с ИМС непосредственно на громкоговоритель

Исходные данные:

Чувствительность не хуже 2 мкВ;

Избирательность по зеркальному каналу не менее 30 дБ;

Избирательность по соседнему каналу при расстройке ±10 кГц не менее 30 дБ;

Полоса модулирующих частот F=300÷3400 Гц;

Метод приема – двойное преобразование частоты;

f_пр=10,7МГц;

Метод настройки – ручной, с помощью варикапа;

f_в=49,1МГц;

f_н=48,9МГц;

Е_пит = 9В;

P_вых= 1Вт;
