Способы ведения взрывных работ

1. О гневой способ взрывания

1. Подрыв пороховых зарядов с помощью пороховых дорожек.

2. 1931 г. – изобретение английским инженером Бикфордом пиротехнического («бикфордова») шнура.

3. Капсюль-детонатор в медной гильзе снаряженный гремучей ртутью (масса 2г.) – 1868г. Нобель А. Получен патент на «Запал Нобеля».

4

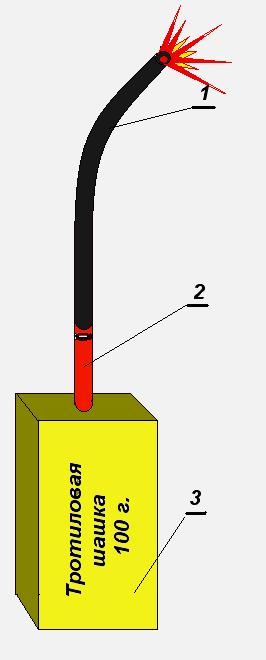

Рис. 39. Огневой способ взрывания

. Французский ученый Мессен – детонирующий шнур

Рис. 40. Зажигание ОШ спичкой

2. Электрический способ взрывания

1. Лабораторные подрывы пороха электрическим способом – русский ученый – физик В.В.Петров в 1803г.

2. Первый электрический воспламенитель с угольковым запалом – профессор Шиллинг П.И. (Россия) в 1812г. Электровоспламенитель с электрическим мостиком накаливания – 1839г.

3. Практическое применение электрического способа воспламенения пороховых зарядов – русский ученый Якоби Б.С. Первая электрическая взрывная машинка – 1842г. (он же).

4. Середина ХХ века – разработаны электродетонаторы обычной и повышенной инициирующей способности, непредохранительные и предохранительные, мнгновенного, короткозамедленного и замедленного действия и высоким уровнем безотказности – К.А.Берлин, Г.И. Покровский, Н.Л. Росинский и др.

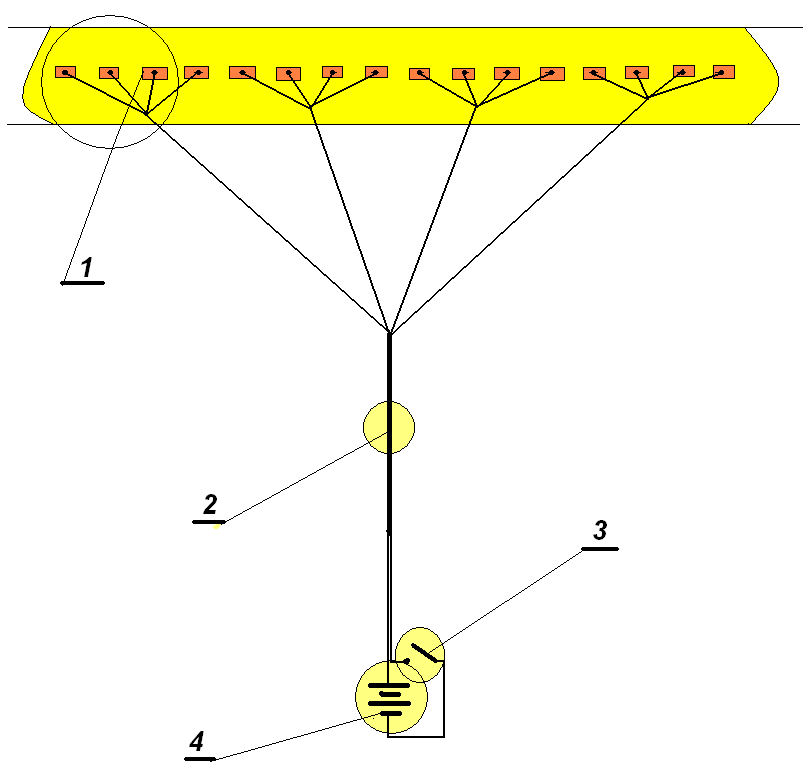

Рис. 41. Схема соединения элементов электрического способа взрывания

1 – заряды ВВ;

2 – магистральный провод;

3 – пусковая кнопка;

4 – источник тока.

3. Электроогневой способ взрывания

Рис. 43. Электрозажигатель ОШ

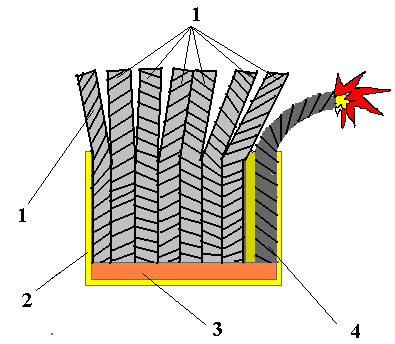

Рис. 42. Патрон зажигательный бумажный ЗП-Б

1-отрезок ОШ; 2-гильза патрона; 3-слой зажигательного состава; 4-зажженный отрезок ОШ.

Рис. 44.Электроогневой способ взрывания

1-электозажигатель ОШ; 2-отрезок ОШ; 3-КД;

4-заряд ВВ.

4 Рис. 45. Комбинированный способ ведения взрывных работ . Комбинированный способ ведения взрывных работ

Синв Лекция № 8 Ведение взрывных работ с применением неэлектрических систем инициирования с низкоэнергетическими проводниками сигнала.

История появления систем инициирования с низкоэнергетическими проводникамисигнала

1. Система «Нонель», фирма «Нитро Нобель» - неэлектрическая система инициирования с низкоэнергетическими проводниками сигнала –ударно-волновыми трубками - 1973г.

2. Система «СИНВ» - 1998г (Россия) - ФГУП "НМЗ "Искра";

Система «ЭДИЛИН» - ФГУП "Муромский приборостроительный завод;

Система «ДИНАШОК» - фирма «Динамит Нобель» Германия;

Система «УНСИ» - ФГУП НПП "Краснознаменец"

Система «Нонель»

С истема Нонель, продукция фирмы «Нитро Нобель», появилась на рынке в 1973 году. Нонель – это неэлектрическая система инициирования снизкоэнергетическими проводниками сигнала.

Торговая марка фирмы «Нитро Нобель» НОНЕЛЬ NPED^

Рис. 46. Монтаж системы Нонель при помощи детонирующего шнура

Трубка – волновод Нонель изготавливается из специальных сортов пластмассы. На внутреннюю поверхность пластмассовой трубки наносится порошкообразная композиция из октогена и алюминия. Для инициирования композиции необходимо наличие ударной волны и высокой температуры. Ударная волна поднимает со стенок активную композицию, которая затем инициируется за счет высокой температуры. Последовательность реакции можно сравнить с взрывом пыли: когда активная композиция детонирует, ударная волна распространяется по трубке со скоростью 2100 м/с. Ударная волна обладает достаточной силой, чтобы инициировать замедляющий элемент детонатора, но не настолько сильной, чтобы разорвать трубку Нонель.

Огромным преимуществом детонационного процесса, проходящего по трубке Нонель, является отсутствие какого-либо влияния на окружающую среду. Другим преимуществом системы Нонель, является то, что трубки могут пересекаться, не оказывая никакого воздействия друг на друга. Диаметр трубки Нонель 3мм, выдерживает температуру до +50^C.

Детонатор NPED №8

(без первичного инициирующего средства)

1.Гильза детонатора

Гильза детонатора изготовлена из алюминия и имеет длину от 45 до 95 мм в зависимости от времени замедления.

2 .Замедляющий элемент

Э

Рис. 47. Капсюль-детонатор Нонель

лемент состоит из алюминиевой трубки, заполненной пиротехническим составом. За счет применения элементов с различной скоростью горения и различной длины достигается нужное время замедления.

3. Инициирующий элемент

Инициирующий элемент состоит из стальной трубки, заполненной вторичным ВВ – ТЭНом.

Относительно медленное горение замедлителя приводит к быстрому горению ТЭНа переходящему в детонацию, которая инициирует основной заряд детонатора.

4. Основной заряд

Основной заряд состоит из вторичного ВВ – гексогена, запрессованного в алюминиевую гильзу.

Инициирующий импульс в волноводе системы Нонель вызывается с помощью высокоэнергетической искры или при помощи электродетонатора и детонатора с огнепроводным шнуром.

Передача в волновод мощного искрового разряда производится с помощью взрывной машинки Диностарт, которая подсоединяется к волноводу Нонель. Машинка приводится в действие двумя руками.

Неэлектрическая система инициирования СИНВ

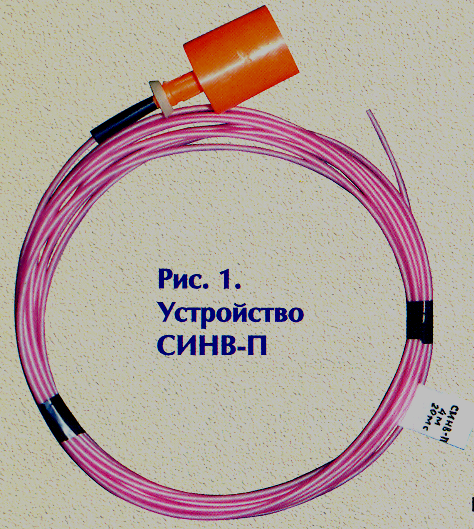

Рис. 48. Система СИНВ

Система СИНВ – это отечественная неэлектрическая система инициирования повышенной безопасности на основе ударно – волновой трубки (УВТ), не содержащая инициирующих ВВ. Система СИНВ разработана в России Государственным научно – производственным предприятием «Краснознаменец», Государственным унитарным предприятием «Новосибирский механический завод «Искра» и открытым акционерным обществом «Нитро – Взрыв». Система прошла весь цикл промышленных испытаний на горнорудных и угольных предприятиях страны и допущена Госгортехнадзором РФ к постоянному применению разрешением № 04-35/481 от 28.07.98 для взрывных работ на земной поверхности и подземных рудниках и угольных шахтах, где допущено применение непредохранительных ВВ II класса.

Конструкция устройств системы СИНВ

У

Рис. 49. Система СИНВ

1-гильза КД №8; 2-БВВ (ТЭН); 3-замндлительный состав; 4-ударно-волновая трубка; 5-уплотнительная резиновая втулка

стройства системы СИНВ-П, СИНВ-С и СИНВ-Ш представляют собой отрезок УВТ, герметично соединенной с помощью эластичного уплотнения (резиновых втулок) c капсюлем-детонатором (КД) мгновенного действия или с замедлением.

УВТ представляет собой гибкую пластиковую трубку, состоящую из нескольких слоев. На внутреннюю поверхность трубки нанесен взрывчатый материал, зажигание которого инициирующим импульсом приводит к образованию устойчивого процесса, распространяющегося внутри трубки со скоростью около 2 км/с. Боковое энерговыделение у УВТ отсутствует. Давление в потоке продуктов, распространяющихся по трубке не превышает 5 МПа, что достаточно только для инициирования специального КД. Поэтому УВТ служит только для трансляции инициирующего импульса к КД. Наружный диаметр УВТ составляет 3,5 мм, масса взрывчатого материала около 20 мг/м. Усилие на разрыв не менее 200 Н, относительное удлинение с сохранением работоспособности не менее 200%.

КД представляет собой гильзу из алюминиево-магниевого сплава или из стали с томпаковым покрытием, внутри которой размещены :

замедлительный элемент, инициирующий элемент и основной заряд. Инициирующий элемент выполнен без использования ИВВ (например, на основе высокодисперсного ТЭНа). Длина гильзы устройств СИНВ-П находится в пределах 50-60мм, устройств СИНВ-С и СИНВ-Ш – 72-85 мм в зависимости от времени замедления.

Масса основного заряда в КД с замедлением устройств СИНВ-С и СИНВ-Ш составляет 1,5 г, устройств – СИНВ - П – 0,5 г.

Для герметичного соединения КД с УВТ используется резиновая втулка. Фиксация осуществляется методом обжимки. Свободный конец УВТ герметизируется специальной мастикой. Устойство системы СИНВ приведено на рисунке.

При срабатывании УВТ поток продуктов реакции воспламеняет замедлительный элемент КД, который с определенной задержкой воспламеняет инициирующий элемент. Горение инициирующего элемента переходит в детонацию. Детонационный импульс возбуждает взрыв основного заряда КД, который в свою очередь инициирует соединенный с ним подрывной заряд ВВ.

Промышленные КД
