Адіабатне зволоження повітря
У процесі адіабатного зволоження повітря незмінним параметром залишається ентальпія І = const. Теплота повітря, витрачена на випаровування рідини, повертається знову у вологе повітря з молекулами рідини. Нехай початкові параметри повітря перед адіабатним зволоженням задані t1 = 53 оС, 1 = 10%. Повітря адіабатно зволожується так, що його температура в кінці процесу t2 = 26оС. Для побудови процесу знаходимо точку перетину ізотерми t1 = 53оС і 1 = 10%. З точки 1 рухаємось по лінії І = 76,5 кДж/кг.сух.пов. до перетину з кінцевою температурою t2 = 26 оС. Точка перетину дає кінцеву точку процесу 2. У цій точці t2 = 26 oC, I2 = 76,5 кДж/кг.сух.пов., 2 = 94%, d2 = 19,8 г.вол./кг. сух.пов. Через початкову точку процесу 1 проходять лінії, які визначають раніше невідомі параметри: І1 = 76,5 кДж/кг.сух.пов., d1 = 9,1г.вол./кг.сух.пов.
Гранична точка процесу адіабатного зволоження (повний процес насичення) знаходиться на лінії = 100%.
Температура, яку має повітря у стані адіабатного насичення, називається температурою мокрого термометру. Кількість вологи, яка витрачається на процес зволоження, визначається за формулою
d = d2 – d1. (3.8)
Процес адіабатного зволоження йде по лінії І = const вправо вниз, а адіабатного осушення – вліво уверх.
Рис. 3.4. Адіабатне зволоження
Ізотермічне зволоження повітря
У процесі ізотермічного зволоження повітря незмінною залишається температура t = const. Нехай початкові параметри повітря перед ізотермічним зволоженням задані t1 = 45оС; 1 = 10%. Повітря ізотермічно зволожується за рахунок пари, що подається в нього з такою ж температурою, що й повітря. В кінці зволоження вологовміст має стати d2 = 17г.вол./кг.сух.пов. Для побудови процесу знаходимо точку перетину початкових параметрів: ізотерми t1 = 45 оС і лінії постійної відносної вологості1 = 10%. Отримуємо початкову точку процесу 1. Піднявшись з цієї точки по лінії І1 = const до координатної осі І, визначаємо ентальпію в точці 1 І1=60,8 кДж/ кг.сух.пов. Опустившись на координатну вісь d визначаємо d1 = 6 г.вол./кг.сух.пов. Зволоження ізотермічне, тому з точки 1 рухаємось по ізотермі до точки перетину з лінією кінцевого параметру d2 = 17 г.вол./кг.сух.пов. і отримуємо кінцеву точку 2 процесу. З точки 2, піднявшись по лінії І2 = const визначаємо І2 = 89 кДж/кг.сух.пов., через точку 2 проходять лінії: 2 = 28% і d2 = 17 г.вол./кг.сух.пов., t2 = t1 = 45 оС. Гранична точка ізотермічного зволоження знаходиться на лінії = 100%. Кількість вологи, що витрачається на процес ізотермічного зволоження, визначається за формулою (3.8).
Рис. 3.5. Ізотермічне зволоження
Процес ізотермічного зволоження йде по лінії t = сonst вправо, а осушення – вліво.

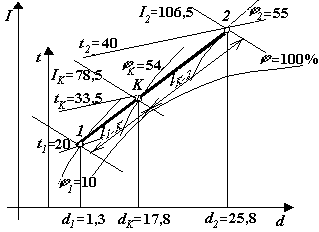

Змішування потоків повітря
Змішується два потоки повітря – один з параметрами t1= 20оС, 1= 10%, другий з параметрами t2= 40оС, 2 = 55%. Маси потоків m1= 100 кг/с, m2= 200 кг/с. Потрібно визначити параметри суміші. Для цього на діаграмі знаходимо точку 1, яка відповідає стану першого потоку і точку 2, яка відповідає стану другого потоку. Точка 1 знаходиться в місці перетину ізотерми t1= 20 оС і лінії 1= 10%. Рухаючись по лінії І= const до осі І визначаємо І1 = 24 кДж/кг.сух.пов. і по лінії d = const до осі d визначаємо d1 = 1,3 г.вол./кг.сух.пов. В місці перетину ізотерми t = 40оС і лінії 2 = 55% знаходимо точку 2, через неї проходять лінії: І2 = 106,5 кДж/кг.сух.пов. і d2 = 25,8 г.вол./кг.сух.пов. Лінійкою на діаграмі визначаємо довжину відрізку l1-2 = 203 мм. Точка К, що характеризує параметри утвореної суміші, лежить на відрізку l1-2 і розділяє його на частини, відношення яких дорівнює відношенню мас потоків, що змішуються: m1/m2 = n. Для визначення на лінії 1-2 положення точки К складаємо пропорцію: відношення маси суміші mсум = m1 + m2 до відомої довжини відрізка l1-2 дорівнює відношенню маси другого потоку m2 до невідомої довжини відрізку l1-K
.
(3.9)
З цієї пропорції визначається довжина l1-k
мм.
Відкладаємо на діаграмі від точки 1 по лінії 1-2 довжину відрізка l1-k і отримуємо точку К, яка характеризує утворену суміш. Через точку К проходять лінії, які визначають раніше невідомі параметри суміші: t2 = 33,5oC, 2 = 54%, I2 = 78,5 кДж/кг.сух.пов., dk = 17,8 г.вол./кг.сух.пов. Якщо точка К буде знаходитись нижче лінії = 100%, то параметри суміші визначаються у точці, яку отримують шляхом пересування точки К по лінії І = const на лінію = 100%.
Рис. 3.6. Змішування потоків повітря
