- •Применение пристенных наружных пластиковых дренажей при строительстве заглубленных сооружений
- •Система дренажа Delta
- •Пристенный дренаж с применением полотна delta - drain
Пристенный дренаж с применением полотна delta - drain
Рис.19.
1- дренажная труба; 2-бетонная плита основания; 3-слой крупного гравия; 4-слой мелкого гравия; 5-подпорная стенка; 6-дренажное полотно DELTA – DRAIN; 7-фильтрующая мембрана (геотекстиль); 8-профиль крепления; 9-вода, фильтрующая к стене; 10 вода, фильтрующая к днищу; 11-грунт обратной засыпки; 12-грунтовые воды; 13-гравийная засыпка; 14-грунтовое основание.
При заглублении здания более чем на 10 м в супесчаных, суглинистых и глинистых грунтах следует применять двухслойную систему Delta-Geo-Drain TP или трехслойную систему Delta-Geo-Drain, которая помимо профилированного полотна и геотекстиля имеет скользящую мембрану из листового полиэтилена. (рис. 20).
Рис.20.
Системы дренажей
Delta-Drain

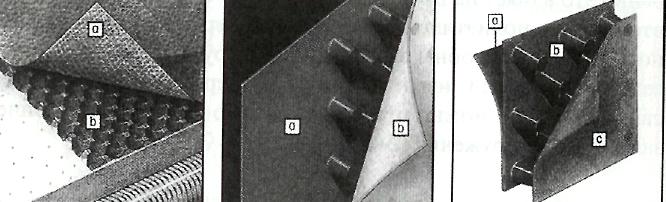

Delta-Drain Delta-Geo-Drain ТР Delta-Geo-Drain
a-фильтрующая мембрана
(геотекстиль) b-дренажное
полотно
a- дренажное полотно
b-
фильтрующая мембрана (геотекстиль)
a-скользящая мембрана из
полиэтилена b
- дренажное полотно
c
- фильтрующая мембрана (геотекстиль)
Эти системы эффективны при глубине заложения в супесчанных грунтах – до 15 м; в суглинках – до 12 м; в глинистых грунтах – до 10 м.
При устройстве пристенного дренажа
в сочетании с горизонтальным пластовым
(рис. 21) полностью исключается
поступление воды в подвальное помещение
из внутренней зоны контура, в том числе
и подпор воды на фундаментную плиту
снизу.

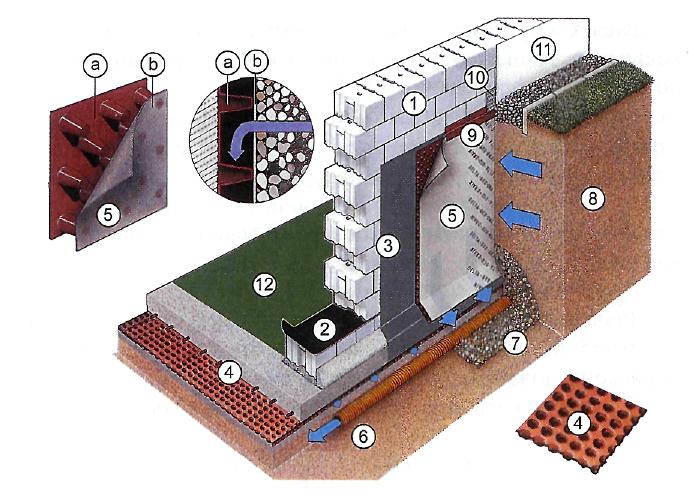

Рис. 21. Пристенный и горизонтальный пластовый дренаж с применением систем Delta
1- стена из бетонных блоков; 2-горизонтальная гидроизоляционная мембрана; 3-наружная гидроизоляционная мембрана стне; 4-пластовый дренаж по бетонной подготовке, выполненный из полотна DELTA-MS 20 или DELTA-MS; 5- пристенный дренаж, выполненный из полотна DELTA-GEO-DRAIN ТР или DELTA-DRAIN; а-дренажное полотно, b-фильтрующая мембрана из геотекстиля; 6-перфорированные дренажные трубы по периметру сооружения; 7-засыпка гравием; 8-грунт обратной засыпки; 9-профиль крепления верхней кромки дренажного полотна; 10-металлическая сетка; 11-теплоизоляция и гидроизоляция цоколя; 12-поверхность пола
Эта система обеспечивает надежную работу гидроизоляционной мембраны стен и служит защитой плиты основания и от капиллярного подсоса влаги, выполняя роль пароизоляции. Такое решение, выполняемое при новом строительстве, исключает возможные просадки здания.
Учитывая высокую скорость фильтрации воды через полотно DELTA (2-10л/с·м), данную водоотводящую конструкцию можно рассматривать икак систему ливневой канализации, не требующей устройства дополнительной дрены.
Такое комплексное решение системы наружного дренажа любого здания с применением материалов DELTA позволит:
повысить надежность работы гидроизоляционной системы подземных сооружений;
уменьшить на 30-40% транспортные расходы на вывоз и завоз грунта и сократить продолжительность работ в 2 раза по сравнению с песчано-гравийными отсыпками;
снизить трудозатраты в 1,5-2 раза по сравнению с укладкой дренажных плит из пористого бетона за счет технологической простоты применения и отказа от тяжелых машин и механизмов;
применять дренажные системы в условиях действия агрессивных грунтовых вод;
отказаться от дополнительной системы ливневой канализации.
Горизонтальный трубчатый дренаж
Горизонтальный трубчатый дренаж является составной частью гидроизоляционной системы и выполняет роль водоприемного и водоотводящего элемента.
Он представляет собой сочетание дренажных труб, фильтров и системы колодцев. Фильтры предназначены для приема воды из дренируемого слоя, не допуская при этом суффозии грунта и заиливания дренажной трубы. Выполняются они из рыхлых фильтрующих материалов ( песка, гравия, щебня, песчано-гравийных смесей ) в виде призм, трапеций, фильтров прямого сечения или оберток из фильтрующих волокнистых материалов.
В качестве дренажных труб применяют керамические, асбестоцементные, бетонные, железобетонные, пластмассовые трубы, а также трубофильтры из крупнопористого фильтрационного бетона.
Керамические трубы укладывают встык с зазорами 1,5-2 мм, через которые поступает вода.
Асбестоцементные дренажные трубы перед укладкой перфорируют щелевыми (шириной не менее 0,3 см) или круглыми отверстиями (диаметром 0,5-1 см). Соединяют их с помощью асбестоцементных или пластиковых муфт.
Бетонные трубы изготавливают с отверстиями, для чего при бетонировании в их стенках закладывают деревянные пробки круглого или прямоугольного сечения размером 2-2,5 см. Стыки бетонных труб заделывают цементным раствором.
Трубофильтры представляют собой трубы из крупнопористого бетона.
В настоящее время широкое применение получили дренажные трубы из пластмасс. Это связано с их преимуществами перед ранее применявшимися материалами. В первую очередь следует отметить легкость и удобство при транспортировке и монтаже, гибкость конструкции, а также высокую коррозионную стойкость в агрессивных средах.
Трубы изготавливают из полиэтилена низкого давления (ПЭНД) и поливинилхлорида (ПВХ) с круглыми отверстиями диаметром до 4 мм и щелевидными – шириной 0,8-1,5 мм.
Отверстия в трубах могут быть расположены как по всему периметру, так и по отдельной его части. Поверхность труб может быть гладкой и гофрированной. Гофрированная поверхность повышает прочность трубы при сохранении ее гибкости, а также увеличивает водозахватнуюплощадь дренажных отверстий.
Отверстия практически не засоряются благодаря защитным фильтрам из гравия или фильтрующим рубашкам из геотекстиля, кокосового волокна, соломы, торфа, мха и т.п. ( рис.22).
Рис.22. Варианты фильтрующей рубашки дренажных труб
А-полипропиленовые
или полиэфирные геотекстильные маты;
б-торфяная рубашка; в-соломенная рубашка;
г-фильтр из кокосового волокна; д-
комбинированная рубашка из полипропиленовых
и кокосовых волокон.
Внутренний пластиковый дренаж в подземных и заглубленных сооружениях
К особому типу следует отнести систему внутреннего дренажа помещений зданий и сооружений, расположенных ниже поверхности земли. Как правило, такие системы устраивают по стенам и днищу (полу) защищаемого помещения при ремонте или реконструкции эксплуатируемого помещения. Они могу монтироваться и в процессе возведения новых сооружений. При этом системы внутреннего дренажа выполняют роль дополнительной системы защиты эксплуатируемых помещений от внешних воздействий.

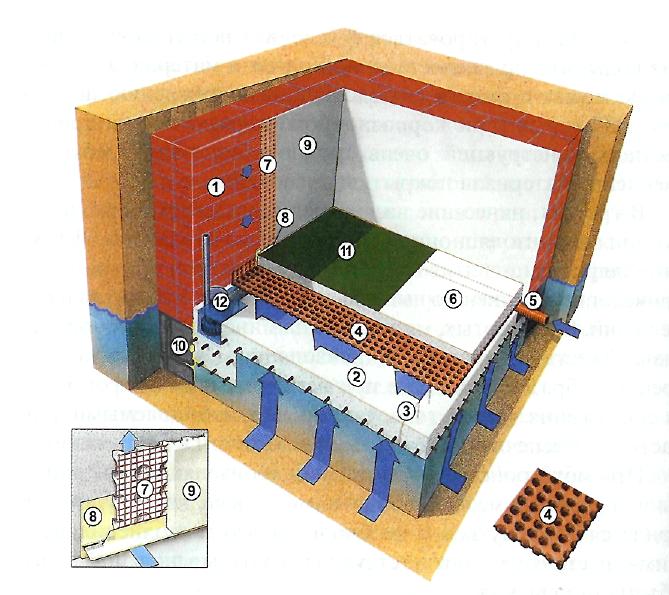

Рис.23.
Внутренний дренаж пола и стен здания с
применением систем DELTA.
1-кирпичная кладка стен; 2-железобетонная стена основания; 3-строительные швы и возможные трещины в плите основания; 4-пластовый дренаж по бетонной подготовке, выполненный из полотна Delta MS или Delta MS-20; 5-перфорированные дренажные трубы по периметру стен; 6-бетон пола с арматурой сеткой; 7-пластовый дренаж с внутренней стороны стен, выполненный из полотна Delta PT; 8-специальный профиль по периметру пола и потолка в местах крепления полотна Delta PT; 9-штукатурка стен; 10-система «Инжекто» по периметру примыкания основания и стен; 11-специальная обработка поверхности пола; 12-насос.
Как показывает многолетний опыт ремонта и обустройства подземных и заглубленных помещений в условиях незначительных притоков воды, наилучших результатов и с наименьшими затратами можно достич, если предусмотреть по полу и по стенам создание «фальш-стены» с вентилируемыми за счет естественной конвекции воздушным зазором – внутреннего дренажа. Схема подобного технического сооружения представлена на рис.23.
Таким образом , на основании накопленного положительного опыта применения полотна DELTA в системе внутреннего дренажа можно отметить следующие преимущества:
сохранение естественных сложившихся гидрогеологических условий в окружающем грунтовом массиве;
исключение возможной деформации сооружения;
обеспечение надежной защиты эксплуатируемого помещения от попадания влаги и других агрессивных жидкостей через стены и пол здания;
создание дополнительной системы естественной вентиляции и обеспечение нормального тепло-влажностного режима эксплуатации здания;
исключение возможности образования конденсата на стенах и углах подземного помещения;
защита подземного помещения при возможных аварийных протечках через ограждающие конструкции без специальных работ;
сохранение внутренних стен помещений сухими в процессе всего периода эксплуатации здания.
При внутреннем дренировании помещения удаление воды из водоприемного устройства осуществляется с помощью насосов, которые перекачивают воду в систему канализации или другую водоотводящую систему. (рис.24)
Рис. 24. Система водоотведения для внутреннего дренажа
1-трубчатая дрена; 2-водоприемное устройство; 3- водоприемник; 4-дренажные трубы; 5-стена;
6-сточная труба; 7-бетонный пол.
Заключение
Дренажные системы являются неотъемлемой составной частью гидроизоляционной защиты подземных зданий и сооружений. Устройство дренажей позволяет искусственно понижать уровень грунтовых вод и отводить подземные и поверхностные воды от зданий и сооружений. Это способствует предотвращению подтопления заглубленных и подземных сооружений, обеспечивает нормальный режим их эксплуатации, увеличивает долговечность сооружения в целом.
