Использование металла для создания гидроизоляционных мембран.
Наиболее известным материалом, полностью непроницаемым для воды и водяного пара, является металл. Металло-изоляционная мембрана может размещаться как со стороны позитивного, так и со стороны негативного давления воды. Лучше всего ее располагать по внутреннему контуру сооружения, но при этом обеспечивать для нее надежную антикоррозионную защиту. Существует множество вариантов устройства мембраны: с устройством закладных, к которым крепятся металлические листы после бетонирования конструкций; в виде несъемной опалубки; комбинированного типа (рис. 4, 5, 6). Чаще всего металлическую мембрану применяют в виде несъемной опалубки . Толщина листа стали при этом должна быть не менее 6 мм .

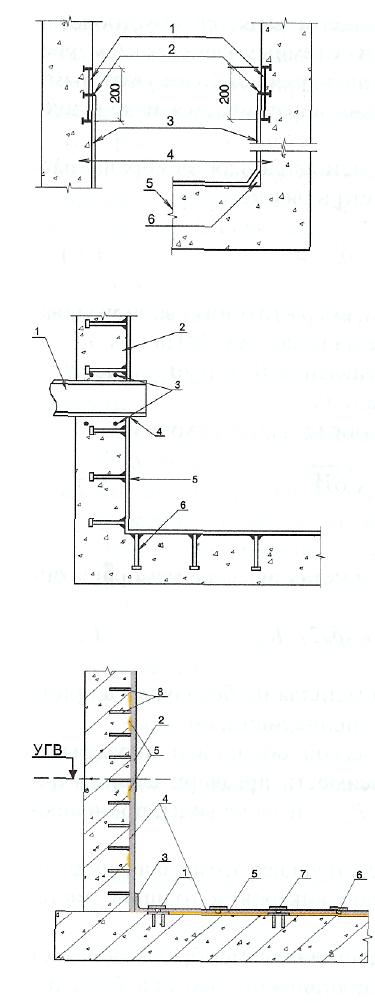

Рис.
4. Устройство металлической
гидроизоляционной мембраны с
использованием закладных
1-
металлическая закладная, устанавливаемая
при отливке конструкции в опалубке;
2 - сварной шов; 3 - лист металлической
мембраны, 5>6 мм; 4 - бетон конструкции;
5 - бетон пола; 6 - канал к системе
обнаружения и устранения протечек.
Рис.
5. Устройство металлической
гидроизоляционной мембраны в виде
несъемной опалубки
1 - гильза под ввод
коммуникаций; 2 -стена;
3 - дополнительная арматура вокруг
гильзы ввода; 4 - сварной шов, возможно
шарнирное соединение с уплотнением
герметиком; 5 - металлическая
гидроизоляционная
мембрана; 6 - анкерные
болты, приваренные к мембране.
Рис.
6. Комбинированная металлическая
гидроизоляционная мембрана в
сооружении, выполненная в виде
несъемной опалубки в стенах и с закладными
в полу.
1- закладная деталь с
анкерами; 2 -листы металлической мембраны
с анкерами;
3 - уголок; 4 - защитное покрытие
металла; 5 - цементный раствор; 6 -
отверстие для нагнетания цементного
раствора; 7 - стальная накладка;
8 - арматурные анкера.
Технология создания металлической мембраны достаточно сложная, она предусматривает ее монтаж, нанесение защитных покрытий на внешнюю поверхность, сварку и проверку герметичности сварных швов, укладку бетона, нагнетание за мембрану тампонажных растворов, нанесение защитного слоя покрытия. Все элементы мембраны (облицовка, ребра жесткости, анкеры) в каждом конкретном случае должны рассчитываться в зависимости от давления воды и объема укладываемого бетона. Металлокаркас мембраны должен иметь требуемую жесткость. Количество сварных соединений должно быть минимальным. Особое внимание уделяется сварочным работам. Они должны обеспечить минимальные температурно-усадочные напряжения.
Металлическая гидроизоляционная мембрана обладает высокой прочностью, водонепроницаемостью при больших давлениях воды и долговечностью. Однако она весьма дорога и многодельна.
Самым большим недостатком металлической мембраны является ее низкая ремонтопригодность и сложность контроля качества.
