4. Расчет ленточных фундаментов и стен подвалов

4.1. Общие положения

Ленточные фундаменты под стены выполняются в монолитном или сборном варианте. При наличии подвала фундаментная стена является одновременно стеной подвала, которая работает совместно с элементами сооружения.

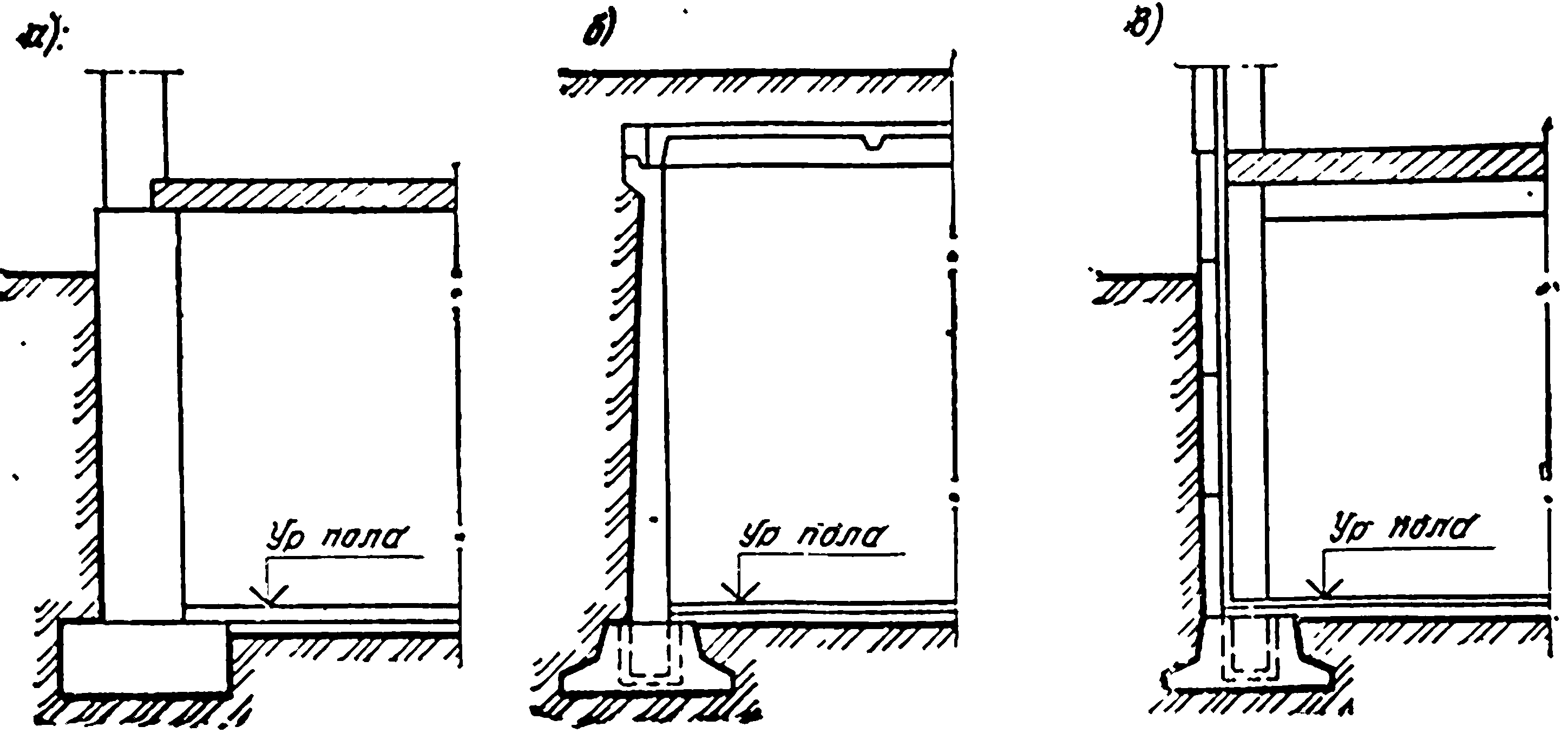

Рис.15. Наружные стены подвала

а – массивная; б – гибкая, опертая на перекрытие; в – гибкая, опертая на колонны

По конструктивному решению стены подвалов зданий и сооружений подразделяются на массивные (рис.15, а) и гибкие (рис.15, б, в). Массивные стены применяются в подвалах зданий и сооружений и выполняются из кирпича, крупных бетонных блоков, панеле и т.д. Гибкие стены выполняются, как правило, в виде железобетонных навесных панелей, работающих на изгиб в вертикальной плоскости. Стены подвалов опираются на перекрытия, располагаемые выше или ниже поверхности грунта.

Стены подвала опертые на колонны рассчитываются по схеме разрезной балки с расчетным пролетом, равным расстоянию между осями колонн, на равномерно распределенную нагрузку от давления грунта, равного среднему давлению в пределах условно принятой расчетной ширины панели.

Наружные стены подвалов, опертые на перекрытия, рассчитываются: на устойчивость положения стен подвалов против сдвига на подошве фундамента (при отсутствии специальных конструктивных мероприятий, удерживающих стену от сдвига); на устойчивость основания фундамента стены (для нескальных грунтов); на прочность скального основания (для скальных грунтов); на прочность элементов конструкций и узлов соединений; по второй группе предельных состояний – на деформации оснований фундаментов стен, на образование трещин в элементах конструкций.

Все эти расчеты, за исключением расчетов на устойчивость основания, в которых следует использовать метод круглоцилиндрических поверхностей скольжения, выполняются так же, как и для свободно стоящих подпорных стен. Расчеты на устойчивость с использованием метода круглоцилиндрических поверхностей скольжения производятся при фиксированном центре этих поверхностей. За центр поверхности скольжения в этих случаях принимается нижняя точка опирания стены на перекрытие.

4.2. Расчет ленточных фундаментов

Ленточные фундаменты наружных стен зданий с подвалами рассчитываются на нагрузки, передаваемые стеной подвала, и на действующее на них давление грунта.

Расчет ленточных фундаментов производится по сечению I-I, проходящему по краю фундаментной стены (рис.16), а при ступенчатой форме фундаментов – и по грани ступени. Расчетные усилия в сечении на 1 м длины фундамента при центральной нагрузке определяются по формулам:

М = 100ра²/2; (56)

Q = 100ра, (57)

где р – среднее давление по подошве фундамента, передаваемое на грунт от расчетных нагрузок; а – вылет консоли фундамента.

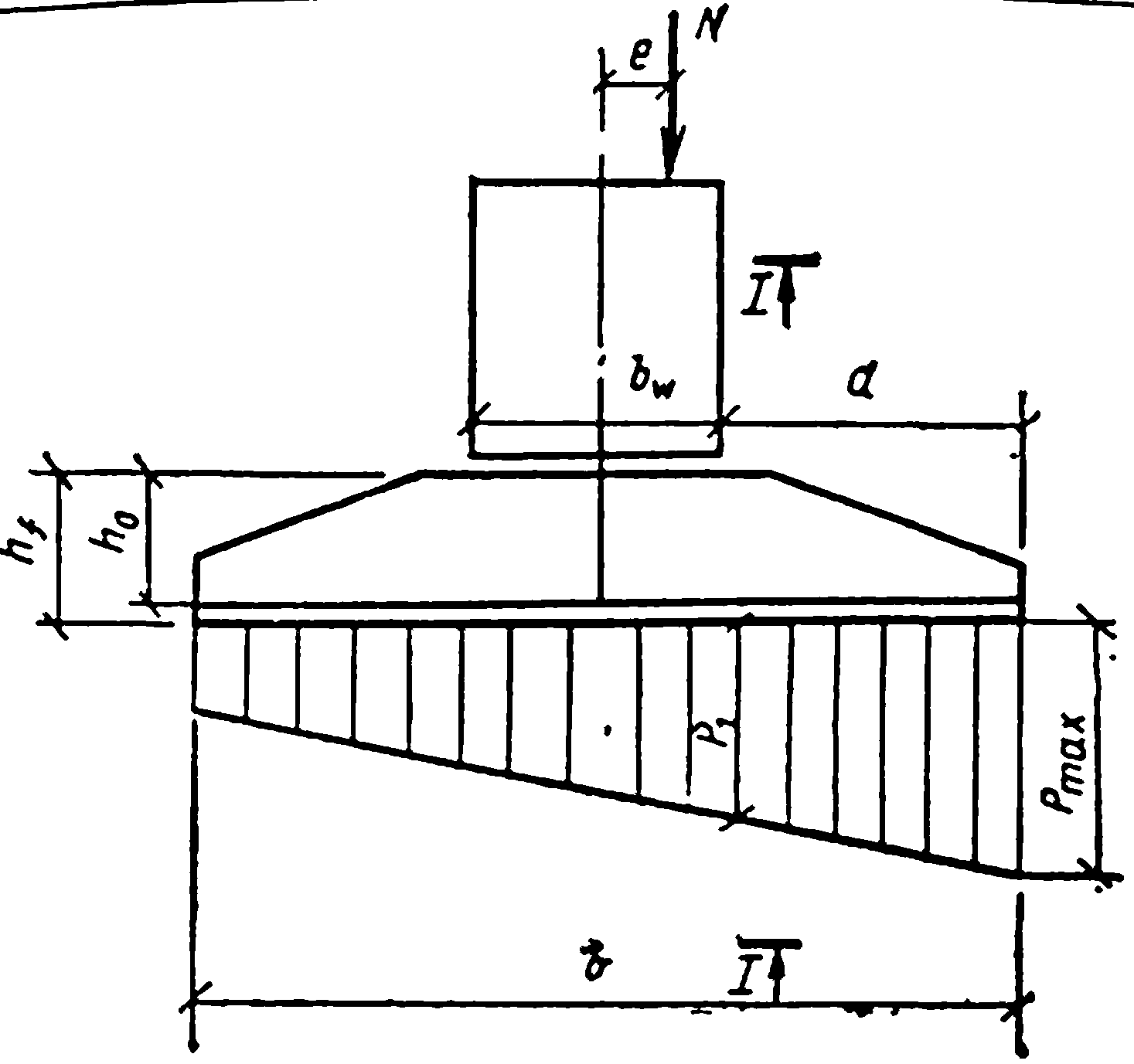

Рис.16. К расчету ленточного фундамента

Расчетные усилия в сечении на 1 м длины фундамента при внецентренной нагрузке (см.рис.16) вычисляются по формулам:

М = а²(2р_max + р₁)/6; (58)

Q = а(2р_max + р₁)/6; (58)

где р_max и р₁ – соответственно давления от расчетных нагрузок, передаваемых на грунт под краем фундамента и в расчетном сечении.

Расчет по прочности нормальных сечений производится на момент от расчетных нагрузок. Подбор площади сечения продольной арматуры производится по формуле

А_s = , (60)

где R_s – расчетное сопротивление арматуры растяжению; ν - коэффициент, определяемый по табл.3 в зависимости от параметра А`₀; h₀ – рабочая высота сечения, принимаемая равной расстоянию от верха фундамента до центра арматуры.

ТАБЛИЦА 3. ЗНАЧЕНИЕ КОЭФФИЦИЕНТА ν

А`0	ν	А`0	ν
0,039 0,058 0,077 0,095 0,113	0,98 0,97 0,96 0,95 0,94	0,139 0,164 0,18 0,204	0,92 0,91 0,9 0,88

Параметр А`₀ определяется по формуле

А`₀ = , (61)

где R_b – расчетное сопротивление бетона для предельного состояния первой группы; b – ширина сечения фундамента.

При расчете наклонных сечений на действие поперечной силы должно соблюдаться условие

Q ≤ 0,35R_bbh₀. (62)

Расчет на действие поперечной силы не производится при

Q ≤ k₁R_btbh₀, (63)

где k₁ – коэффициент, принимаемый для тяжелого бетона равным 0,75; R_bt – расчетное сопротивление бетона осевому растяжению для предельного состояния первой группы.

Расчет элементов без поперечной арматуры производится из условия

Q ≤ Q_b, (64)

где Q – поперечная сила, действующая в наклонном сечении, т.е. равнодействующая всех поперечных сил от внешней нагрузки, расположенных по одну сторону от рассматриваемого наклонного сечения; Q_b – поперечное усилие, воспринимаемое бетоном сжатой зоны в наклонном сечении:

Q_b = k₂R_btbh₀²/c, (65)

где k₂ – коэффициент, принимаемый для тяжелого бетона равным 1,5; с – длина проекции наклонного сечения на продольную ось.

Железобетонные фундаменты рассчитываются по раскрытию трещин, при этом ширина раскрытия трещин, нормальных к продольной оси элемента, определяется по формуле

а_с = 1,2 , (66)

где η – коэффициент, принимаемый равным при стержневой арматуре периодического профиля 1,8, гладкой 1,3, при проволочной арматуре периодического профиля 1,2, гладкой 1,4; σ_s - напряжение в стержнях растянутой арматуры; μ - коэффициент армирования сечения, принимаемый равным отношению площади сечения арматуры к площади сечения bxh₀, но не более 0,02; d – средний диаметр растянутой арматуры:

d = (n₁d₁² + … + n_kd_k²)/(n₁d₁ + … + n_kd_k), (67)

где d₁, …, d_k – диаметры стержней растянутой арматуры; n₁, …, n_k – число стержней соответствующей арматуры.

Напряжение в арматуре определяется по формуле

σ_s = R_sМ/М₁, (68)

где М₁ – момент от действия расчетной нагрузки при коэффициенте надежности по нагрузке γ_f=1:

М₁ = МА_s`/А_s``; (69)

М – момент от действия расчетной нагрузки при коэффициенте надежности по нагрузке γ_f > 1; А_s` - фактическая площадь принятой арматуры; A_s`` - площадь арматуры, требуемая по расчету прочности.

Пример 2. Рассчитать фундаментную плиту с угловыми вырезами (рис.17). На 1 м длины фундамента передается нагрузка 450 кН. Бетон марки М150, имеющий R_bt=0,63 МПа и R_b=7 МПа.

Решение. Среднее давление по подошве фундамента

р = 450·240/(0,4·1,6 + 0,6·2,4) = 0,52 МПа,

а с учетом коэффициента надежности по нагрузке

р` = 1,2·0,52 = 0,62 МПа.

Нагрузка на 1 м ширины фундаментной плиты составит:

q₁ = 0,62·1,6 = 995 кН/м; q₂ = 0,62·2,4 = 1490 кН/м.

Расчет проводим в трех сечениях: I-I – по грани стеновой панели; II-II – по грани угловых вырезов с учетом анкеровки арматуры на величину l_а, равную примерно 9 см; III-III – то же, без учета анкеровки. Расчетные усилия в этих сечениях будут:

М_I-I = 995·0,42²/2 + (1490 - 995)0,235²/2 = 101,3 кН·м;

Q_I-I = 995·0,185 + 1490·0,235 = 534 кН;

М_II-II = 995·0,275²/2 + (1490 - 995)0,09²/2 = 39,6 кН·м;

Q_II-II = 995·0,2 = 199 кН;

М_III-III = 37,5 кН·м;

Q_III-III = 168 кН.

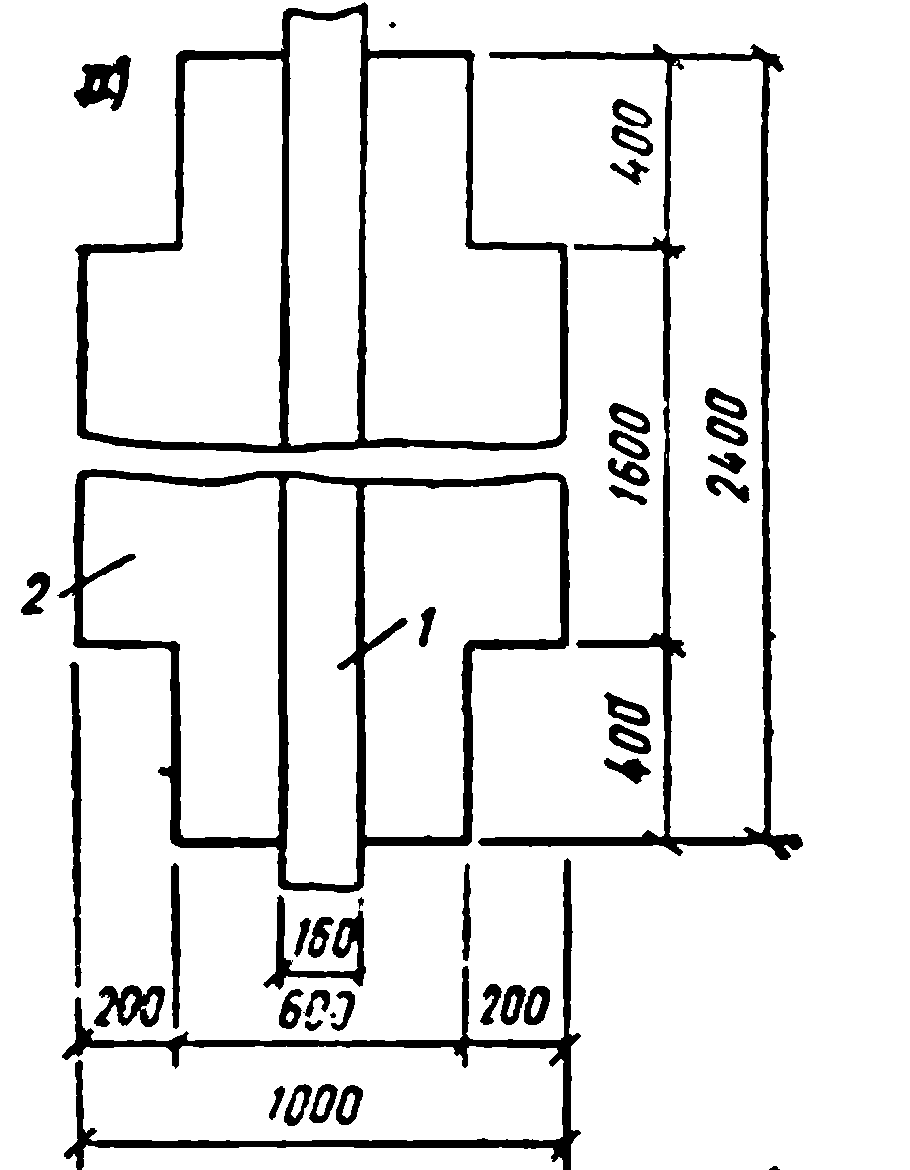

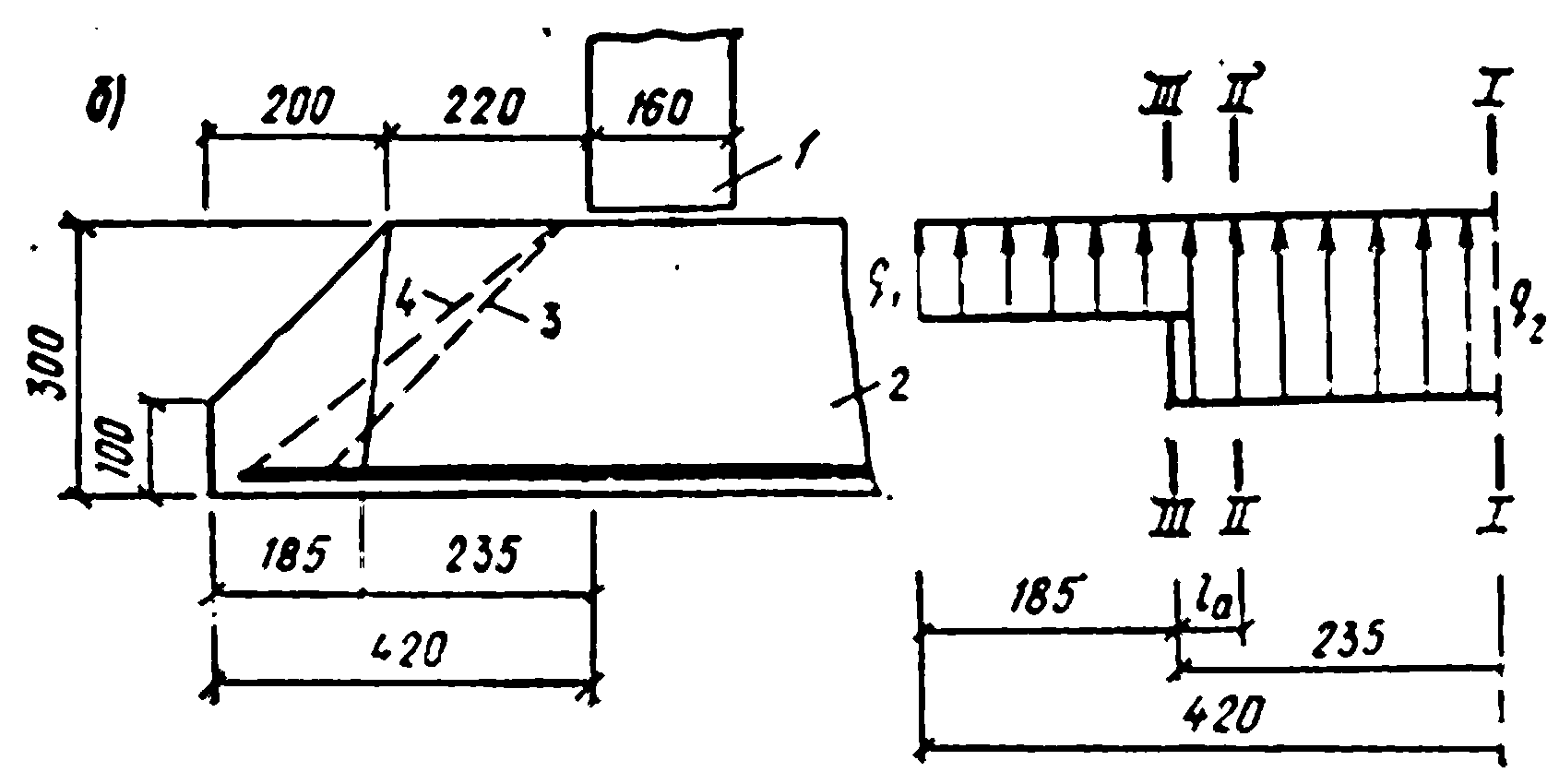

Рис.17. К расчету фундаментной плиты с угловыми вырезами

а – план плиты; б – поперечное сечение плиты; в – схема реактивного давления грунта; 1 – стена подвала; 2 – фундаментная плита; 3, 4 – расчетные наклонные сечения

Определяем необходимую площадь сечения арматуры при h₀=0,3-0,033=0,267 м:

А₀ = (10·130000)/(700·240·26,7²) = 0,0853;

По табл.3 находим ν =0,955; площадь сечения арматуры

А_s = (10·130000)/(34000·26,7·0,955) = 11,67 см²;

сечение II-II

А₀ = (3·960000)/(700·240·26,7²) = 0,033;

при ν =0,983 площадь сечения арматуры

А_s = (3·960000)/(34000·26,7·0,983) = 4,42 см²;

сечение III-III

А₀ = 0,0472; ν =0,976; А_s = 4,23 см².

Армируем двумя сетками – нижней, рабочая арматура которой принята диаметром 8 мм из стали класса А-III в количестве 16 стержней общей площадью 8,04 см², и верхней из арматуры диаметром 5 мм класса Вр-I в количестве 24 стержней общей площадью 4,73 см². Общая площадь арматуры в сечении I-I составляет 12,77 см².

Рассматриваем наклонные сечения 3 и 4. Определяем по формуле (62):

Q = 0,35R_bbh₀ = 0,35·0,7·26,7 = 1516 кН > 534 кН.

Находим по формуле (63):

Q₁ = k₁R_btbh₀ = 0,75·0,063·240·26,7 = 292,4 < 534 кН,

т.е. требуется расчет на действие поперечной силы.

В сечении 3 с=26 см. Тогда а`=а-с=42-26=16 см. Высота сечения для а`:

h` = 10 + 16(30-10)/20 = 26 см;

h₀₁ = 26-4=22 см;

h₀ = (22+26)/2=24 см.

Определяем усилие, воспринимаемое бетоном, и действующее усилие:

Q_b = k₂R_btbh₀²/с = 1,5·0,063·238·24²/26 = 498,3 кН;

Q = Q_I-I – qc = 534 – 1496·0,235 – 995(0,26-0,235) = 159 кН < 498,3 кН.

В сечении 4 принимаем с=37 см. Тогда а`=42-37=5 см и h₀ =18,5 см, откуда:

Q_b = 1,5·0,063·160·18,5²/37 = 140 кН;

Q = 534 – 1490·0,235 – 995(0,37-0,235) = 50 кН < 140 кН.

Расчет по трещиностойкости производим для сечения I-I по расчетным нагрузкам с коэффициентом надежности по нагрузке, равным 1:

М`₁ = M/γ_f = 101,3/1,2 = 84,4 кН·м;

А_I-I=12,77 см²;

μ = А_I-I/(bh₀) = 12,77/(240·26,7) = 0,002;

М₁ = МА_s`/A_s`` = 101,3·12,77/11,68 = 110 кН·м;

σ_s = R_sM₁`/M₁ = 34·10³·844·10⁴/11·10⁵ = 259 МПа;

d = (24·0,5² + 16·0,8²)/(24·0,5 + 16·0,8) = 6,6 мм;

а_с = 1,2·1 = 0,191 мм < 0,3 мм.
