2.3. Оборудование для производства работ

Для силикатизации и смолизации песчаных грунтов применяются забивные инъекторы, для силикатизации просадочных грунтов — инъекторы переменного и постоянного сечения, а для силикатизации просадочных грунтов на больших глубинах через инъекционные скважины — инъекторы-тампоны.

Для закрепления грунтов через скважины в сложных геологических условиях предназначены инъекторы манжетно-тампонного типа. При закреплении грунтов по горизонтальной технологии применяется манжетно-тампонный инъектор (измененный вариант), приспособленный к задавливанию в грунт колонны труб.

Забивной инъектор для закрепления песчаных грунтов состоит из наголовника, колонны глухих звеньев труб, перфорированного звена, наконечника и соединительных частей. Колонну глухих труб инъектора составляют из звеньев длиной 1—1,5 м, имеющих на концах внутреннюю метрическую резьбу по длине 35 мм. Звенья труб соединяются ниппелями. Перфорированное звено инъектора должно иметь длину 0,5—1,5 м и отверстия диаметром 2—3 мм.

2.4. Технологическая схема закрепления

Инъекторы погружают в закрепляемый грунт забивкой, задавливанием и установкой в пробуренные инъекционные скважины. При закреплении грунтов через предварительно пробуренные скважины используется буровое оборудование.

Т ехнологическая схема приготовления гелеобразующей смеси при однорастворной силикатизации и смолизации показана на рис.15, технологическая схема силикатизации просадочных лёссовых грунтов через скважины — на рис.16.

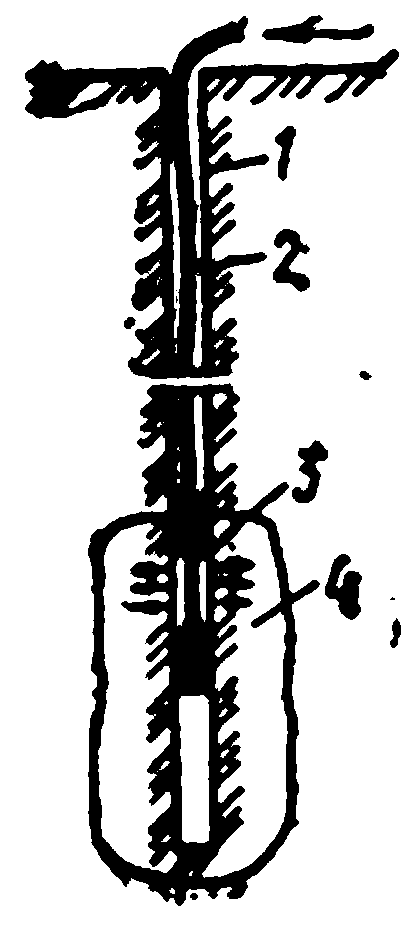

Рис.15. Технологическая схема приготовления Рис.16. Технологическая схема

гелеобразующей смеси при однорастворной силикатизации просадочных лессовых

силикатизации и смолизации грунтов грунтов через скважины

1 – автоцистерна; 2 – емкость для отвердителя исходной 1 – стенка скважины; 2 – шланг для

концентрации; 3 – насосы для перекачивания растворов; подачи закрепляющего раствора;

4 – емкость для отвердителя рабочей концентрации; 3 – инъектор-тампон; 4 – грунтовый

5 – дозатор для отвердителя; 6 – насосы для нагнетания массив, закрепленный двумя заходками

закрепляющих растворов в грунты; 7 – емкости для гелеоб-

разующей смеси; 8 – дозатор для крепителя; 9 – емкость для

крепителя исходной концентрации; 10 – емкость для крепителя

исходной концентрации; 11 – компенсатор для перемешивания

растворов сжатым воздухом; 12 – хранилище для крепителя

При газовой силикатизации нагнетание углекислого газа в грунт производится в режиме заданного давления, определенного при контрольных работах по закреплению грунтов. Давление при нагнетании газа для активизации грунта не должно превышать 0,15—0,2 МПа, а при подаче газа для отверждения силикатного раствора составляет 0,4—0,5 МПа. Нарушение режима подачи газа и превышение предельных значений давлений может привести к разрывам грунта, а следовательно, к нарушению монолитности закрепления.

Перерыв во времени между нагнетанием силиката натрия и газа не должен превышать 30 мин.

Расстояние между инъекторами или скважинами, через которые одновременно производится нагнетание газа, должно быть не менее шести радиусов закрепления.
