2.2. Расчет основных параметров
Расчетный радиус закрепления при силикатизации и смолизации грунта зависит от водопроницаемости грунтов и определяется по табл.9. При создании сплошного закрепленного массива инъекторы или скважины в плане располагаются рядами в шахматном порядке (рис.13 и 14). Расстояния между рядами инъекторов и инъекционных скважин вычисляются
ld = 1,5 r, (3)
а расстояние между ними в ряду – по формуле
ld1 = 1,73 r. (4)
где r – расчетный радиус закрепления от одиночной инъекции, м.
ТАБЛИЦА 9. РАСЧЕТНЫЙ РАДИУС ЗАКРЕПЛЕНИЯ ПРИ СИЛИКАТИЗАЦИИ И СМОЛИЗАЦИИ ГРУНТОВ
Способ |
Грунт |
Коэффициент фильтрации, м/сут |
Радиус закрепления грунта, м |
Двухрастворная силикатизация |
Пески разной крупности |
2-10 10-20 20-50 50-80 |
0,3-0,4 0,4-0,6 0,6-0,8 0,8-1 |
Однорастворная силикатизация |
То же |
0,5-1 1-2 2-5 |
0,4-0,6 0,6-0,8 0,8-1 |
Газовая силикатизация |
» |
0,5-1 1-5 5-20 |
0,3-0,5 0,5-0,8 0,8-1 |
Однорастворная силикатизация |
Просадочный лессовый |
0,2-0,3 0,3-0,5 0,5-2 |
0,4-0,6 0,6-0,8 0,8-1 |
Смолизация |
Пески разной крупности |
0,5-1 1-5 5-10 10-20 20-50 |
0,3-0,5 0,5-0,65 0,65-0,85 0,85-0,95 0,95-1 |

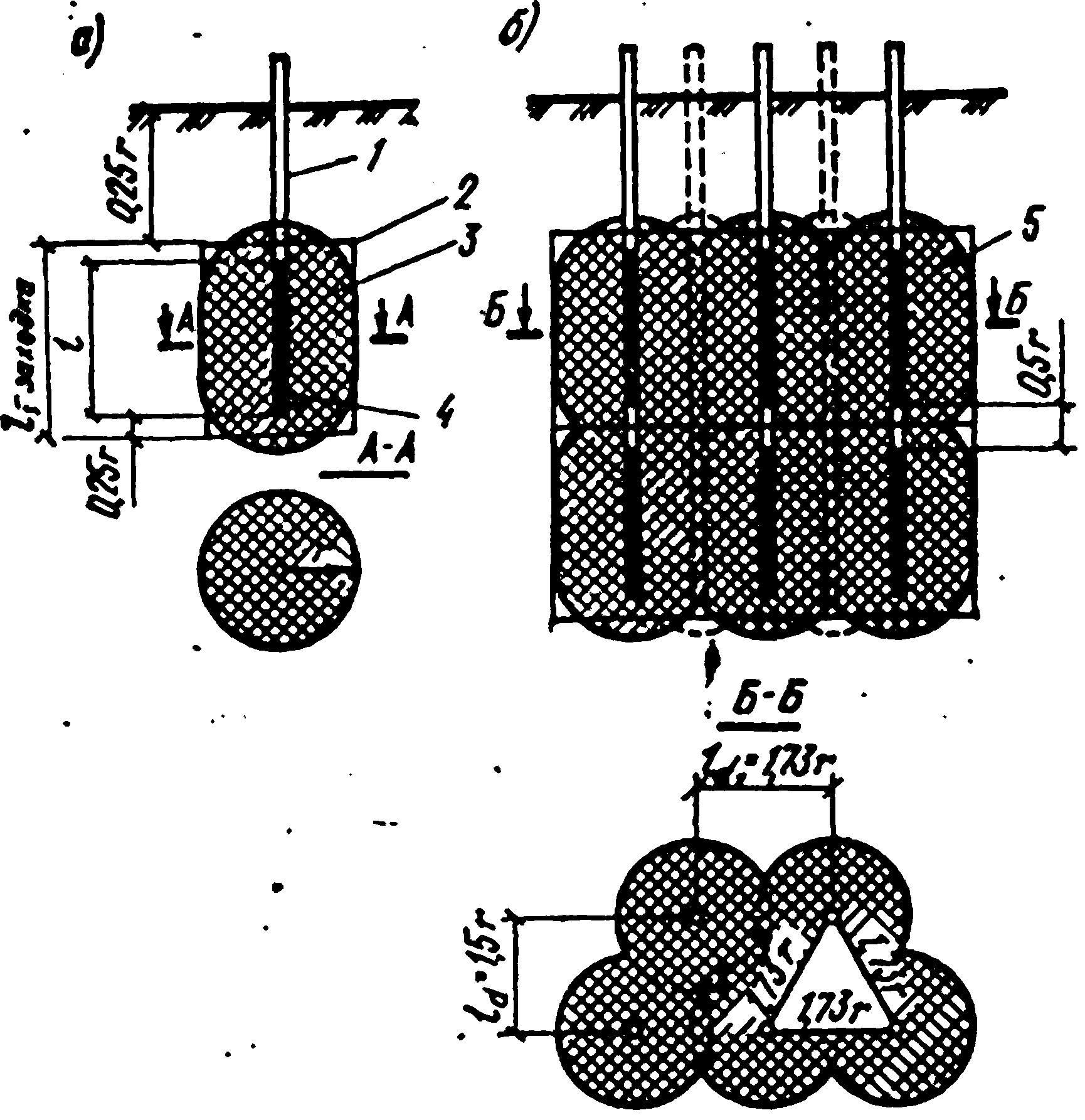

Рис.13. Расчетная схема инъекционного химического закрепления грунтов
а – для одиночной заходки; б – для сплошного
массива; 1 – инъекторы; 2 – расчетный массив

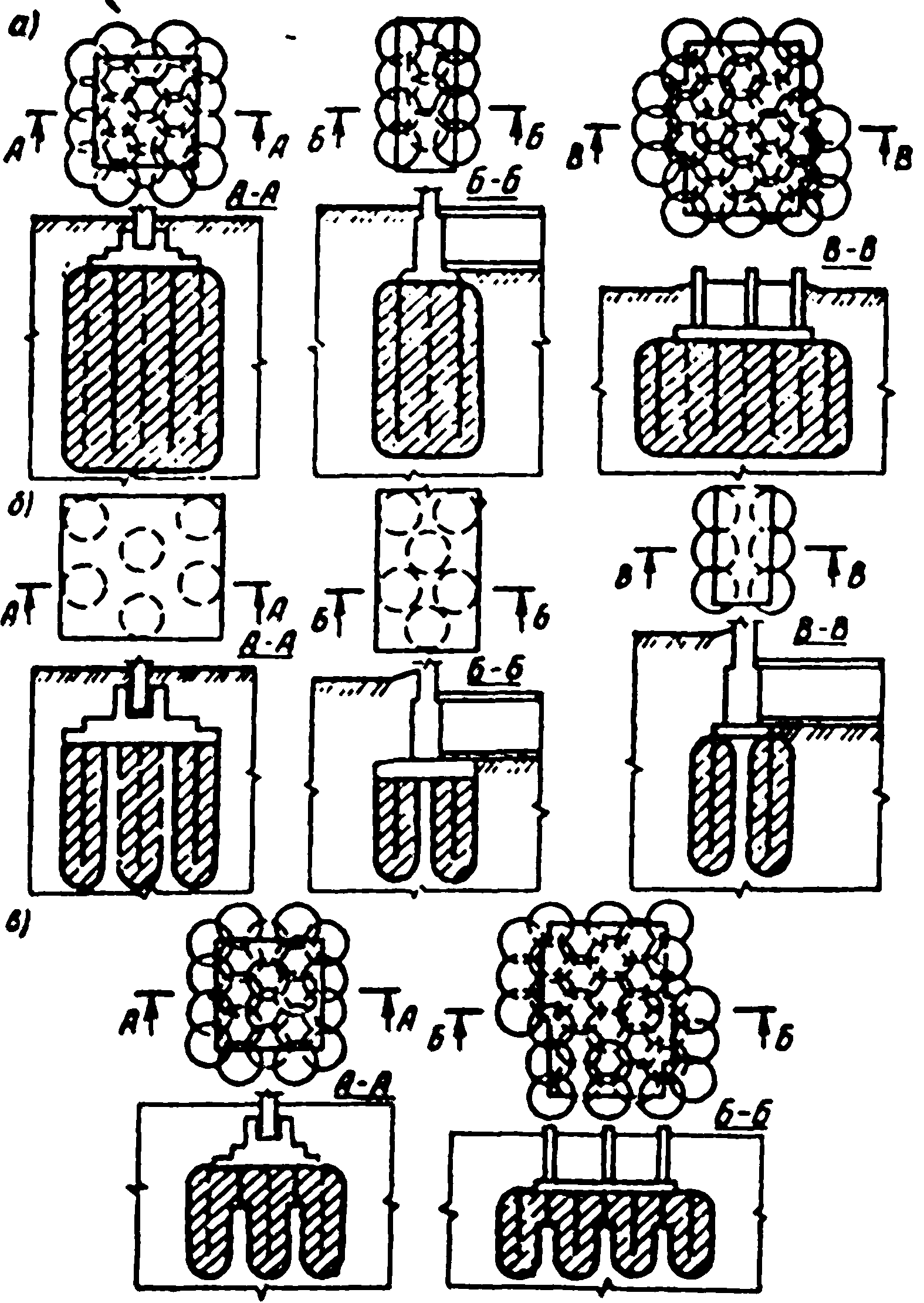

закрепленного грунта от одной заходки; Рис.14. Конструктивные схемы
3 – действительный массив закрепленного грунта инъекционного закрепления грунтов
для однородной среды; 4 – перфорированная часть основания
инъектора; 5 – сплошной массив закрепленного а – сплошного; б – армированного;
грунта в - комбинированного
Для непрерывного закрепления грунтов одним инъектором или через инъекционную скважину по глубине (вертикально, наклонно или горизонтально) закрепляющие реагенты нагнетают последовательно – заходками.
Величина заходки определяется по выражению
ls = l + kr, (5)
где l – длина перфорированной (действующей) части инъектора (скважины), м; k – коэффициент, принимаемый для песков 0,5.
Объем закрепленного грунта, м3, от одиночной инъекции в одну захватку
Vst = πr2ls. (6)
Объемы закрепляющих растворов, л, с рабочими концентрациями в общем случае находятся по зависимости
Vsol = 100Vstna, (7)
где n – пористость грунта, доли единицы; a – коэффициент, принимаемый при двухрастворной силикатизации для каждого раствора 0,5; при однорастворной силикатизации – песков 1,2, лессовых просадочных грунтов 0,7; при смолизации песчаных грунтов 1,0; при газовой силикатизации – песчаных грунтов 0,7, плывунов и просадочных лессовых грунтов 0,8; Vst – общий объем закрепленного грунта.
Объем раствора крепителя с рабочей концентрацией на одиночную инъекцию при однорастворном закреплении песчаных грунтов определяется по формуле
V``sol = V`sol/(1 + α), (8)
где V`sol – объем гелеобразующей смеси на одиночную инъекцию, л; α – объемное отношение отвердителя к крепителю для данной рецептуры.
Объем отвердителя рабочей концентрации находится как разность объемов гелеобразующей смеси и крепителя.
Количество исходного раствора химических реагентов, л, необходимое для приготовления заданного объема раствора рабочей концентрации, для всех способов определяется по выражению
Qsol = (ρ`sol – ρω)υsol/(ρsol – ρω), (9)
где ρsol – плотность исходного раствора, г/см3; ρ`sol – плотность раствора рабочей концентрации, г/см3; ρω – плотность воды, принимаемая равной 1 г/см3.
Количество воды, добавляемое к раствору исходной концентрации при приготовлении раствора рабочей концентрации, находится как разность объемов этих растворов.
При газовой силикатизации количества углекислого газа для предварительной активации грунтов А, кг, и для отверждения силикатного раствора в порах грунта В, кг, рассчитываются по формулам:
А = Vst nc ρg; (10)
В = Vst nbρg, (11)
где ρg – плотность углекислого газа, кг/м3; c – коэффициент, равный 2,5; b – коэффициент, принимаемый для песчаных грунтов 8, для плывунов 10, для просадочных грунтов 4.
