Инъекционное закрепление грунтов способами силикатизации и смолизации
2.1. Общие положения
Силикатизация и смолизация грунтов применяются для повышения несущей способности оснований и устройства фундаментов из укрепленного грунта. Этот метод может применяться в песчаных грунтах с коэффициентом фильтрации от 0,5 до 80 м/сут и в лессовых просадочных грунтах с коэффициентом фильтрации от 0,2 до 2,0 м/сут. Силикатизация и смолизация грунтов осуществляются путем нагнетания в грунт через систему инъекторов или скважин водных растворов или смесей, приготовляемых на основе силиката натрия и синтетических смол с отвердителем. Для закрепления песчаных и просадочных лессовых грунтов применяются способы, описанные в табл.6. На рис.10-12 даны схемы инъекционного закрепления грунтов.
При закреплении песчаных грунтов двухрастворной силикатизацией плотность раствора силиката натрия назначают в зависимости от коэффициента фильтрации грунтов согласно табл.7, а плотность раствора хлористого кальция принимают 1,26-1,28. Для безводного хлористого кальция указанным величинам плотности соответствуют 28-30%-ные значения концентрации.
Химические материалы, применяемые для закрепления грунтов способом силикатизации, должны удовлетворять требованиям действующих стандартов.
Рис.10. Опоры из силикатизированного лессового грунта под строящееся здание
1 – фундамент; 2 – незакрепленный грунт; 3 – закрепленный силикатизацией грунт; 4 – непросадочный грунт

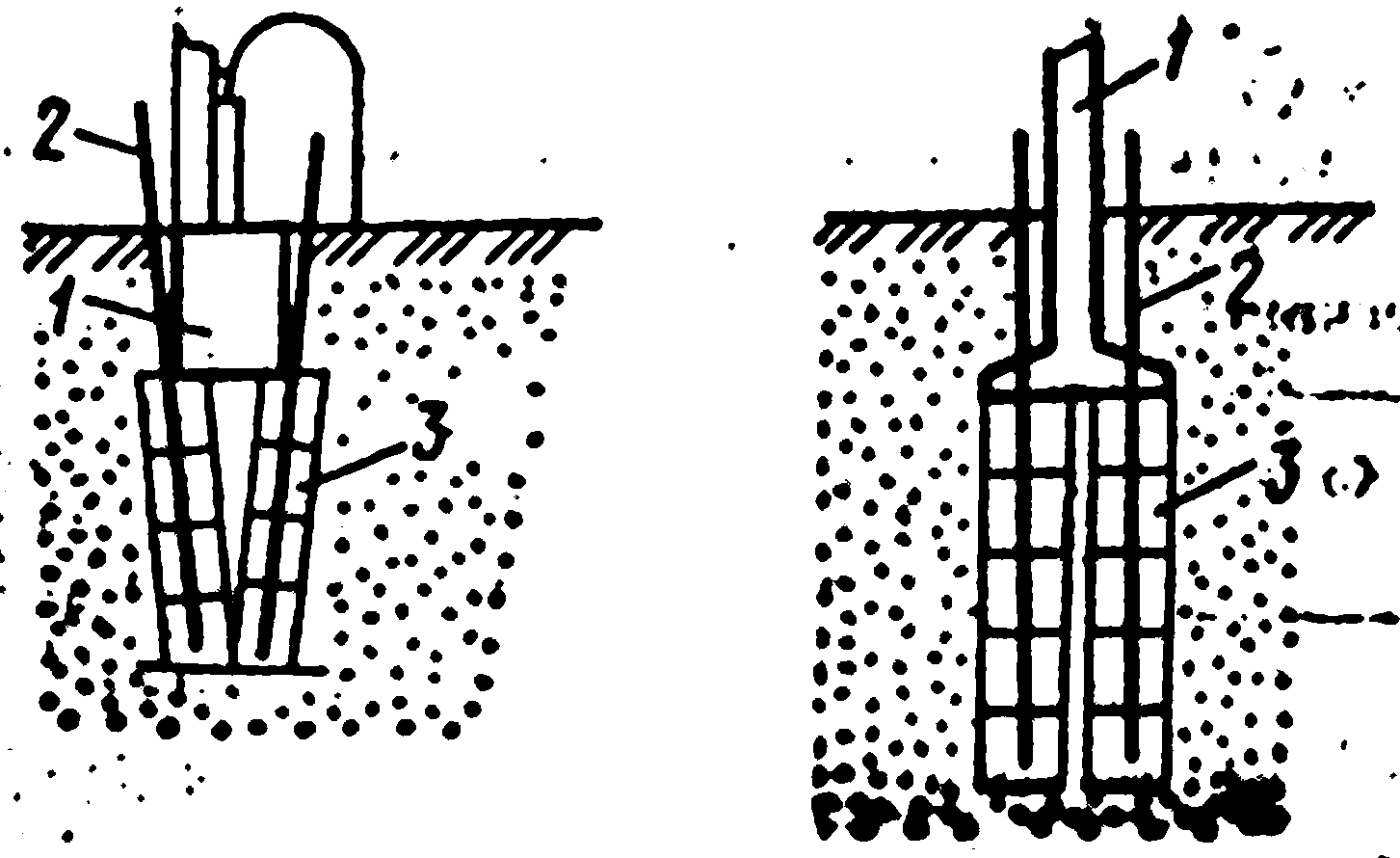

Рис.11. Технологические схемы химического закрепления грунтов под фундаменты существующих зданий
1 – фундамент; 2 – инъекторы; 3 – закрепленный грунт

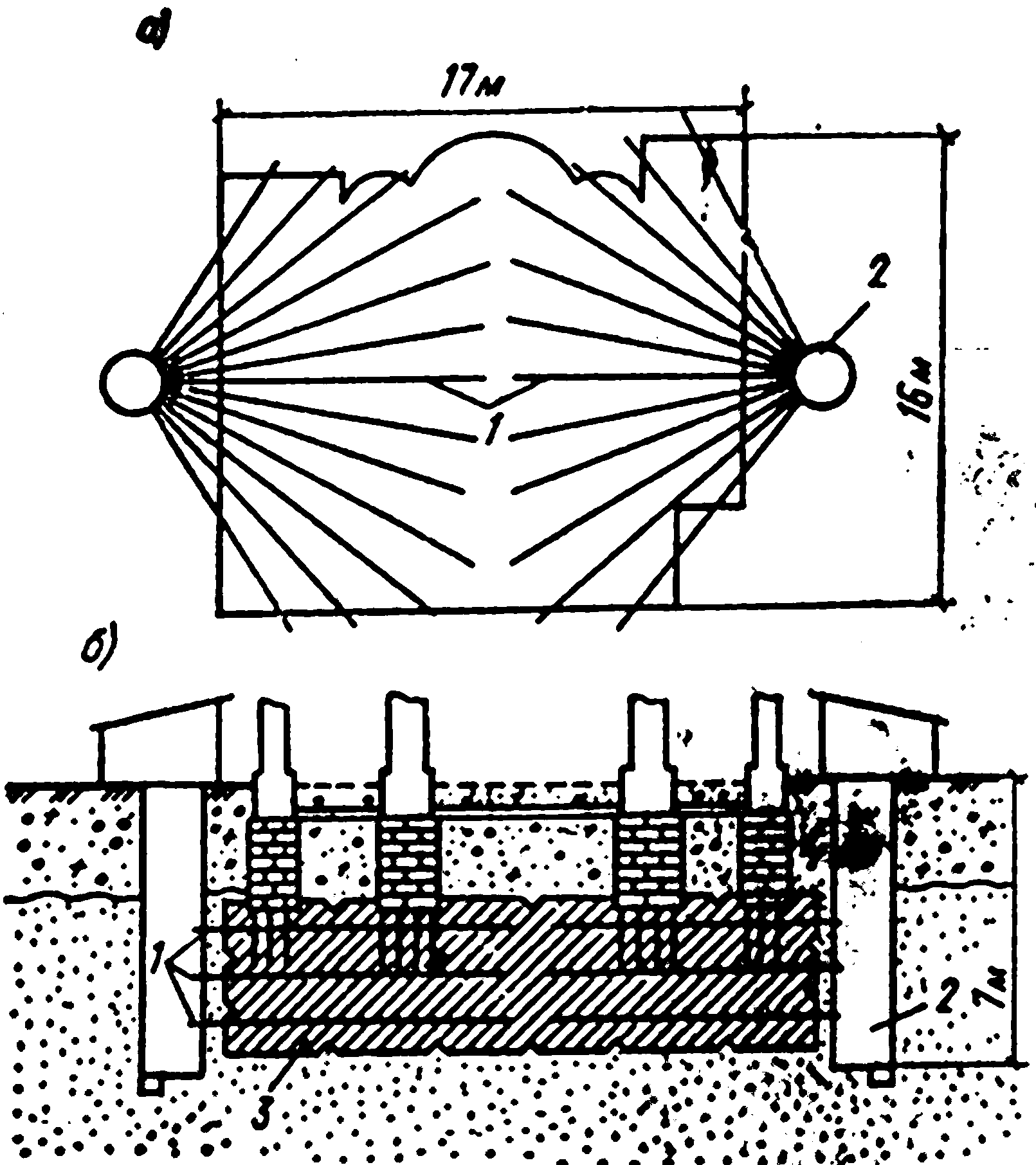

Рис.12. Схема закрепления грунтов под фундаментами существующих зданий по горизонтальной технологии
а – план; б – разрез; 1 – инъекторы; 2 – технологические колодцы; 3 – закрепленный массив
Силикат натрия (содовый или содово-сульфатный) доставляются к месту работы в виде силикат-глыбы или раствора плотностью 1,4—1,5 г/см3. Раствор силиката натрия должен отвечать требованиям ГОСТ 13079-81.
Силикатный модуль есть отношение числа грамм-молекул кремнезема SіО2 к числу грамм-молекул окиси натрия Nа2О. Силикатный модуль является основной характеристикой силиката натрия, определяющей его состав. В процессе производства работ модуль употребляемых растворов силиката натрия подлежит контрольным определениям.
ТАБЛИЦА 6. СПОСОБЫ ХИМИЧЕСКОГО ЗАКРЕПЛЕНИЯ ГРУНТОВ
И ОБЛАСТЬ ИХ ПРИМЕНЕНИЯ
Способ |
Реакция среды закрепляющих реагентов |
Область применения |
Коэффициент фильтрации грунтов, м/сут |
Прочность закрепленного грунта при сжатии*, МПа |
Двухрастворная силикатизация на основе силиката натрия и хлорис-того кальция Однорастворная силикатизация на основе силиката натрия и кремне-фтористоводородной кислоты Однорастворная силикатизация на основе силиката натрия
Газовая силикатизация на основе силиката натрия и углекислого газа
Однорастворная силикатизация на основе силиката натрия и форма-мида с добавкой кремнефтористо-водородной кислоты Однорастворная силикатизация на основе силиката натрия и ортофос-форной кислоты Однорастворная силикатизация на основе силиката натрия и алюми-ната натрия Однорастворная силикатизация на основе карбамидных смол марок М, М-2, М-3, МФ-17 и соляной кислоты То же, и щавелевой кислоты |
Щелочная
»
»
»
»
Кислая
Щелочная
Кислая
»
|
В песках гравелистых, крупных и средней крупности
В песках средней крупности, мелких и пылеватых, в том числе карбонатных В просадочных грунтах, облада-ющих емкостью поглощения не менее 10 мг-экв на 100 г сухого грунта и степенью влажности не более 0,7** То же**
В песках средней крупности, мелких и пылеватых, в том числе карбонатных То же
В песках средней крупности, мелких и пылеватых
В песках средней крупности, мелких и пылеватых, в том числе карбонатных В песках всех видов от пылева-тых до гравелистых, кроме кар-бонатных
В песках всех видов от пылева-тых до гравелистых |
5-80
0,5-20
0,2-2,0
0,2-2,0
0,5-20
0,5-20
0,5-10
0,5-10
0,5-50
0,5-50 |
2,0-8,0 5,0
1,0-5,0 3,0
0,5-1,5 1,0
0,5-3,5 2,0 1,0-5,0 3,0
1,0-0,3 2,0
0,2-0,5 0,35
0,2-0,3 0,25
2,0-8,0 5,0
2,0-8,0 5,0 |
* Под чертой даны средние значения прочности закрепления.
** При других характеристиках грунтов возможность применения силикатизации устанавливается опытным путем.
ТАБЛИЦА 7. ПЛОТНОСТЬ РАСТВОРА СИЛИКАТА НАТРИЯ, ПРИМЕНЯЕМОГО ДЛЯ
ДВУХРАСТВОРНОЙ СИЛИКАТИЗАЦИИ песчаных грунтов (при температуре 18ºС)
Коэффициент фильтрации, м/сут |
Плотность раствора, г/см3
|
2-10 10-20 20-80 |
1,35-1,38 1,38-1,41 1,41-1,44 |
Применяемый при однорастворной силикатизации в качестве отвердителя (коагулянта) алюминат натрия должен удовлетворять следующим требованиям: каустический модуль 1,5-1,7 (отношение Nа2О/Аl2О3), крупность дробления 5-6 мм; содержание нерастворимых взвешенных частиц 1—2 %. Рецептуры растворов при однорастворной смолизации песчаных грунтов приведены в табл.8.
ТАБЛИЦА 8. РЕЦЕПТУРЫ РАСТВОРОВ ДЛЯ СМОЛИЗАЦИИ ПЕСЧАНЫХ ГРУНТОВ
№ рецептуры |
Марка крепите-ля (кар-бамид-ной смолы) |
Плотность крепителя при t=18ºС, г/см3 |
Отвердитель |
Плотность отверди-теля, г/см3 |
Объемное отношение отвердителя к крепителю |
Продолжи-тельность гелеобра-зования, мин |
Порядок приготовления смеси |
1
2 3 4 5 6
7 |
М
М-2 М-2 М-17 М-3 М-3
М-3 |
1,08
1,09-1,1 1,09-1,1 1,08-1,09 1,12-1,13 1,178-1,18
1,178-1,18 |
5 %-ная соляная кислота
5 %-ная щавелевая кислота 5 %-ная соляная кислота То же » Азотнокислый аммоний 5 %-ная соляная кислота
Сульфитно-спиртовая барда 5 %-ная соляная кислота
|
1,023
1,023 1,023 1,09-1,1 1,023 1,1-1,2 1,023
1,15-1,16 1,023 |
0,05-0,06
0,12-0,14 0,07-0,08 0,08-0,10 0,03-0,05 1-2 0,25-0,35
1-2 0,25-0,35 |
40-180
60-180 50-150 40-150 25-150 30-150 -
30-180 - |
В смолу при тщательном пере-мешивании вливают кислоту То же » » » Крепитель смешивают с азот-нокислым аммонием, затем добавляют кислоту К сульфитно-спиртовой барде добавляют кислоту, затем кис-лый раствор сульфитной барды смешивают с крепителем |
П р и м е ч а н и е. Способ смолизации по рецептуре № 2 применяется для закрепления карбонатных песков.
Преимуществом смолизации перед однорастворной силикатизацией песков является возможность значительно более прочного закрепления грунтов. Для глубинного закрепления смолизацией, не связанного с последующим вскрытием закрепленных грунтов (например, при усилении оснований, устройстве фундаментов или защитных стенок), следует применять способы на основе карбамидных смол марок М, М-2, МФ-17. При смолизации грунтов с целью проходки подземных выработок допускается применять способы на основе смолы марки М-3, содержащей наименьшее количество свободного формальдегида (0,3-0,5%).
Рабочая концентрация смолы достигается следующим образом: крепитель М-2 разбавляется водой в соотношении 1 : 0,8 до плотности раствора 1,09 г/см3, являющейся нижним пределом разбавления; крепитель М-3 разбавляется водой в соотношении 1 :0,5 до плотности раствора 1,12 г/см2; крепитель МФ-17 разбавляется водой в соотношении 1 : 2 до плотности 1,08 г/см3. При разбавлении смолы растворами азотнокислого аммония или сульфитно-спиртовой барды раствор наиболее стабилен в отношении продолжительности гелеобразования.
Применяемые при смолизации в качестве крепителей растворы карбамидных смол по физическим и химическим характеристикам должны удовлетворять нормам, а щавелевая (кристаллогидрат) и соляная (жидкость) кислоты-требованиям ТУ ІI-1391-5 и ГОСТ 13282—76.
