1.4. Уплотнение трамбующими машинами

Уплотнение грунтов трамбующими машинами непрерывного действия производится для всех видов грунтов и, как правило, в стесненных условиях, при ограниченном фронте работ для возведения обратных засыпок котлованов, траншей, засыпки всевозможных пазух, щелей, вблизи подземных конструкций, в местах примыкания земляных сооружений к бетонным н другим конструкциям.

Основными типами трамбующих машин являются:

самоходные трамбующие машины на базе трактора (ДУ-12);

самоходные прицепные виброкатки (Д-684 и др.);

самопередвигающиеся виброплиты (Д-604, Д-605, Д-639 и др.) и вибротрамбовки (ВУТ-3, ВУТ-4, ВУТ-5 и др.);

подвесные на кране виброплиты и вибротрамбовки (ПВТ-3, ВПП-2А и др.);

механические трамбовки с пружинно-воздушным механизмом (ИС-4502, ИС-4504 и др.), с компрессорно-воздушным ударным механизмом, с пружинным ударным механизмом и др.

Трамбующие машины непрерывного действия, основанные на ударном воздействии, имеют практически одинаковую эффективность при уплотнении песчаных и глинистых грунтов, а машины, основанные на вибрационном и виброударном воздействии эффективны только в песчаных грунтах. Основные технические показатели работы этих машин приведены в табл.5.

Тип трамбующих машин непрерывного действия для уплотнения грунтов выбирается, с одной стороны, с учетом эффективности их работы, сменной производительности, возможности самопередвижения, вида базовой машины и т. п., а с другой — в зависимости от стесненности условий производства работ, объема работ, вида применяемого грунта и других факторов.

Самоходные трамбующие машины и виброкатки обычно применяются при фронте работ, достаточном для их маневрирования и разворота.

Самопередвигающиеся виброплиты и механические трамбовки целесообразны при весьма ограниченном фронте работ, а подвесные и ручные трамбовки — в труднодоступных местах.

Перед началом производства работ по уплотнению грунтов трамбующими машинами выполняются опытные работы, которые (так же как и подготовка поверхности для отсыпки грунта, подготовка самого грунта, отсыпка, разравнивание и уплотнение грунта, контроль качества уплотнения при достаточном фронте работ) выполняются по аналогии с описанными выше работами при уплотнении грунтов укаткой. Основное отличие состоят лишь в том, что при ограниченном фронте работ доувлажнение грунтов производят до их отсыпки, а в труднодоступные места грунт отсыпают экскаваторами, погрузчиками и разравнивают вручную.

Так как уплотнение грунтов трамбующими машинами применяется в стесненных условиях, пункты проверки качества уплотнения назначаются чаще, чем при других методах, и принимаются из расчета один пункт на каждые 100—300 м² уплотненной площади и обязательно не менее одного на каждом отдельном участке площадью 20—40 м².

1.5. Уплотнение грунтов тяжелыми трамбовками

Уплотнение грунтов тяжелыми трамбовками производится свободным сбрасыванием с помощью крана-экскаватора с высоты 5—10 м трамбовок диаметром 1,4—3,5 м и весом 40—150 кН. Тяжелые трамбовки применяются для уплотнения всех видов грунтов в их природном залегании (просадочных, засоленных, насыпных, рыхлых песчаных грунтов), а также вновь отсыпанных при подготовке оснований под фундаменты, устройстве грунтовых подушек, возведении планировочных насыпей, земляных сооружений, обратных засыпках котлованов и т. п.

Эффективность уплотнения грунтов тяжелыми трамбовками определяется диаметром, весом, высотой сбрасывания трамбовки, а также степенью плотности, влажности, структурной прочностью уплотняемых грунтов. С увеличением диаметра, веса и высоты сбрасывания трамбовки глубина уплотнения возрастает (см. табл.5). Наибольшая эффективность уплотнения грунтов по глубине достигается при оптимальной влажности. При повышении степени плотности и структурной связности эффективность уплотнения снижается (в частности, в насыпных грунтах глубина уплотнения обычно на 30—40% больше, чем в грунтах естественного сложения).

Основания на уплотненных тяжелыми трамбовками различного вида грунтах проектируются так же, как и на просадочных с I типом грунтовых условий.

Уплотнение грунтов тяжелыми трамбовками весом до 50—70 кН выполняется с помощью оборудованных стрелой-драглайн строительных кранов-экскаваторов Э-1252 и Э-10011 грузоподъемной силой соответственно 250 н 180 кН, а трамбовками весом 100—150 кН — карьерных кранов-экскаваторов Э-2502 грузоподъемной силой 500—600 кН. В целях обеспечения нормальной работы крана-экскаватора в тяжелом режиме грузоподъемная сила крана-экскаватора должна в 3—4 раза превышать вес трамбовки. Для обеспечения требуемой высоты сбрасывания в необходимых случаях стрела удлиняется за счет вставки в среднюю часть дополнительного звена.

Т рамбовка изготовляется из железобетона, имеет в плане форму круга или многоугольника (с числом сторон не менее восьми). Поддон и боковые стенки ее сворачиваются из листовой стали толщиной 8—16 мм, а подъемные петли — из листовой стали толщиной 20—40 мм (рис.5). Трамбовка подвешивается к рабочему тросу крана-экскаватора с помощью вертлюгов и промежуточного троса длиной 1—1,5 м с грузом весом 200—500 Н, которые обеспечивают натяжение рабочего троса и исключают его преждевременный износ вследствие образования перегибов.

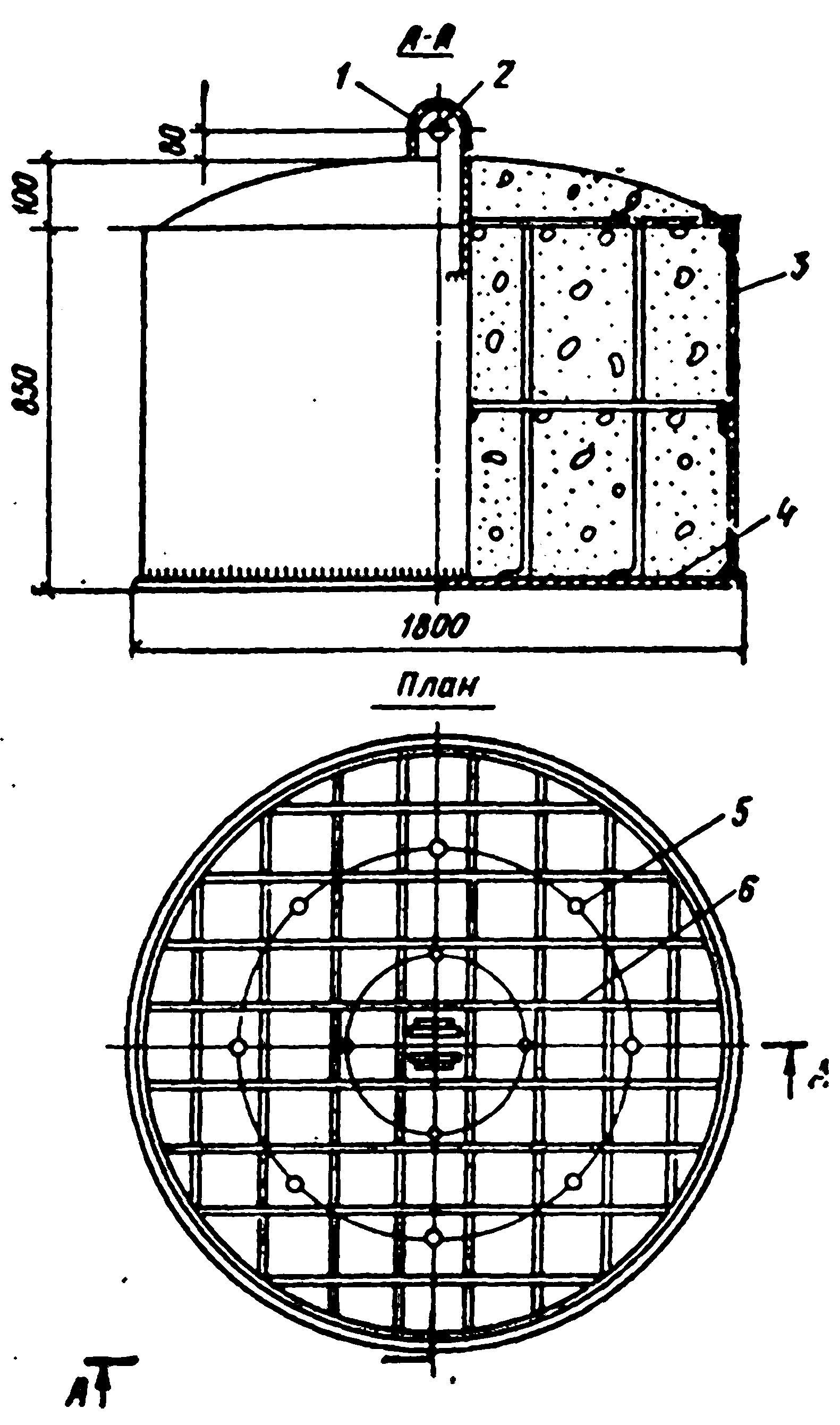

Рис.5. Трамбовка для поверхностного уплотнения грунтов

1 – скоба для подъема трамбовки; 2 – отверстие в скобе; 3 – кожух; 4 – поддон; 5 – вертикальная арматура; 6 – горизонтальная арматура

До начала производства работ обычно выполняется опытное уплотнение грунтов тяжелыми трамбовками для уточнения режима и эффективности уплотнения грунтов при их различной влажности по схеме, приведенной на рис.6. Уплотнение производится с замером понижения уплотняемой поверхности по металлическим штырям, забитым по центру каждого следа, нивелированием после каждых двух ударов трамбовки. По результатам опытного уплотнения строятся графики понижения уплотняемой поверхности (рис.1), по которым уточняются величина понижения уплотняемой поверхности, число ударов, необходимое для уплотнения до отказа. Кроме этого, после уплотнения закладывают шурфы или проходят радиометрические скважины на глубину не менее двух диаметров трамбовки. При этом определяются изменения по глубине плотности сухого грунта и его влажности, а также глубина уплотнения.

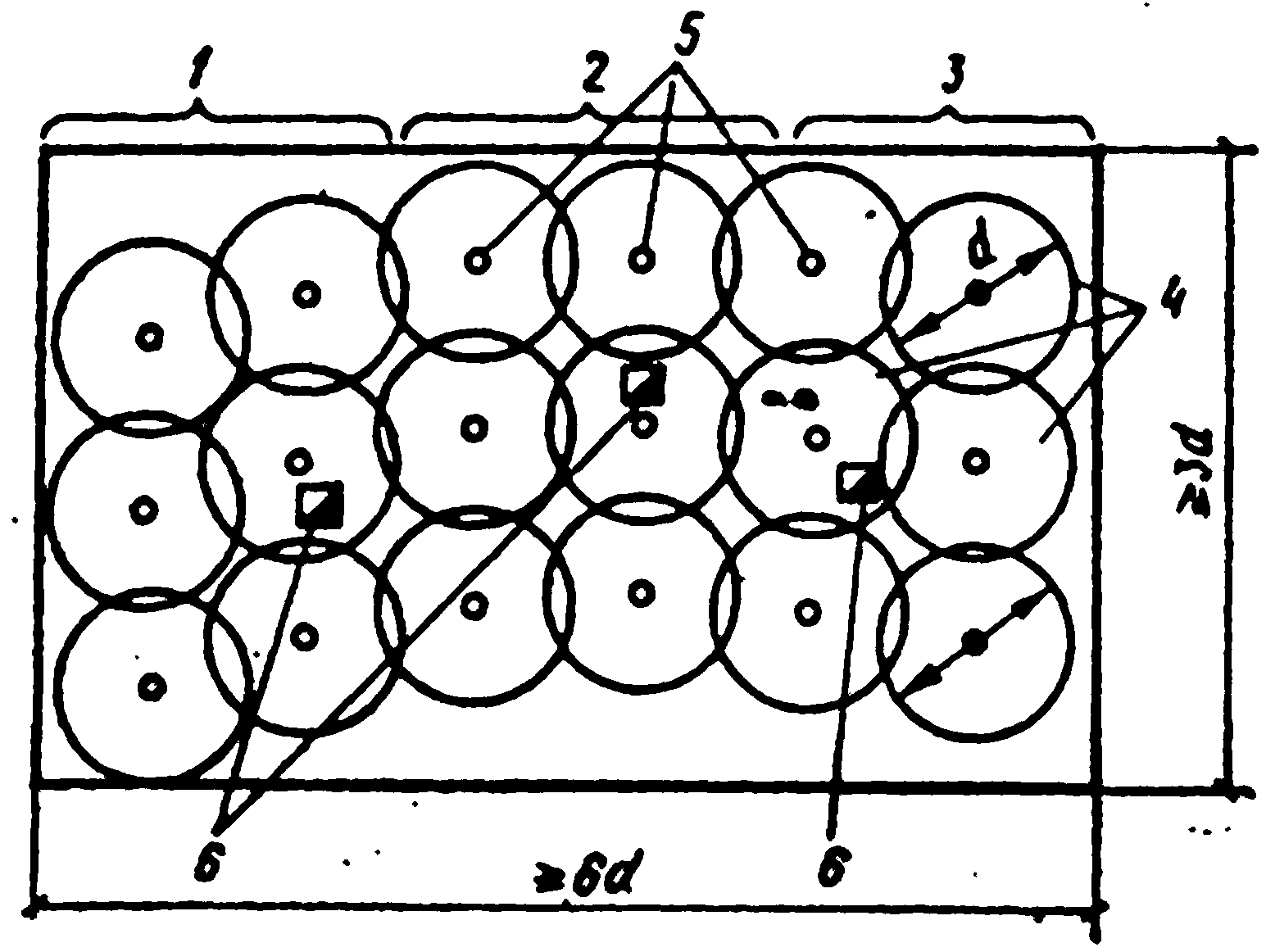

Рис.6. Схема опытного участка для уплотнения грунтов тяжелыми трамбовками

1-3 – участки грунта с влажностью соответственно 0,8ω_р, ω_р, 1,2ω_р; 4 – следы ударов трамбовки; 5 – точки нивелирования (штыри); 6 – шурфы или радиометрические скважины для определения ρ_d и ω

Уплотнение грунтов тяжелыми трамбовками выполняется после планировки поверхности котлована и подкатка ее тракторами или катками при наличии насыпных грунтов. При этом котлован должен быть огражден от попадания поверхностных вод с окружающей территории.

Трамбование производится с перекрытием следов (см. рис.6) отдельными циклами при постоянном поворачивании стрелы по мере перехода с одного следа на другой. По каждому следу выполняется по два—четыре удара трамбовки. Для перехода с одного цикла на другой изменяется вылет стрелы или кран переезжает назад.

Такая последовательность сохраняется до тех пор, пока не будет произведено заданное число ударов трамбовки по каждому следу.

После окончания трамбования верхний разрыхленный слой грунта доуплотняется легкими ударами трамбовки при сбрасывании ее с высоты 0,5—1 м или укаткой. Если после трамбования отметка основания окажется ниже проектной, производится подсыпка местного грунта с уплотнением его укаткой.

В дождливое и сухое время года уплотнение тяжелыми трамбовками производится с учетом сохранения влажности уплотняемых грунтов близкой к оптимальной, а в зимнее время пря талом состоянии грунта и его природной влажности — с учетом возможной глубины промерзания в течение суток и производительности применяемого оборудования в сутки.

Качество работ по уплотнению тяжелыми трамбовками грунтов с оптимальной влажностью проверяется по отказу при контрольном трамбовании после двух-трех ударов трамбовки в пунктах, располагаемых из расчета один пункт на каждые 100 м² уплотненной площади. При уплотнении грунтов с влажностью, отличающейся от оптимальной более чем на ±0,02, качество уплотнения проверяется определением плотности сухого грунта через 0,25—0,5 м по глубине при толщине уплотненного слоя до 2—2,5 м и 0,5—0,75 м при большей толщине. Для определения плотности закладывают шурфы (или проходят радиометрические скважины) из расчета один шурф на каждые 300 м² уплотненной площади.
