4.8. Бескотлованные свайные фундаменты
В отдельных случаях свайные фундаменты могут выполняться с планировочных отметок, а ростверки (сборные или монолитные) располагаться выше этих отметок. Такие конструкции называются бескотлованными. Они целесообразны для объектов, имеющих большую протяженность или занимающих большую площадь, а также при строительстве в стесненных условиях.
Бескотлованные свайные фундаменты получили применение при строительстве опор эстакад, технологических трубопроводов, фундаментов под отдельно стоящие емкости и под прочее оборудование.

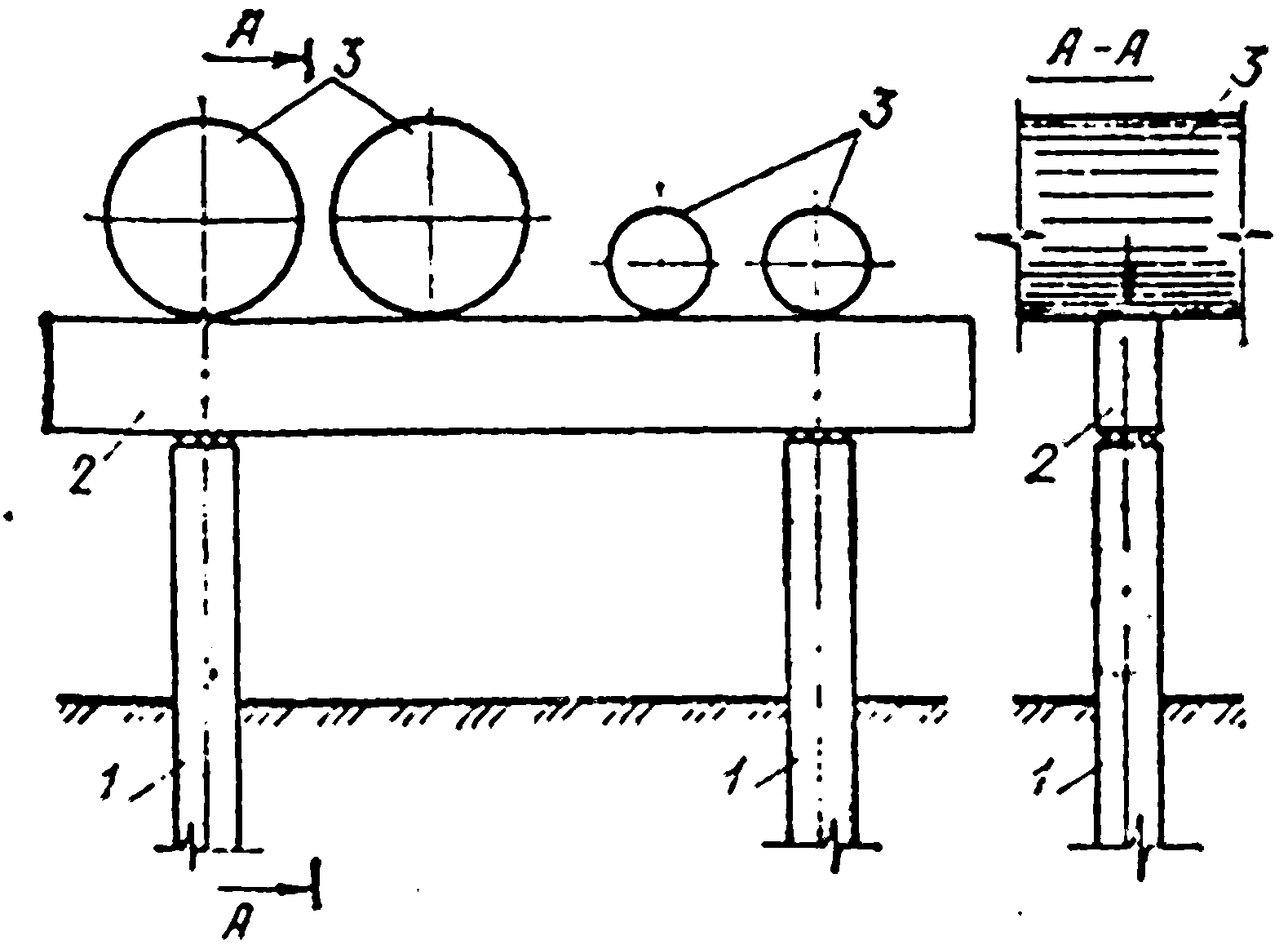

Рис.4.11. Бескотлованная конструкция свайного фундамента под опоры трубопроводов
1 – свая; 2 – ригель; 3 - трубопроводы
Для отдельных промышленных зданий, в которых технологическое оборудование приподнято над отметкой 0,00, а габариты ростверков не влияют на размер используемых производственных площадей, также оказывается возможным применять конструкцию этого типа. На рис.4.11 приведена конструкция бескотлованных свайных фундаментов для опор трубопроводов.
5. Выполнение свайных работ
Для выполнения свайных работ применяется оборудование, которое можно подразделить на основное и вспомогательное. К основному оборудованию относятся: копры и молоты для погружения свай заводского изготовления; буровые станки для изготовления буронабивных свай; крановое оборудование, используемое для навесных копровых стрел или буровых рабочих органов; автобетоносмесители большой вместимости, приготовляющие и доставляющие литую бетонную смесь для буронабивных свай. К вспомогательному оборудованию относятся машины и механизмы общестроительного назначения (автотранспортные средства, машины для земляных работ, погрузо-разгрузочные средства, компрессоры, оборудование для сварочных работ и т.п.). К вспомогательному оборудованию можно отнести также свайные наголовники, инвентарные хомуты для срезки голов свай, отбойные молотки, бетонолитные трубы, бункера и бадьи для приемки и укладки бетонной смеси.
Для контроля качества выполнения свайных работ используются приборы и оборудование, к которым относятся геодезические инструменты, отказомеры, гаммаплотномеры, приборы для неразрушающих способов определения марок бетона свай и ростверков, фактических величин защитного слоя бетона и т.п.
5.1. Погружение свай заводского изготовления
Сваи заводского изготовления погружаются в грунт забивкой с помощью молотов, вибропогружением с помощью вибропогружателей, вдавливанием (или вибровдавливанием) с помощью специальных агрегатов.
Наиболее широкое применение на объектах промышленного и гражданского строительства получил способ забивки, а на объектах транспортного и гидротехнического строительства – способ вибропогружения.
Существует два метода погружения свай: с помощью копров, когда молот (или вибропогружатель) закрепляется в направляющих копровой стрелы, служащей для удерживания сваи в заданном (вертикальном или наклонном) положении в течение всего периода погружения; бескопровый, когда молот (или вибропогружатель), подвешенный на крюке крана, устанавливается на голову сваи, которая удерживается в заданном положении инвентарным металлическим или деревянным кондуктором. Последний метод применяется главным образом для погружения свай и свай-оболочек в транспортном и гидротехническом строительстве.
По конструктивным особенностям копры подразделяются на рельсовые, самоходные и навесные.
Рельсовые копры применяются, как правило, при погружении свай большой длины (до 20 м) и массы (до 8 т), а также в тех случаях, когда площадка строительства сложена от поверхности слабыми грунтами и давление на грунты дна котлована не может быть более 0,05 МПа.
Самоходные копры на базе тракторов и трубоукладчиков применяются главным образом в случаях, когда длина погружаемых свай массой до 1 т не превышает 12 м, а свайные фундаменты спроектированы в виде лент.
Навесное копровое оборудование на экскаваторах и кранах применяется для погружения свай, расположенных в плане в виде лент или групп (кустов) при длине до 14 м и массе до 6 т.
Молоты, используемые для погружения свай, по конструктивным особенностям подразделяются на механические, паровоздушные одиночного действия, дизельные штанговые и трубчатые, вибропогружатели.
Механические молоты представляют собой чугунные или стальные болванки, устанавливаемые в направляющих копровой стрелы и поднимаемые на требуемую высоту лебедкой. Сброс осуществляется механическим устройством. Масса механических молотов обычно не превышает 5 т, а частота ударов – 4-12 в 1 мин. В связи с низкой производительностью механические молоты широкого применения не получили.
Паровоздушные молоты применяют, как правило, для погружения свай массой до 8 т. Эти молоты позволяют за счет регулирования высоты подъема ударной части изменять энергию удара. Их применение не зависит от осадок свай при погружении и от температуры окружающего воздуха. Недостатками паровоздушных молотов являются отсутствие энергетической автономности и необходимость обеспечения их компрессорами (или паровыми котлами) большой производительности.
Энергетической автономностью обладают дизельные молоты. Штанговые дизельные молоты предназначены для погружения деревянных и железобетонных свай массой до 2,5 т. Трубчатые дизельные молоты обладают более высокой по сравнению со штанговыми энергией удара и применяются для погружения железобетонных свай массой до 6 т.
Недостатком дизельных молотов являются ограниченные возможности в регулировании энергии удара, плохая заводимость при осадках свай более 200 мм (когда молот работает в режиме свободного сброса) и понижение работоспособности при нагревании.
Вибропогружатели применяются главным образом для погружения железобетонных полых круглых свай и свай-оболочек или иногда призматических свай большой (20 м) длины.
При сооружении свайных фундаментов для объектов жилищно-гражданского и промышленного строительства наибольшее применение находят дизельные молоты (штанговые и трубчатые), на объектах транспортного и гидротехнического строительства – паровоздушные молоты и вибропогружатели.
Подбор копрового оборудования производится при следующих условиях: давление на грунт не должно превышать допустимое; копер должен обеспечивать заданную точность погружения свай в плане и по вертикали; длина свай не должна превышать полезной высоты стрелы; грузоподъемность копра должна быть больше или равна сумме масс сваи, наголовника и полной массы молота.
