4.4. Свайные фундаменты каркасных зданий со сборными ростверками
Общий вид свайного фундамента со сборным ростверком под сборную железобетонную колонну показан на рис. 4.2. При сборном ростверке сваи заделываются на 5-10 см без выпусков арматуры в подготовку из бетона марки М150, назначение которой – выравнивание голов свай. Ростверк устанавливается на подготовку на растворе. Такой фундамент допускается применять при отсутствии выдергивающих нагрузок на сваи.
Номенклатура сборных ростверков весом до 120 кН под колонны сечениями 40Х40 и 60Х40 см, разработанная институтом Фундаментпроект (инв.№12530), приведена в табл.4.5, а их выбор выполняется по табл.4.6.

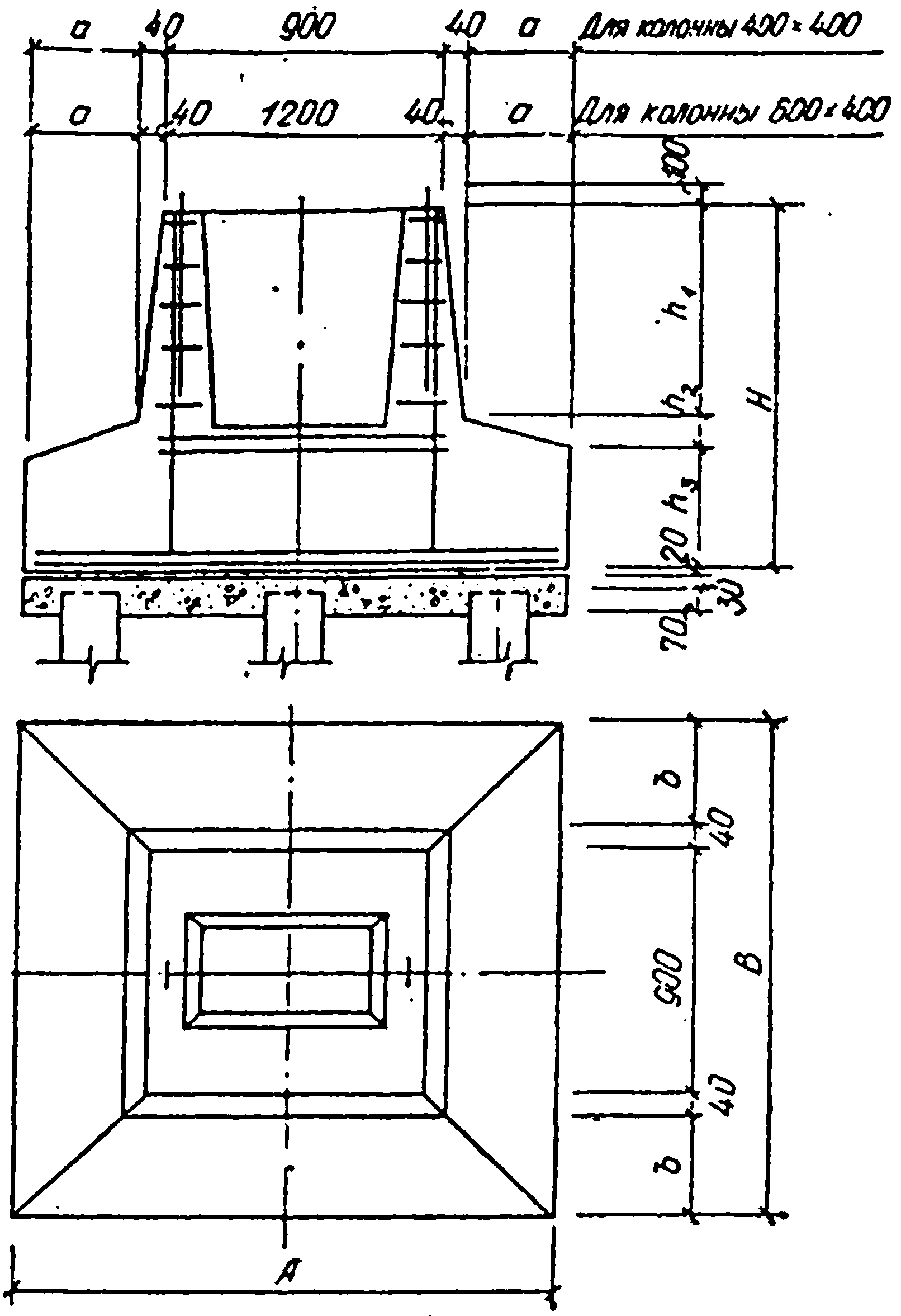

Рис.4.2. Свайный фундамент
со сборным стаканным ростверком
Свайные фундаменты со сборными ростверками, выполняемыми на планировочных отметках или ниже их, как правило, оказываются менее экономичными по сметной стоимости, чем свайные фундаменты с монолитными ростверками, поэтому эффективность применения сборных ростверков в каждом конкретном случае должна обосновываться с учетом снижения трудоемкости и сроков строительства.
4.5. Безростверковые свайные фундаменты каркасных зданий
Фундаменты, состоящие из одной сваи, то есть безростверковые свайные фундаменты, могут применяться при расчетных вертикальных нагрузках до 1000 кН на сваю квадратного сечения, до 3000 кН на полую круглую сваю, до 8000 кН на сваю-оболочку диаметром до 160 см и до 6500 кН на набивную (буронабивную) сваю диаметром до 120 см.
Безростверковые свайные фундаменты допускается применять для одноэтажных и многоэтажных каркасных зданий, силосных корпусов, опирающихся на колонны, опор технологических трубопроводов и оборудования, эстакад, надземных галерей, линий электропередач. Примеры сооружений на безростверковых свайных фундаментах показаны на рис.4.3, а примеры сопряжения свай с колоннами и опорными балками – на рис.4.4 – 4.7.
Конструкции безростверковых свайных фундаментов и материалы для их проектирования разработаны институтом Фундаментпроект применительно к сваям квадратного сечения и буронабивным сваям (инв.№12857), полым круглым сваям и сваям-оболочкам (инв.№12431 и 13185).

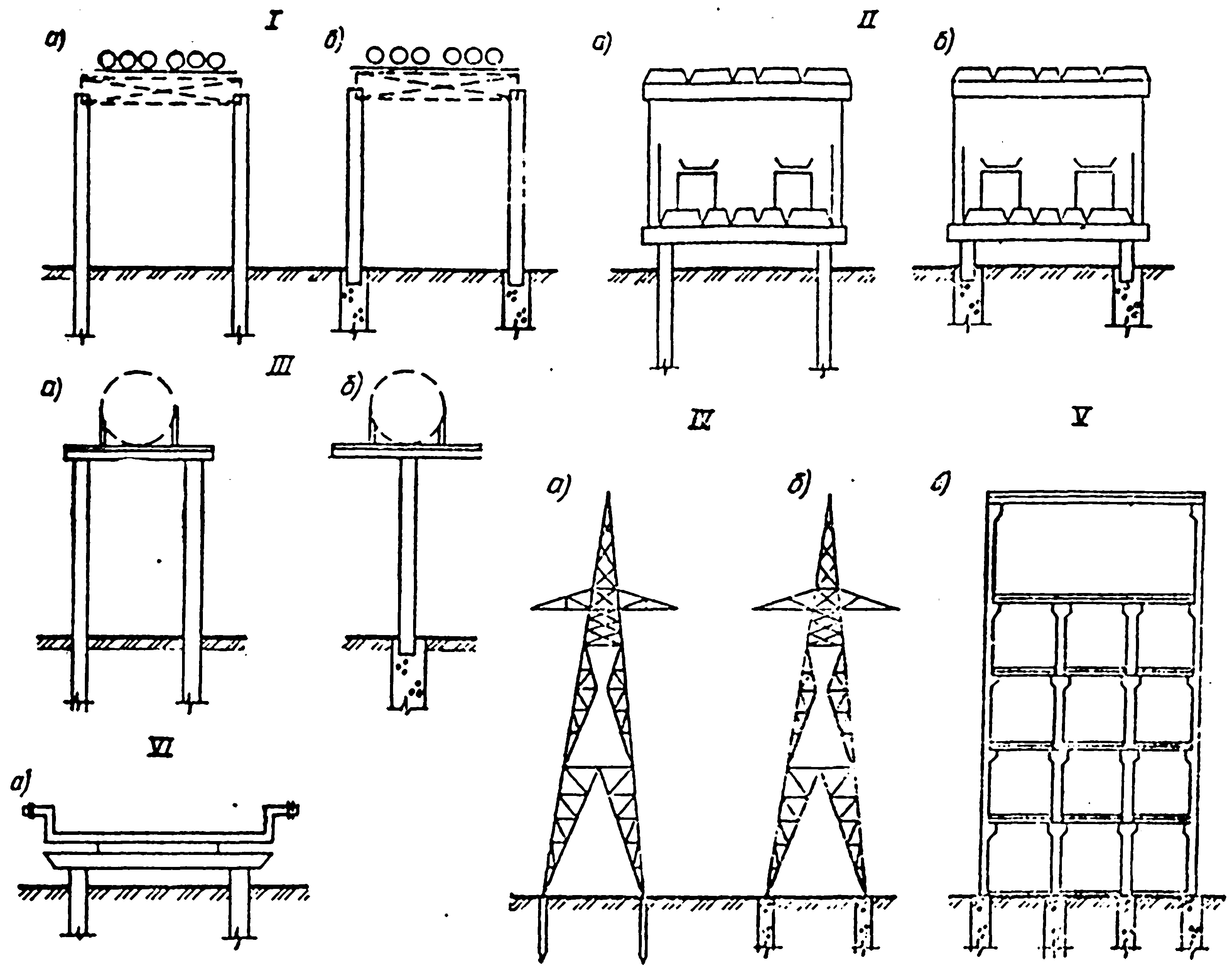

Рис.4.3. Безростверковые свайные фундаменты
а – из забивных свай; б – из набивных свай; I – под технологические трубопроводы;
II – под транспортные галереи; III – под горизонтальные емкости; IV – под опоры ЛЭП;
V – под многоэтажные здания; VI – под электролизные ванны
Рис.4.4. Сопряжение забивной сваи Рис.4.5. Сопряжение сваи с
с колонной опорными балками
а – средней; б – наружной; в – средней при а – при b=d; б – при b<а; в – при стыке
срубке головы сваи; 1 – колонна; 2 – насадка; двух балок; г – с концевой балкой; д – с
3 – свая помощью оголовка; 1 – балка; 2 – сварной
стык; 3 – свая; 4 – оголовок
Р

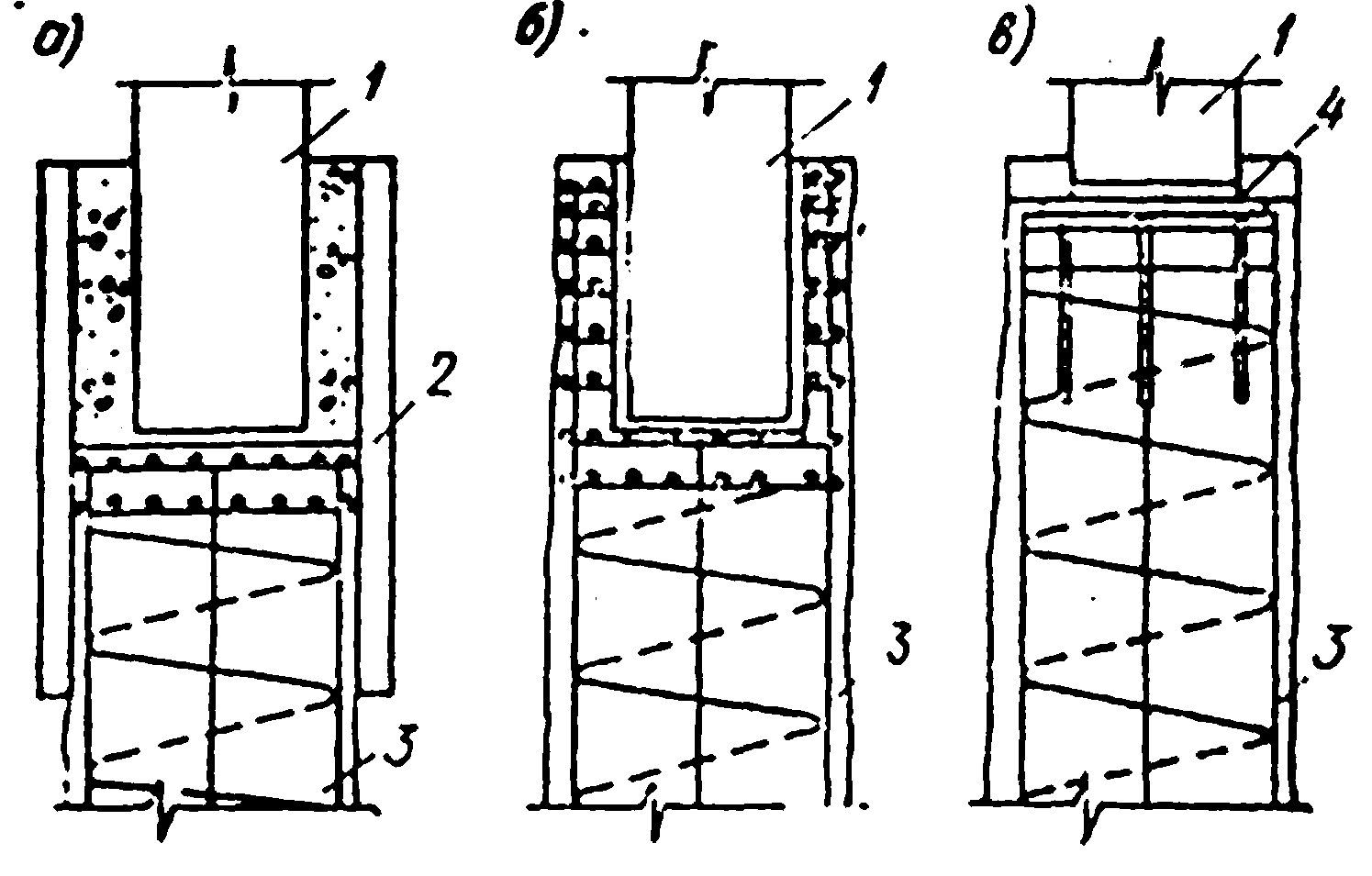

ис.4.6.

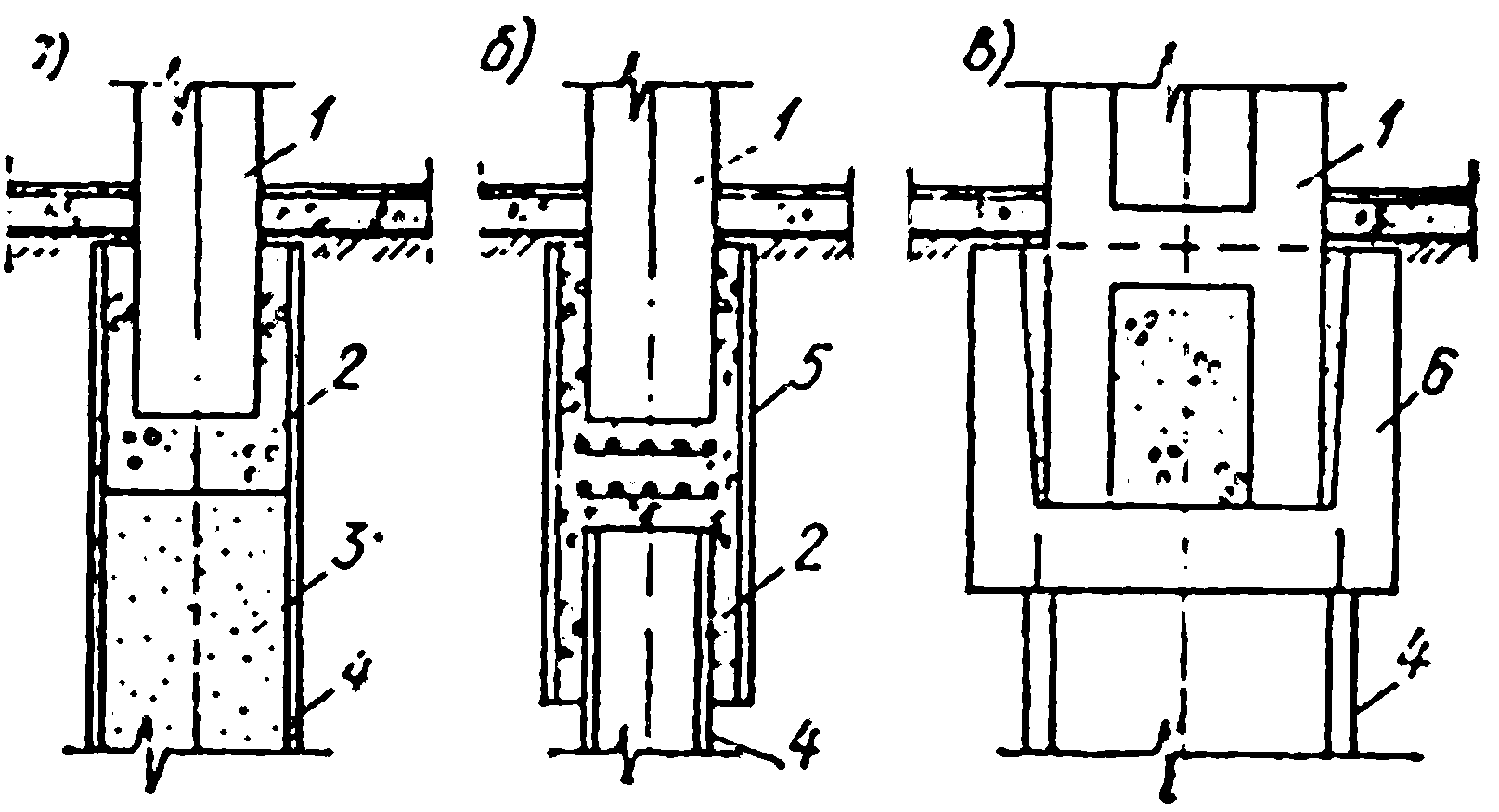

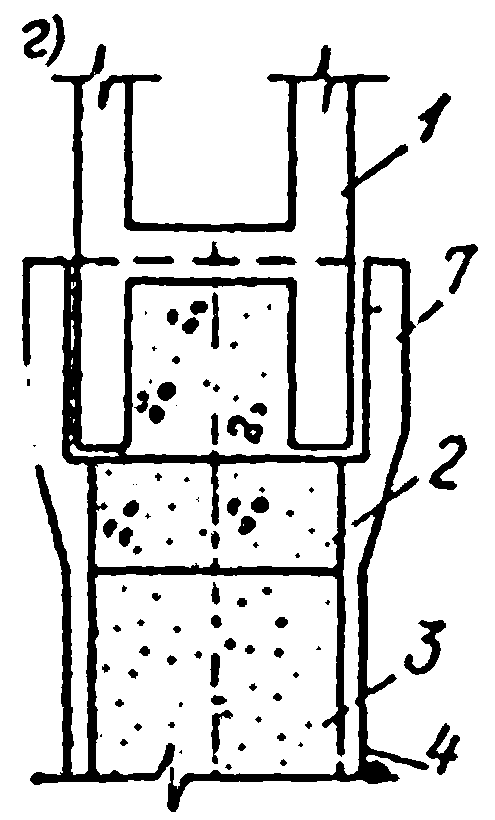

Сопряжение набивной сваи Рис.4.7.
Сопряжение полой круглой сваи и
сваи-оболочки
с колонной с колонной
а – с помощью кольцевой насадки; а – бесстаканное; б – с помощью кольцевой
б – устройством стакана в свае; в - насадки; в – с устройством монолитного стакана;
сварным стыком; 1 – колонна; 2 - г – раструбное; 1 – колонна; 2 – монолитный бетон;
насадка; 3 – свая; 4 – сварной стык 3 – песок; 4 – свая; 5 – насадка; 6 – монолитный
стакан; 7 - раструб
