4. Конструктивные решения свайных фундаментов
4.1. Свайные фундаменты жилых домов
Для жилых домов с несущими стенами свайные фундаменты проектируют ленточными, преимущественно однорядными, которые могут быть:
с монолитным железобетонным ростверком, если он устраивается на уровне планировочных отметок или под стенами технического подполья (рис.4.1, а);
со сборным железобетонным ростверком, если он устраивается под стенами 1-го этажа над планировочными отметками (рис.4.1, б);
безростверковыми, когда вместо ростверка могут быть использованы панели 1-го этажа, цокольные или технического подполья (рис.4.1, в).
Для большинства серий жилых домов массового применения действуют типовые проекты свайных фундаментов.

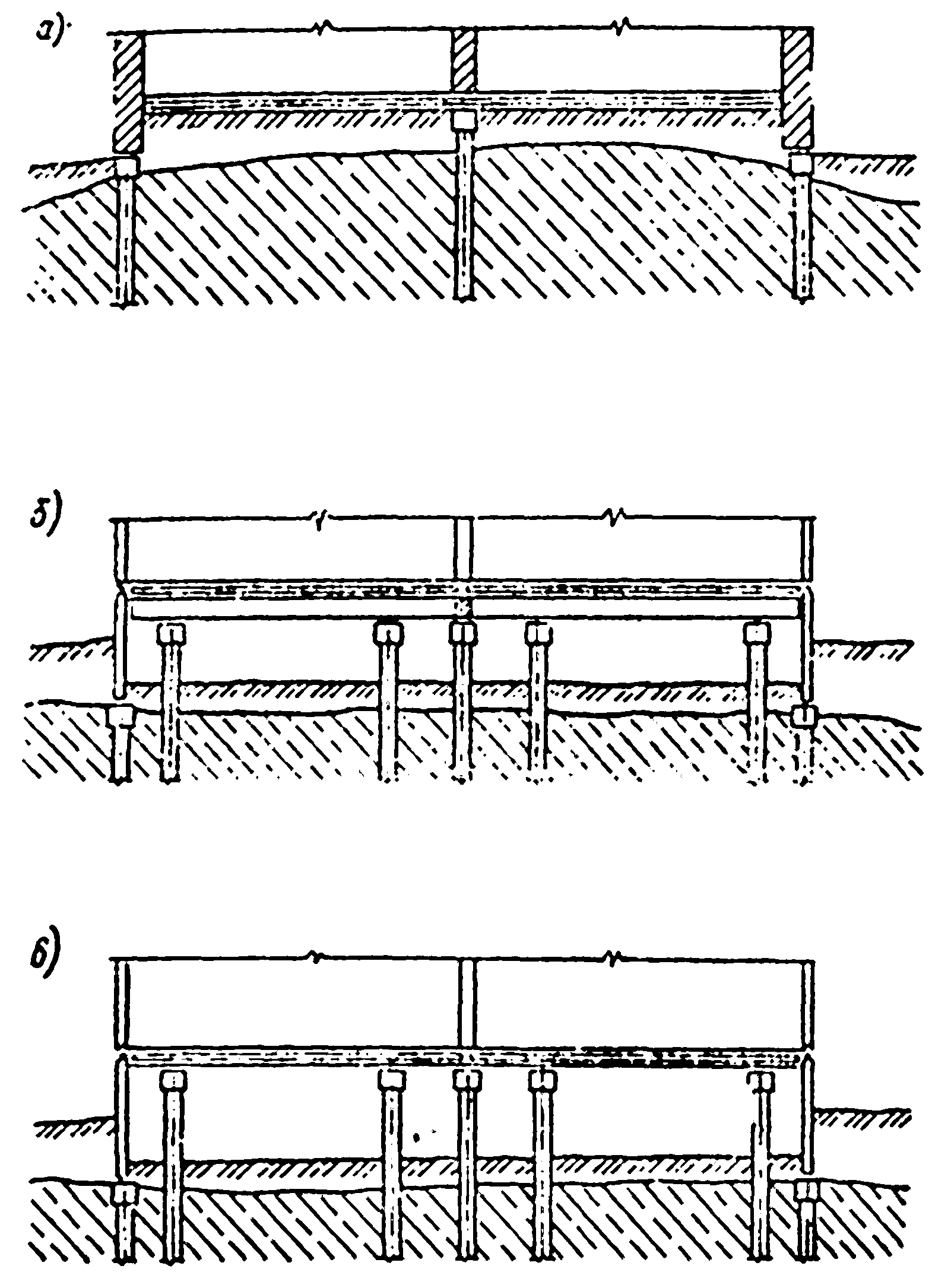

Рис.4.1. Свайные фундаменты жилых домов
а – с монолитным ростверком;
б – со сборным ростверком;
в – безростверковый
Выбор типа свайного фундамента жилого дома должен проводиться с учетом наиболее полного использования несущей способности свай по грунту и материалу и его экономичности, включая трудоемкость работ и сроки возведения фундаментов.
4.2. Фундаменты из забивных свай для каркасных зданий
Конструкция свайных фундаментов и материал для их подбора для одно- и многоэтажных зданий с типовыми железобетонными колоннами приведены в сериях 1.411-1 и 1.411-2, а под колонны силосных корпусов зерновых элеваторов – в проекте «Свайные фундаменты из забивных свай для силосных корпусов зерновых элеваторов» (инв.№ 14410 института Фундаментпроект).
Унифицированные кусты свай, включенные в перечисленные проекты, приведены в табл. 4.1 и 4.2. Диапазоны нагрузок на сваи приняты 300-1 000 кН при сечении 30Х30 см, 800-1 600 кН при сечении 35Х35 см и 1 000-1 200 кН при сечении 40Х40 см. Ростверки приняты монолитными из бетона марок М150, М200, М250, М300 и запроектированы в соответствии с положениями, изложенными в п.3.4. настоящего Реферата.
4.3. Фундаменты из буронабивных свай для каркасных зданий
Фундаменты из буронабивных свай для одно- и многоэтажных промышленных зданий разработаны институтом Фундаментпроект в 1980г. (инв.№14267, вып.1-4).
Конструктивные решения, типоразмеры, принципы армирования и область применения буронабивных свай приведены в п.1.4 настоящего Реферата.
Унифицированные конструкции свайных групп (кустов) приведены в табл.4.3 и 4.4. Типовые конструкции включают сваи диаметром от 500 до 1200 мм, длиной до 60 см с уширением в нижней части или без него. Размеры уширений приняты от 1200 до 1800 мм. Уширения целесообразно выполнять в устойчивых связных грунтах.
Проектом предусмотрены три марки бетона свай: М150, М200 и М300. Унифицированные пространственные армокаркасы состоят из продольных рабочих стержней диаметром 12-25 мм; поперечная арматура – в виде спирали диаметрами 5, 6 и 8 мм. Число продольных рабочих стержней арматуры – 6-16 шт., шаг спирали – 300 мм. Продольная рабочая арматура принимается из стали класса А-I, A-II, A-III, спираль – из стали класса В-I, Bp-I. Пространственная жесткость армокаркасов обеспечивается установкой колец жесткости из полосового железа по ГОСТ 535-79.
Предусматривается возможность установки колонны на одну сваю, а при необходимости на группы из двух – пяти свай.
Габаритные схемы ростверков приведены для типовых железобетонных прямоугольных колонн сечением 300 Х 300 –500 Х 600 мм; двухветвевых – 500 Х 1200 – 1500 Х 1900 мм.
