1.5. Набивные сваи в уплотненном основании
Уплотнением основания повышается несущая способность набивных свай, которая достигает величин, соответствующих несущей способности забивных свай.
Основание
уплотняется путем пробивки скважин
длиной 2-6 м, диаметром 40-80 см инвентарными
коническими трубами с закрытым нижним
концом или литой булавовидной трамбовкой
(рис.1.5, а,в), либо путем уплотнения
забоя пробуренной скважины тяжелыми
цилиндрическими трамбовками с
втрамбовыванием при необходимости
щебня (рис.1.5, б).

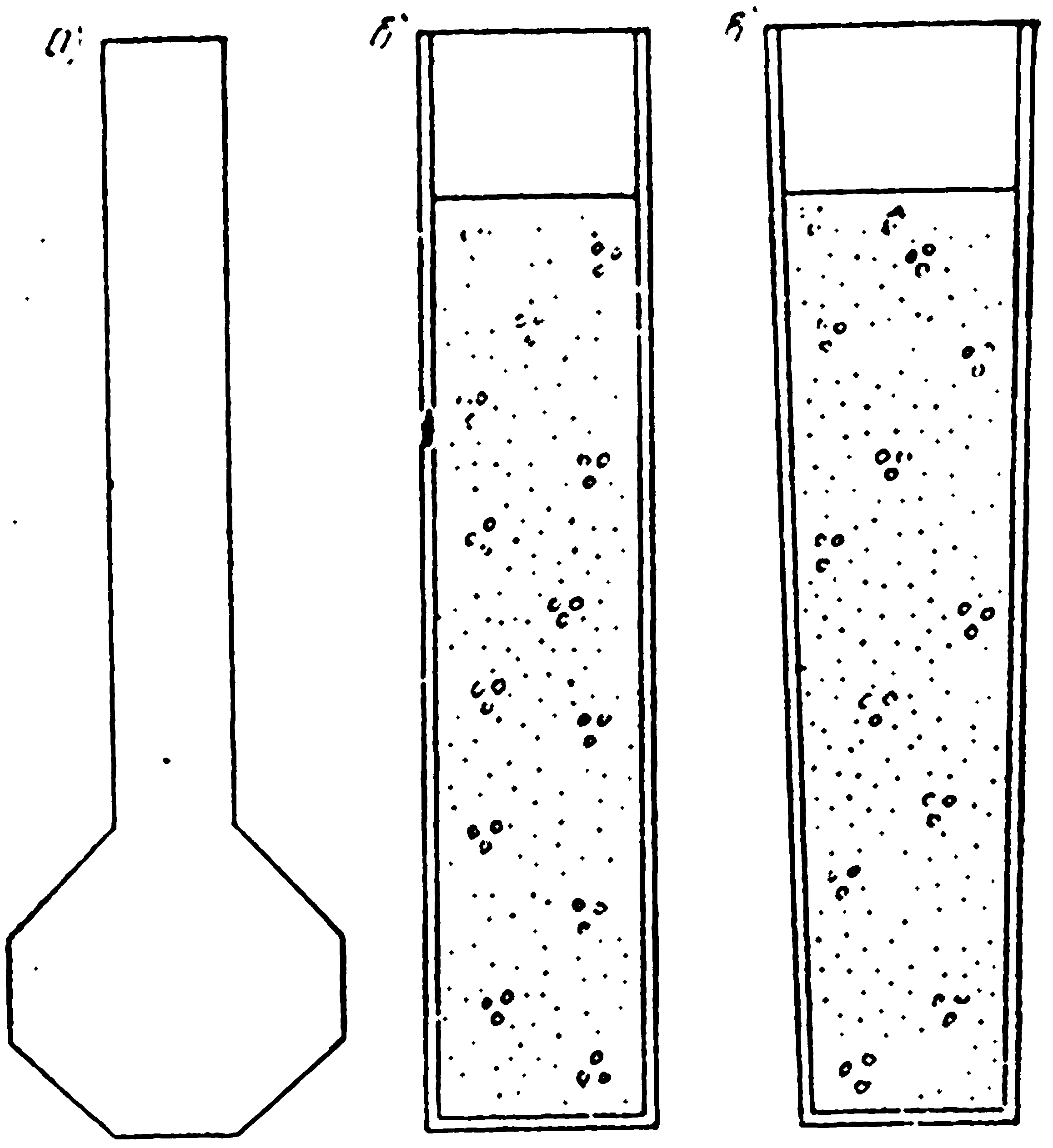

Рис.1.5. Трамбовки для пробивки скважин
Или уплотнения забоя
а – булавовидная; б – цилиндрическая;
в – коническая
Такие сваи применяются в маловлажных устойчивых глинистых грунтах; они могут опираться на кровлю песчаных грунтов.
1.6. Пирамидальные сваи
Пирамидальные сваи различных конструкций, как забивные, так и набивные в выштампованном основании, применяются по отраслевым стандартам, ведомственным инструкциям и индивидуальным рабочим чертежам.
Применение коротких пирамидальных свай с большим углом наклона боковых граней целесообразно в рыхлых и близких к ним песках, маловлажных тугопластичных глинистых грунтах, лессовых грунтах I типа по просадочности мощностью до 5 м при глубине промерзания до 1 м. Такие сваи могут применяться для фундаментов жилых домов до 9 этажей, фундаментов производственных зданий (при количестве свай в кусте не более четырех), безростверковых фундаментов сельскохозяйственных зданий.

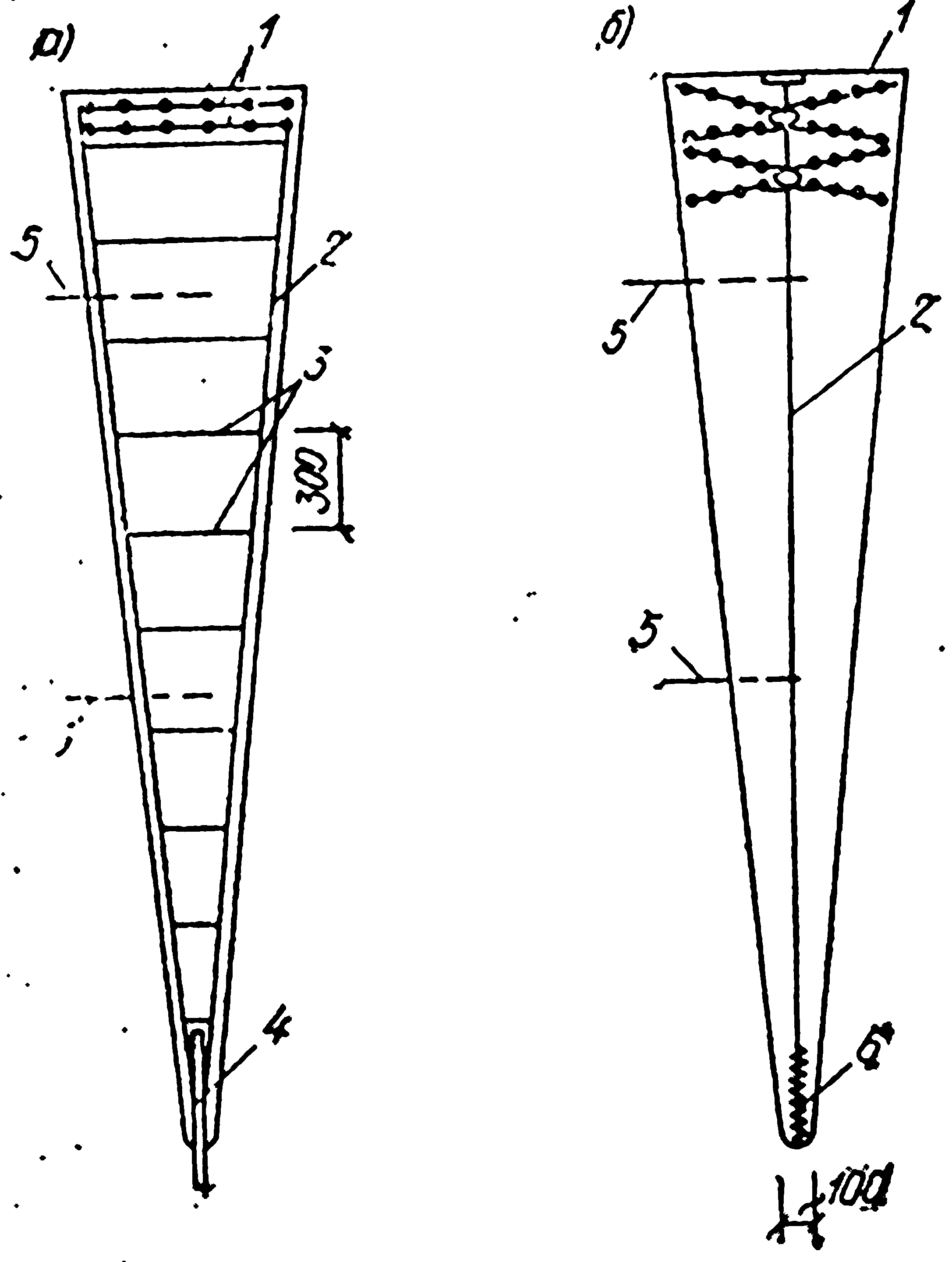

Рис.1.6. Пирамидальные сваи
а – с ненапрягаемой арматурой; б – с напрягаемой арматурой; 1 – арматурные сетки головы; 2 – продольная арматура;
3 – хомуты; 4 – штырь; 5 – петля; 6 – спираль острия
Пирамидальные сваи изготовляются ненапрягаемыми с поперечным армированием ствола и с напрягаемым центральным стержнем без поперечного армирования ствола (рис.1.6) Характеристика пирамидальных свай по проекту Одесского инженерно-строительного института приведена в табл.1.9.
ТАБЛИЦА 1.9. ХАРАКТЕРИСТИКА
ПИРАМИДАЛЬНЫХ СВАЙ
Длина сваи, м |
Ширина сечения, см |
Площадь боковой поверхности, м2 |
Объем сваи, м3 |
Масса сваи, т |
||
верхнего торца |
нижнего торца |
|||||
1,5 2 2,5 3 |
70 |
10 |
2,45 3,65 4,55 5,43 |
0,29 0,49 0,61 0,73 |
0,71 1,22 1,52 1,82 |
|
3,5 4 5 6 |
80 |
6,31 7,23 9,06 10,90 |
0,85 0,97 1,22 1,46 |
2,12 2,47 3,02 3,66 |
1.7. Прочие виды свай
К прочим видам свай, имеющих специальное применение и изготовляемых по индивидуальным проектам, относятся сваи без острия, прямоугольные, булавовидные, керамзито-бетонные, деревянные.
У свай без острия нижний конец армируется так же, как и верхний. За счет исключения острия несколько снижается трудоемкость изготовления свай, но уменьшение на 1-2% расхода бетона перекрывается перерасходом цемента вследствие повышения марки бетона с М200-М250 до М300 и увеличением расхода арматуры на 1-5%. Кроме того, энергоемкость погружения свай без острия примерно на 30% выше, чем свай с острием. Такие сваи длиной 3-12 м, сечением 30Х30 см могут применяться в пылеватых и мелких рыхлых и средней плотности песках, а также в глинистых грунтах от текучей до тугопластичной консистенции. Сваи квадратного сечения без острия изготовляются по проекту НИИПромстроя СССР (ТУ 65.185-82 Минпромстрой).
Прямоугольные сваи применяются в сооружениях, воспринимающих большие горизонтальные нагрузки, в том числе в причальных, набережных, подпорных стенах, ограждающих конструкциях. Рабочая документация на прямоугольные сваи сечением 25Х35 см, длиной до 12 м разработана Мосинжпроектом (альбом 44/62, инв.№374б, ТУ 400-1-58-80).
Булавовидные сваи длиной 6-12 м, сечением 30Х30 см с уширением нижнего конца до 52Х52 см, разработанные трестом Оргтехстрой Минстроя ЛатвССР, предназначены для увеличения несущей способности пяты сваи и могут применяться в рыхлых песчаных и мягкопластичных глинистых грунтах. Рабочая документация на булавовидные сваи разработана трестом Оргтехстрой Минстроя ЛатвССР (ТУ 21.0151-81 ЛатвССР).
В ряде районов страны нашли применение керамзитобетонные сваи, в которых в качестве крупного заполнителя применен керамзит, что позволяет на 20-30% облегчить вес свай и тем самым уменьшить их продольное армирование и применить более легкие молоты для погружения свай.
В районах, где древесина является местным строительным материалом, на площадках, сложенных слабыми грунтами, а также тугопластичными глинистыми грунтами и песками средней плотности, при высоком уровне грунтовых вод целесообразно применение деревянных свай. Применять эти сваи допускается для капитальных зданий и сооружений при условии постоянного положения голов свай ниже наинисшего горизонта подземной воды не менее чем на 0,5 м и для временных зданий и сооружений не зависимо от уровня подземной воды и при сооружении высоких ростверков в водоемах, где отсутствуют древоточцы.
Деревянные сваи изготовляются из лесоматериалов хвойных пород (сосны, лиственницы, пихты, ели) и могут быть цельными и составными одноствольными диаметрам 18-40 см; цельными и составными пакетными, состоящими из двух-четырех стволов, диаметром 32-80 см; одноствольными с уширенной пятой. Наибольшая длина цельных деревянных свай 8,5 м, составных – 25 м.
