7.4. Связь между расчетными значениями модуля деформации и коэффициента постели
Между расчетными значениями модуля деформации Е0 и коэффициентом постели, исходя из приравнивания осадок, вычисленных по той и другой гипотезе, устанавливается связь
ks
=
. (132)

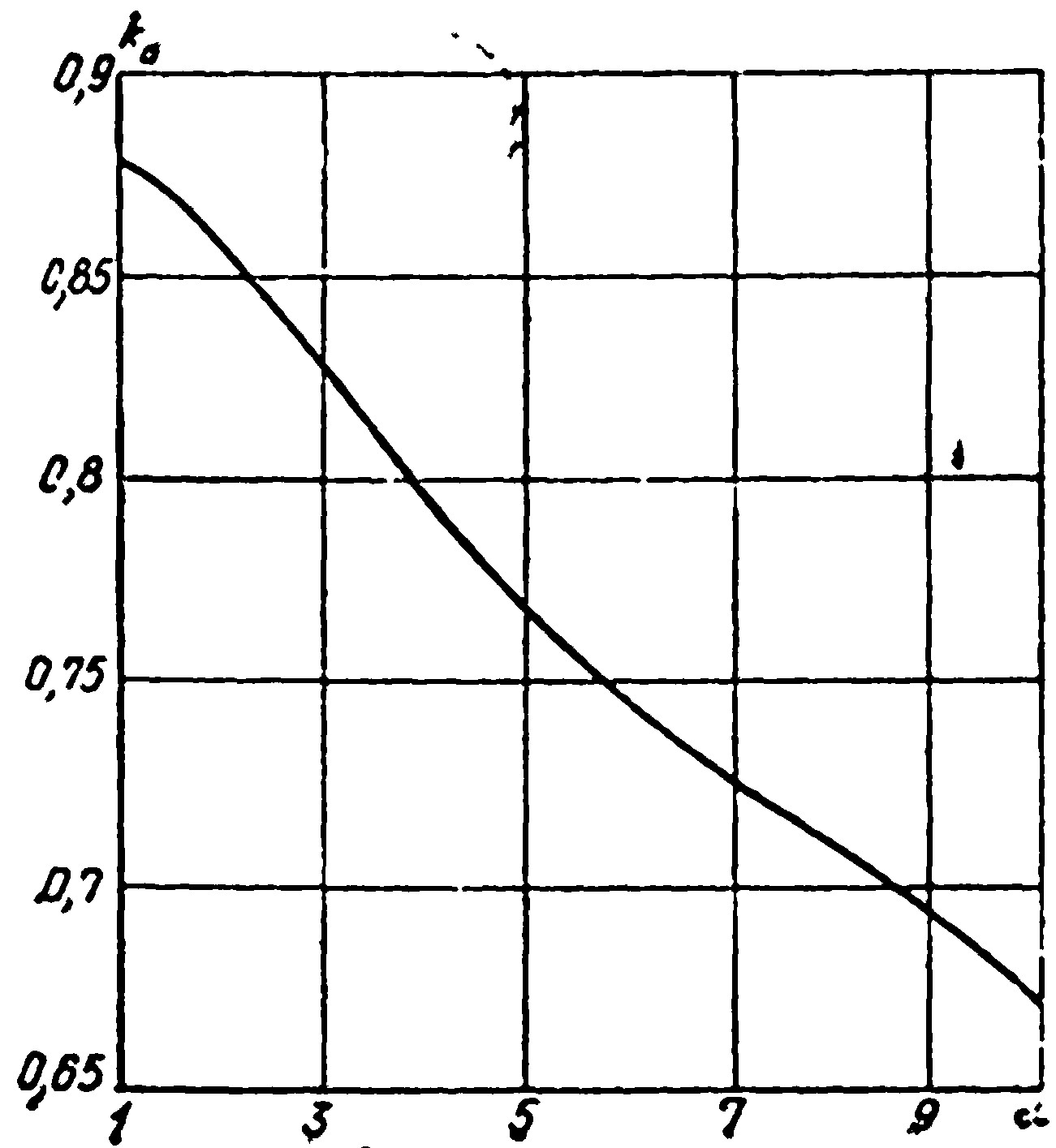

Значение k0 определяется по рис.34 в зависимости от отношения сторон прямоугольного фундамента α, его опорной площади А и коэффициента Пуассона грунта ν0, принимаемого для песков ν0=0,3, для суглинков и супесей ν0=0,35, для глин ν0=0,4.
Рис.34. Зависимость k0 от α
Осадки жесткого прямоугольного фундамента на однородном основании определяются по формуле
s =
, (133)
где Р – суммарная центрированная нагрузка на фундамент.
Осадки жесткой плиты лишь немного меньше (на 7%) средних осадок гибкой плиты при равномерной нагрузке.
Расчеты по обеим гипотезам, даже при использовании формулы (132), дают, как правило, различные результаты в отношении изгибающих моментов в конструкции и ее изгиба. Только для узких балок при α≥10 можно подобрать отличное от определяемого формулой (133) значение коэффициента постели, при котором результаты расчета будут близки. Однако при равномерной нагрузке или при нагрузке, приближающейся к ней, получить близкие результаты расчета при любом соотношении между Е0 и k невозможно. Формула соотношения между Е0 и ks для узких балок шириной В имеет вид:
k2
=
. (134)
Гибкие фундаменты в настоящее время рассчитываются преимущественно по гипотезе упругого полупространства. Этот расчет при фундаментах большой опорной площади, в десятки или сотни квадратных метров, дает, однако, преувеличенное значение осадки, изгиба и изгибающих моментов, так как гипотеза игнорирует уплотнение грунта с глубиной, вызванное действием его собственного веса. Кроме того, при больших опорных площадях грунт под фундаментом сжимается в основном без возможности бокового расширения, что не учитывается при опытном определении модуля деформации штампом.
Чтобы приблизить расчетные условия к действительным, при больших опорных площадях используют схему, согласно которой основание представляет собой сжимаемый слой, подстилаемый несжимаемым основанием. Удобно также использовать схему однородного полупространства с повышенным модулем деформации так, чтобы расчет по этой схеме давал значение, равное ожидаемой осадке.
7.5. Определение расчетных значений модуля деформации е0
Модуль деформации Е0, МПа, определяется на основе полевых испытаний штампом площадью 5000 см2. При отсутствии данных, полученных опытным путем, допускается устанавливать его значение по таблицам. Использование данных компрессионных испытаний не рекомендуется, так как это приводит к заниженным значениям Е0. Исключение составляют слабые грунты с модулем деформации Е0 ≤ 7 МПа, для которых следует использовать компрессионные данные.
Для неоднородного многослойного основания следует пользоваться осредненным значением модуля Е0, определяемым формулой
Е0 =
, (135)
где hi – толщина i-го слоя грунта, см; Еi – модуль деформации данного слоя, МПа; σi – среднее значение нормальных напряжений, МПа, для данного слоя на вертикальной оси под центром подошвы конструкции, принимается, что опорная площадь равномерно загружена и собственный вес не учитывается.
