3.2. Характеристика обладнання і пристроїв малої механізації у швейному цеху
Швейна промисловість – одна із найважливіших галузей легкої промисловості. Технологічні процеси і операції, які застосовуються при виготовленні одягу, багато в чому обумовлюють конструкцію та пристрої обладнання необхідного для його виготовлення. Усі швейні машини поділяються на машини човникового та ланцюгового стібка, машини спеціального призначення та машини-напівавтомати. У світі більше 100 фірм, які випускають промислові та побутові швейні машини, а також вироби і пристрої для їх доповнення (голки, електроприводи, вузли автоматизації).
Усе основне і технологічне устаткування швейного виробництва поділяється на 4 групи:
Устаткування підготовчо-розкрійного виробництва.
Швейне технологічне устаткування.
Устаткування волого-теплової обробки напівфабрикатів і виробів.
Конвеєрні пристрої і механізми.
Характеристика прасувального обладнання
До прасувального обладнання відносять праски, преси, каландри, парові манекени. До робочих поверхонь при прасуванні відносять прасувальні поверхні обладнання, прасувальні столи, дошки або спеціальні колодки. Волого-теплова обробка сприяє пониженню напруги в волокнах, яка виникає при виготовленні виробів. Вибір оптимальних режимів волого-теплової обробки залежить від властивостей тканини й закономірностей їх зміни під дією вологи, тепла, механічного впливу. Більшість операцій волого-теплової обробки проводять на пресах, але у важкодоступних ділянках виробу необхідно користуватися праскою.
Прасувальні столи застосовують для між операційної і заключної волого-теплової обробки. Прасувальні столи фірми “Паннонія”(Угорщина) Cs-394 і Cs-1394, мають паровий нагрів і пристрій для відсмоктування вологи, що необхідне після пропарювання деталей, яке проводиться при прасуванні праскою. Праски нагріваються парою чи електричним струмом. Перевагою даних прасувальних столів є можливість встановлення на них подушок для виконання різноманітних операцій.
У виробництві застосовують такі типи прасок: з електрообігрівом, з паровим обігрівом, пароелектричні та електропарові. Температура праски може регулюватися від 100°С до 250°С, що забезпечує обробку будь-яких матеріалів. Промислові праски випускаються в комплекті із прасувальним столом та призначаються для остаточної волого-теплової обробки легкого одягу.
Електропарові праски фірми “Паннония” Cs-392 (Угорщина). Температура нагріву праски 100-2000С, встановлена потужність 1кВт, витрати пари 2кг/год. Габаритні розміри праски “Паннония” Cs-392 215мм*128мм*160мм, маса праски 2кг.
Рис.3.2.1. Електропарова праска “Паннонія” Cs-392
Більша кількість операцій волого-теплової обробки виконується пресами. Підприємство використовує прес прасувальний з індивідуальним парогенератором і програмованим керуванням “Паннония” Cs-313. Основним робочим органом преса є подушки, які виготовляють литими з чавуна, алюмінію або силуміну. Вони мають добру теплопровідність та малу вагу. Кожен прес має верхню та нижню подушки. У даного пресу тип нагріву верхньої подушки електричний, а нижньої – паровий; температура нагріву верхньої подушки 80-2500С, нижньої – 105-1100С. Час розігріву подушок дорівнює 40хвилин. Прасувальні поверхні подушок пресів обтягуються сукном, фланеллю. В залежності від операцій, які виконують на пресах, використовують подушки різної форми. Габаритні розміри пресу 1200мм*1265мм*1450*.
Швейна машина КУР-1022-М кл. АО «Орша»
Машина призначена для зшивання костюмних, пальтових і шинельних тканин однолінійного двониткового човникового стібка.
Основні характеристики швейної машини:
частота обертання головного вала: 4500 об/хв;
довжина стібка: 0…5мм;
найбільша товщина тканин у стиснутому стані: 8мм;
виліт рукава машини: 260мм;
голки: 0320 №90-150 ДСТ 22249-89
У
процесі виконання стібка у швейній
машині КУР-1022-М кл. АО «Орша» приймає
участь голка, човник, ниткопритягувача,
зубчаста рейка, лапка.
Конструктивно-уніфікований ряд машин 51 класу
Клас машин 51-263 має такі особливості як:
ширина обмежуваного шва: 3,2мм;
клас стібка: 503;
частота обертів головного вала: 7500хв-1.
В машині знаходяться такі механізми: голки, нижнього, верхнього та зшиваючого петельника, переміщення матеріалу, ножів для обрізки зрізу матеріалу, подачі ниток.

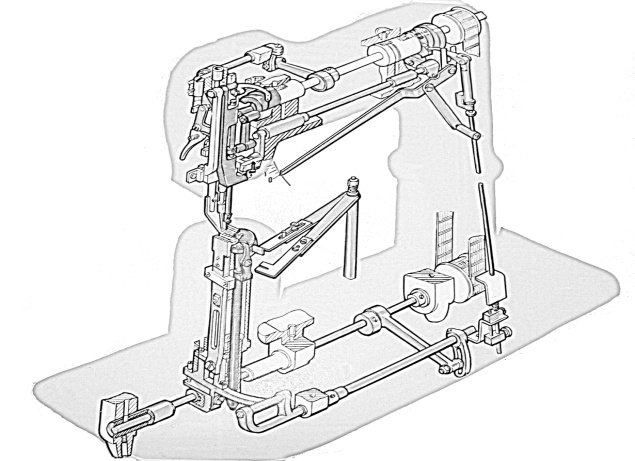

Швейна машина 202 кл. ПМЗ
Рис. 3.2.4– Промислова швейна машина 202 кл. ПМЗ
Така машина призначена для вшивання двохнитковою човниковою строчкою рукавів в пройми виробу із тканин костюмної та пальтової груп з одночасною посадкою верхньої тканини. Машина має платформу колонкового типу. Механізм голки – кривошипно-шатунний; ниткопротягувач – кулісно-стержньовий; човник – центрально-шпульний; провертається в горизонтальній площині; двигун тканини – рейкового типу.
Прасувальний стіл з паровим обігріванням робочої поверхні С-394
Прасувальний стіл з паровим обігріванням робочої поверхні С-394 (Угорщина) найбільш простий і поширений за конструкцією.
Такі столи використовують для найрізноманітніших операцій: для розпрасування швів, остаточної волого-теплової обробки виробу, припасовування тощо.
Прасувальний
стіл складається із станини, прасувальної
робочої поверхні, підтримуючої частини,
паропроводу, конденсатопроводу, педалі
вмикання відсмоктування, вакуумного
клапана, конденсатовідвідника, вакуум
проводу, плити-підставки для праски.
