§ 6. Контрольный гетеродин юг-03

Назначение и технические данные

Прибор ЮГ-03 предназначен для проверки приемного тракта со

входа УВЧ.

Диапазон частот прибора перекрывает диапазон частот высото-

мера.

Гетеродин может работать в непрерывном и импульсном режи-

мах работы. Запуск прибора в импульсном режиме осуществляется

внешними положительными импульсами запуска амплитудой 5—

25 В.

При работе в импульсном режиме прибор генерирует пакеты вы-

сокочастотных импульсов. Длительность пакета 800 мкс, длитель-

ность импульса 1,5 мкс, интервалы между импульсами в пакете

50 мкс. Задержка пакета относительно импульса запуска регули-

руется в пределах 15—90 мкс. Мощность, отдаваемая гетеродином

в режиме несущей, не менее 1 мВт. Напряжение питания 220 В

400 Гц.

Принцип работы

Функциональная схема прибора приведена на рис. 18.7.

Прибор состоит из:

— гетеродина на клистроне К-12;

24

— аттенюатора;

— импульсной схемы;

— блока питания.

При установке переключателя ИМПУЛЬС — НЕСУЩАЯ в по-

ложение НЕСУЩАЯ гетеродин работает Б режиме непрерывной ге-

нерации. Высокочастотные колебания с гетеродина через аттенюа-

тор (АМПЛИТУДА СИГНАЛА) поступают на выход прибора. Ге-

^Импульс

сигнала

частота

гетеродина

Амплитуда''

Блок >—о 220В,

питания [^^шги

Запуск

Первый

фантастр.

Задержка

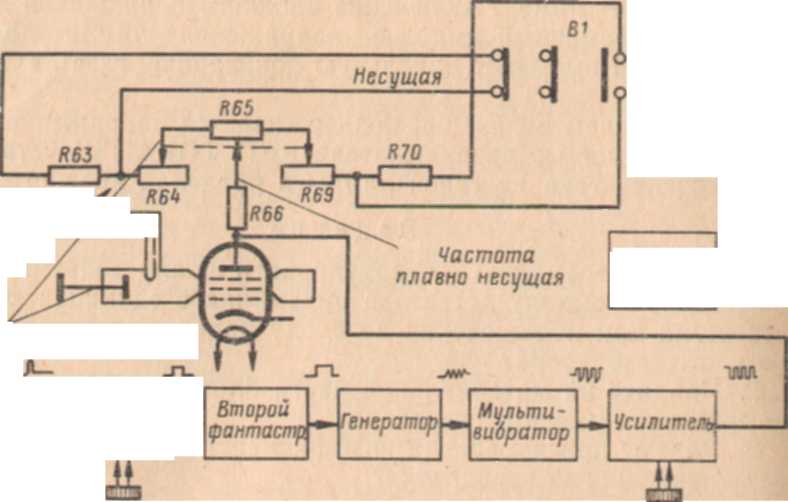

Рис. 18.7. Функциональная схема прибора ЮГ-03

Частота

плавно импульс»

теродин собран на клистроне К-12, помещенном в волноводном ре-

зонаторе. Гетеродин настраивается на частоту приемника ручкой

ЧАСТОТА ГЕТЕРОДИНА путем изменения объема резонатора.

Для более точной настройки гетеродина используется ручка ЧА-

СТОТА ПЛАВНО (в пределах ± 1 МГц).

При установке переключателя в положение ИМПУЛЬС гетеро-

дин генерирует только при подаче на него с выхода импульсной

части модулирующих импульсов. Импульсная схема прибора фор-

мирует пакеты видеоимпульсов, используемых для модуляции

гетеродина. Импульсы запуска запускают первый фантастрон, обес-

печивающий их задержку. Величина задержки регулируется потен-

циометром ЗАДЕРЖКА в пределах 15—90 мкс. Задним фронтом

импульса фантастрона запускается второй фантастрон, который

формирует прямоугольный импульс. Длительность этого импульса

определяет длительность пакета импульсов (800 мкс).

Импульс второго фантастрона подается на генератор ударного

возбуждения, который в пределах длительности этого импульса ге-

нерирует синусоидальные колебания с периодом 50 мкс. Затем эти

колебания ограничиваются по амплитуде сверху и снизу, дифферен-

цируются и после дифференцирования используются для запуска

26

ждущего мультивибратора. Мультивибратор формирует пакет ви-

деоимпульсов длительностью 1,5 мкс с интервалами 50 мкс. После

усиления эти импульсы подаются на отражатель клистрона и ис-

ПОТЬЗУЮТСЯ для модуляции высокочастотных колебании.

Блок питания включает в себя вьгпрямители вырабатывающие

постоянные стабилизированные напряжения 2о0 и ЗШ в.

Органы управления

На лицевой панели прибора ЮГ-03 (рис. 18.8) находятся сле-

дующие органы управления:

— выключатель включения питания прибора;

— переключатель ИМПУЛЬС — НЕСУЩАЯ, с помощью кото-

рого переключаются режимы работы гетеродина;

— ручка ЧАСТОТА ГЕТЕРОДИНА (со шкалой ,в условных де-

лениях) для настройки гетеродина на частоту приемника;

(9{

-300 В

о

-250В

о

+220 В

о

вых сигн

ИМПУЛЬС

НЕСУЩАЯ

ЗАПУСК

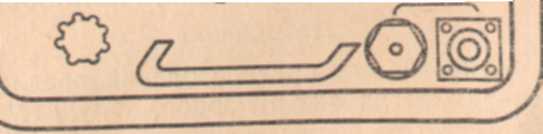

Рис. 18.8. Передняя панель прибора ЮГ-03

297

— ручка ЧАСТОТА ПЛАВНО (НЕСУЩАЯ, ИМПУЛЬС), с по-

мощью которой в режимах непрерывной и импульсной генерации

производится точная настройка частоты гетеродина;

— ручка ЗАДЕРЖКА, для регулировки задержки начала паке-

та выходных импульсов гетеродина относительно импульсов запус-

ка в пределах 15—90 мкс;

— ручка АМПЛИТУДА ПЛАВНО для регулировки амплитуды

выходного сигнала гетеродина.

Кроме того, на лицевую панель прибора выведены клеммы вво

да запуска и заземления, высокочастотный разъем ввода запуск

(с крышкой), выходной высокочастотный разъем, предохранител

и сигнальная лампочка.

Использование прибора ЮГ-03 для контроля приемного тракта

высотомера

Для этого необходимо:

— включить прибор в сеть 220 В 400 Гц;

— поставить переключатель ИМПУЛЬС — НЕСУЩАЯ в пол

жение ИМПУЛЬС;

— подключить выход прибора ЮГ-03 к высокочастотному тро!

нику шкафа Р-08;

— подать запуск на блок ЮГ-03 с разъема ЗАПУСК блок

РК-08;

— поставить переключатель КОНТРОЛЬ на блоке РК-08 в п

ложение ВЫХОД А;

— добиться ручками ЧАСТОТА ГЕТЕРОДИНА и ЧАСТОТ

ПЛАВНО ИМПУЛЬС на блоке ЮГ-03 максимальной амплитуд-

импульсов на экране осциллографа ИК-05 блока РК-08; при нес

ходимости использовать ручки АМПЛ. ПЛАВНО на ЮГ-03 и УС

ЛЕНИЕ на РП-10 и ИК-05 с тем, чтобы амплитуда импульсов пре

вышала уровень шумов, но не достигла уровня ограничения; прове

рить прохождение сигналов прибора ЮГ-03 на индикатор ИВ-06]

в амплитудном и когерентном режимах, сигналы ЮГ-03 высвечив;

ются в виде вертикальных линий с интервалами между линиям

около 7,5 км.

Задание

1. Какие органы управления прибора ЮГ-03 используются в не

прерывном и импульсном режимах работы?

2. Почему в когерентном режиме работы импульсы прибора

ЮГ-03 не подавляются в приемном тракте?
