Глава 18 контрольно-измерительная аппаратура
§ I. Общие сведения
Контрольно-измерительная аппаратура обеспечивает возможность контроля функционирования аппаратуры высотомера, контроля параметров блоков и систем, настройки и регулировки, поиска неисправностей.
Контрольно-измерительная аппаратура состоит из переносной и встроенной в блоки и шкафы аппаратуры.
Переносная аппаратура:
— волномер Ч2-9А;
— тестер ТТ-3;
— ампервольтметр Ц-4312Т;
— контрольный делитель напряжения КДН-08;
— теодолит ТТ-5;
— комплект котировочных приспособлений;
— контрольный гетеродин ЮГ-03;
— катодный вольтметр КЭВ-1М;
— мегомметр на 1000 В;
— осциллограф С1-20;
— измеритель проходящей мощности ИПМ-23А.
Встроенная аппаратура:
— контрольный осциллограф ИК-05 (два блока);
— контрольный осциллограф ИКК-01;
— шумовой генератор ПУ2А-01;
— анализатор спектра в блоке РК-08.
Технические описания, инструкции по эксплуатации, сведения по уходу и ремонту на приборы Ч2-9А, ТТ-3, Ц-4312Т, КЭВ-1М, ТТ-5, ИПМ-23А, мегомметр, осциллограф придаются в комплект данных приборов.
Ниже приводятся сведения об анализаторе спектра, приборах ЮГ-03, КДН-08, ИК-05, ИКК-01, ПУ2А-01 и комплекте юстировочных приспособлений.
Задание
1. Ознакомьтесь с технической документацией на приборы Ч2-9А, Ц-4312Т, ТТ-5, ИГШ-23А.
2. В каких блоках и шкафах установлены контрольные осциллографы ИК-05 и ИКК-01?
§ 2. Контрольный осциллограф ик-05 Назначение и технические данные
Контрольный осциллограф ИК-05 предназначен для визуального наблюдения и контроля различных напряжений. Он входит в состав блоков РК-08, БП-06. В осциллографе имеется генератор развертки с двумя режимами работы — ждущим и периодическим. Диапазон ждущих разверток разбит на три поддиапазона: 10—50 мкс,150—750 мкс и 1,5—7,5 мс. Диапазон периодических разверток
разбит на два поддиапазона: 2—10 Гц и 80—400 Гц. Запуск ждущей развертки производится импульсами запуска с блока ДД-07. Синхронизация периодической развертки осуществляется исследуемым сигналом с амплитудой не менее 0,1 В.
В осциллографе имеется генератор меток времени, который в положениях 150—750 мкс и 1,5—7,5 мс переключателя развертки дает метки времени, соответствующие интервалам дистанции 25 и 50 км, причем последние представляют собой амплитудные выбросы, направленные вверх.
Контролируемые напряжения можно подводить к трубке как через усилитель, так и непосредственно к вертикально отклоняющим пластинам трубки.
Функциональная схема
Функциональная схема изображена на рис. 18.1.
В осциллографе можно выделить канал развертки, канал исследуемого сигнала, генератор меток времени и электронно-лучевую трубку с цепями питания и управления.
Канал развертки состоит из генератора развертки и усилителя горизонтального отклонения. Генератор развертки служит для выработки пилообразных линейных импульсов напряжения, обеспечивающих отклонение электронного луча трубки в горизонтальном направлении. В ждущем режиме генератор развертки запускается положительными импульсами запуска от блока ДД-07. При периодической развертке генератор работает в автоколебательном режиме. Пилообразное напряжение с генератора развертки поступает на усилитель горизонтального отклонения, с выходов которого снимаются равные по амплитуде и противоположные по .полярности пилообразные напряжения. Эти напряжения подаются на горизонтально отклоняющие пластины трубки. Положительные прямоугольные импульсы с генератора развертки подаются на управляющий электрод трубки, отпирая ее лишь на время прямого хода развертки.

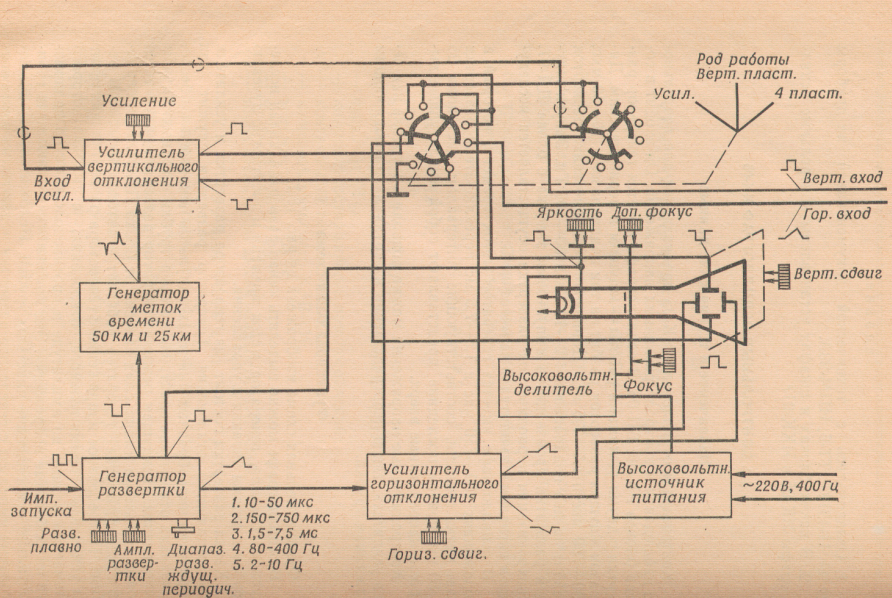

Рис. 18.1. Функциональная схема контрольного осциллографа ИК-05.
Если переключатель РОД РАБОТЫ поставить в положение 4 ПЛАСТ., то усилитель горизонтального отклонения отключается от генератора развертки, в этом случае к нему подводится внешнее напряжение по цепи горизонтального входа. Исследуемые сигналы
подаются через переключатель РОД РАБОТЫ в положении УСИЛ.
на усилитель вертикального отклонения, с выходов которого сни-
мается двухполярное напряжение исследуемого сигнала, и подает-
ся на пластины вертикального отклонения луча трубки. Если пере-
ключатель РОД РАБОТЫ находится в положениях ВЕРТ. ПЛАСТ.
и 4 ПЛАСТ., то исследуемые сигналы, минуя усилитель вертикаль-
ного отклонения, непосредственно подаются на вертикально откло-
няющие пласчины трубки. Генератор меток времени собран по
схеме мультивибратора, период колебаний которого соответствует
50 км дистанции.
Для того чтобы начало работы генератора меток времени со-
впадало с началом развертки, на него подается отрицательный
прямоугольный импульс с генератора развертки, совпадающий во
времени с импульсом пилообразного напряжения развертки. С вы-
хода генератора меток времени снимаются остроконечные разно-
полярные импульсы, следующие через интервалы времени, соответ-
ствующие 25 км дистанции, и подаются на усилитель вертикально-
го отклонения. На экране трубки эти импульсы вызывают ампли-
тудные выбросы, направленные вниз и вверх.
В осциллографе применена электронно-лучевая трубка типа
8Л 029 с электростатическим управлением. Питание трубки осу-
ществляется от высоковольтного выпрямителя. Выпрямленное на-
пряжение поступает на делитель, а затем на электроды трубки.
Имеется возможность регулировки яркости и фокусировки изобра-
жения, сдвига изображения по горизонтали и вертикали соответст-
вующими ручками на лицевой панели.
Органы управления на лицевой панели осциллографа
Лицевая панель контрольного осциллографа изображена на
рис. 18.2.
Органы управления можно разбить на следующие группы.
Органы управления разверткой
Переключатель ДИАПАЗ. РАЗВ. для скачкообразного измене-
ния длительности ждущей развертки (в положениях 10—50 мкс,
150—750 мкс и 1,5—7,5 мс) и частоты периодической развертки (в
положениях 80—400 Гц и 2—10 Гц).
Ручка РАЗВ. ПЛАВНО для плавного изменения длительности
Ждущей и частоты периодической разверток.
Ручка АМПЛ. РАЗВ., с помощью которой можно регулировать
Длину линии развертки на экране.
Органы управления каналом
исследуемого сигнала
Переключатель РОД РАБОТЫ, с помощью которого исследуе-
мое напряжение можно подать на вертикально отклоняющие пла-
стины трубки непосредственно (в положениях ВЕРТ. ПЛАСТ, и
4 ПЛАСТ.) либо через усилитель вертикального отклонения (в по-
ложении УСИЛ.).
Рис. 18.2. Передняя панель контрольного осциллографа ИК-05
Ручка УСИЛЕНИЕ, для регулировки вертикального размера
исследуемого сигнала на экране осциллографа.
Органы управления электронно-лучевой
трубкой
Ручка ЯРКОСТЬ для установки нормальной яркости изображе-
ния на экране трубки.
Ручка ФОКУС для фокусировки изображения.
Ручка ГОР. СДВИГ для сдвига изображения по горизонтали.
Ручка ВЕРТ. СДВИГ для сдвига изображения по вертикали.
Порядок пользования осциллографом
Подать напряжение питания на осциллограф.
Подключить входной кабель осциллографа к источнику иссле-
дуемого сигнала.
Установить режим развертки в соответствии с видом, длитель-
ностью и частотой исследуемого сигнала, используя переключатель.
ДИАПАЗ. РАЗВ; для исследования импульсных сигналов, синх-
ронных с импульсами запуска осциллографа, используется жду-
щая развертка; для исследования синусоидальных напряжений, а
также импульсных сигналов, несинхронных с импульсами запуска,.
используется периодическая развертка.
Установить удобный для наблюдения вертикальный размер изо-
бражения исследуемого сигнала ручкой УСИЛЕНИЕ.
Если изображение неустойчиво по горизонтали, добиться устой-
чивости с помощью ручки РАЗВ. ПЛАВНО.
Для оценки длительности исследуемого сигнала при установке
переключателя ДИАПАЗ. РАЗВ. в положениях 150—750 мкс и
1,5—7,5 мс используются калибрационные отметки; интервалы
между двумя соседними разнополярными отметками равны при-
мерно 167 мкс, что соответствует дистанции 25 км.
Задание
1. В какое положение нужно поставить переключатель ДИА-
ПАЗ. РАЗВ. для наблюдения на осциллографе ИК-05 контрольно-
го импульса приемного устройства?
2. В какое положение нужно поставить переключатель ДИА-
ПАЗ. РАЗВ. для наблюдения на осциллографе переменного напря-
жения накала?
3. От каких органов управления осциллографом зависит гори-
зонтальный размер изображения исследуемого сигнала?
