§ 7. Блок бпу-06м

Блок БПУ-06М предназначен для питания аппаратуры постоянными и переменными стабилизированными напряжениями. БПУ-06М вырабатывает напряжение +250 В, ±125 В.

Блок состоит из стабилизатора переменного напряжения (субблок БСП-02), 10 типовых стабилизаторов постоянного напряжения (субблоки БСН-02), элементов контроля, сигнализации и защиты.

Функциональная схема блока приведена на рис. 17.7. При подаче напряжения сети 220 В 400 Гц (накал) на выходе субблока появляется переменное стабилизированное напряжение 220 В 400 Гц. В это же время на выходе субблоков БСН-02 (У4, У6, У9, УП) появятся постоянные стабилизированные напряжения +125 В, —125 В, +250 В. При включении субблока У11 замкнутся контакты реле Р1; после подачи на них напряжения 220 В (анод) включатся остальные субблоки БСН-02 (У1, У2, УЗ, У5, У7, У8) и на выходе блока появятся все выходные напряжения.

Защита субблоков от короткого замыкания осуществляется с помощью предохранителей, включенных в фазы питающей сети.

Рис. 17.7. Функциональная схема блока БПУ-06М

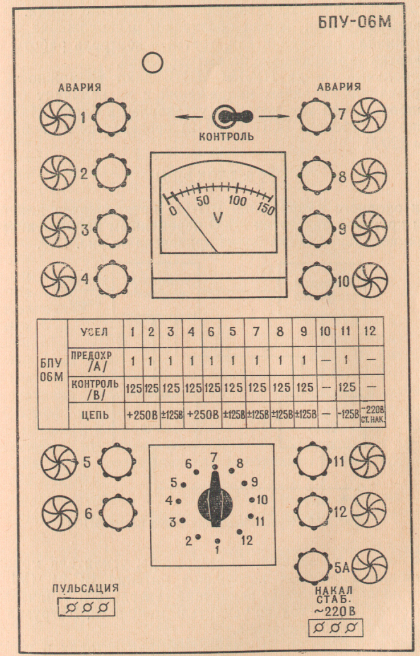

Рис. 17.8. Передняя панель блока БПУ-06М

Для контроля работы одного из субблоков необходимо переключатель В1, установленный на передней панели блока (рис. 17.8) установить на порядковый номер проверяемого субблока и включить переключатель КОНТРОЛЬ. Показание прибора должно соответствовать значению, указанному на этикетке блока. Этикетка имеет четыре строки: первая обозначает расположение узла, вторая— номинал предохранителя, третья — контроль работы субблока, четвертая — напряжение на выходе блока.

Контрольные гнезда ПУЛЬСАЦИЯ дают возможность проверить пульсацию выходных напряжений и их величину более точным прибором, чем тот, который установлен в блоке. Наличие напряжения на субблоке БСП-02 (У12) проверяется по контрольным гнездам 220 В.

§ 8. Блок бп-п

Блок опорного напряжения БП-11 предназначен для питания.системы круговой развертки ИКО переменным напряжением 220 В.

Функциональная схема блока приведена на рис. 17.9.

Рис. 17.9. Функциональная схема блока БП-11

Блок состоит из задающего генератора, усилителя мощности двух стабилизированных источников питания БС-01 (У1 и У2). Один источник (У1) питает задающий генератор и усилитель мощности, второй (У2) — только усилитель мощности. Нагрузка на оба источника примерно одинакова.

Генератор собран по КС-схеме на транзисторах и генерирует синусоидальное напряжение 4—5 В частотой 450 ±50 Гц.

Усилитель мощности усиливает по мощности сигналы задающего генератора и предназначен для работы на индуктивную нагрузку. Выходное напряжение усилителя 220 В ±™%. Он собран по двухтактной схеме и работает в классе В с отсечкой коллекторного тока.

§ 9. Блок бш-03

Блок БШ-03 предназначен для питания постоянным стабилизированным напряжением двух ламп бегущей волны. В состав блока 5Ш-03 входят: два субблока СБН-01, питающие постоянным стабилизированным напряжением цепи накала ЛБВ; два субблока СБА-04, питающие постоянным стабилизированным напряжением все остальные электроды ЛБВ; элементы коммутации, регулировки и контроля выходных напряжений; элементы сигнализации и защиты блока.

Выходные напряжения блока (В):

— цепь V, ЛБВ ОСН. и ЛБВ ВСП. — 0—10;

— цепь Ц2 ЛБВ ОСН. и ЛБВ ВСП. —0—5;

— цепь Ц3 ЛБВ ОСН. и ЛБВ ВСП. — 0—30;

— цепь с/4 ЛБВ ОСН. и ЛБВ ВСП. — 0—100;

— цепь 11ь ЛБВ ОСН. и ЛБВ ВСП. —0—120;

— цепь с/6 ЛБВ ОСН. и ЛБВ ВСП. —0—300;

— цепь V-! ЛБВ ОСН. и ЛБВ ВСП. — 0—300;

— цепь V* ЛБВ ОСН. и ЛБВ ВСП. — 0—350;

— цепь с/кот ЛБВ ОСН. и ЛБВ ВСП. —0—400;

— цепь с/спир. ЛБВ ОСН. и ЛБВ ВСП. —0—120;

— цепь с/Нак. ЛБВ ОСН. и ЛБВ ВСП. —0—2,5.

Токи нагрузки:

— цепь с7нак ЛБВ ОСН. и ЛБВ ВСП. —300±15 (мА);

— цепь с/СПИр ЛБВ ОСН. и ЛБВ ВСП. —75±4 (мкА);

— цепь с/кол. ЛБВ ОСН. и ЛБВ ВСП. — 200+10 (мкА).

Функциональная схема блока приведена на рис. 17.10.

Для питания ЛБВ основного канала используются субблоки У1 и У2 (СБА-04 и СБН-01 соответственно), а для питания ЛБВ вспомогательного канала — субблоки УЗ и У4 (СБН-01 и СБА-04).

Напряжение питающей сети 220 В 400 Гц поступает на субблоки У1—У4 через предохранители и контакты коммутирующих реле (Р1, Р2, Р5, Р6).

Питание на субблок У2 (СБН-01) подается сразу при включении высотомера, а на субблок УЗ — при включении вспомогательного канала.

Субблоки У1 и У4 (СБА-04) включаются через 2,5 мин после включения соответствующего канала.

Напряжение 400 В с субблоков У1 и У4 используется для питания коллекторов ЛБВ. Остальные напряжения с выхода субблоков СБА-04 (+9, +18, +36, +142, +300 В) подаются на потенциометрические делители напряжений, с которых поступают на выход блока для питания электродов ЛБВ.

С помощью измерительного прибора осуществляются установка и контроль напряжений на электродах и токов накала, спирали и Коллектора ЛБВ каналов I и II. Подключение прибора для измерения напряжений и токов каналов I и II производится с помощью переключателя I, II на блоке БШ-03 (рис. 5.4). Подключение прибора в измерительные цепи в канале I производится переключателями КОНТРОЛЬ I, НАПР. I, а в канале II – переключателям КОНТРОЛЬ II, НАПР. II

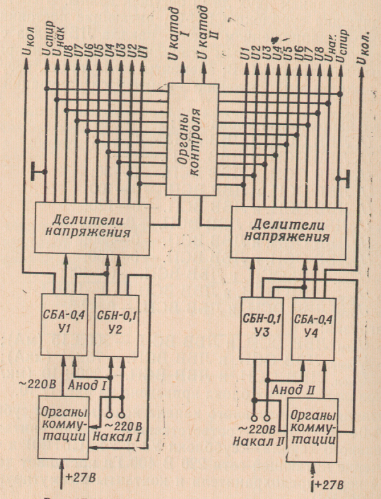

Рис. 17.10. Функциональная схема блока БШ-03
