Глава 17 вторичные источники питания
§ I. Общие сведения
Первичным напряжением питания аппаратуры высотомера является трехфазное напряжение 220 В 400 Гц, которое поступает либо от дизель-электрического агрегата АД-ЗОТ, либо от агрегата повышенной частоты ВПЛ-30, питаемого от промышленной трехфазной сети 380/220 В 50 Гц.
В табл. 1 приведены типы блоков и субблоков питания, их назначения и места установки.
Таблица 1
Задание
1. Найдите блоки и субблоки питания на материальной части.
§ 2. Блок питания бр-11м
Блок БР-11М вырабатывает стабилизированные напряжения—250, —125, +125, +250, +300, +6,3, 220 и 6,3 В 400 Гц и нестабилизированное напряжение 3,5 В.
Указанные напряжения используются для питания стабилизированным напряжением приемной аппаратуры.
В состав блока входят:
— стабилизатор переменного напряжения 220 В 400 Гц (субблок БС-220/3,5 и);
— выпрямитель +300 В;
— стабилизатор напряжения +300 В (субблок Уб Б-300/0,03);
— выпрямитель —250 В;
— стабилизатор напряжения —250 В (субблок У5 Б-250/0,03);
— четыре субблока стабилизатора ±125 В (субблоки У1, У2, УЗ, У4 БС-125/0,4);
— схема питания накальных цепей.

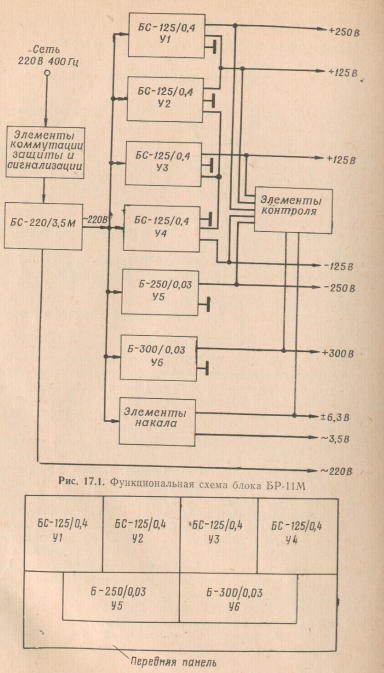

Схема взаимодействия элементов блока БР-11М изображена на рис. 17.1.
При включении цепи НАКАЛ сетевое напряжение 220 В 400 Гц подается на стабилизатор БС-220/3,5, стабилизирующий переменное напряжение при изменении сетевого напряжения и тока нагрузки. Стабилизированное переменное напряжение поступает на накальные цепи блока БР-11М. Схема накала вырабатывает стабилизированное напряжение накала ±6,3 В, нестабилизированные напряжения 3,5 В.
При включенной цепи АНОД стабилизированное напряжение 220 В 400 Гц подается на стабилизированные выпрямители (субблоки БС-125/0,4, Б-300/0,03 и Б-250/0,03). Полярность выходного напряжения субблока БС-125/0,4 определяется тем, какая из выходных клемм подключена к корпусу. Выходное напряжение + 250 В получается путем последовательного включения двух субблоков БС-125/0,4 У1 и У2. Защита субблоков от коротких замыканий осуществляется с помощью плавких предохранителей вовходных цепях субблоков. Предохранители имеют сигнальные лампочки, загорающиеся при перегорании предохранителя. Работа блока БР-11М контролируется по величине и пульсации выходных напряжений на контрольных гнездах. Для исключения возможности включения анодных цепей блока при неисправном источнике— 125 В (субблок У4), в блоке имеется реле Р1, которое разрывает
Цепь питания сетевых обмоток выпрямителей Б-300/0,03, Б-250/0,03, БС-125/0,4; У1, У2 и УЗ —У4, при отсутствии напряжения — 125 В.
Расположение субблоков в блоке БР-11М указано на рис. 17.2.
Рис. 17.2. Расположение субблоков в блоке БР-11М
§ 3. Блок питания би-05м
Блок вырабатывает стабилизированные напряжения —125 В,+ 125 В, +250 В, 220 В 400 Гц, используемые для питания анодных и накальных цепей.
В состав субблока БИ-05М входят (рис. 17.3):
— один субблок БС-220/3,5.\\;
— шесть субблоков БС-125/0,4.
Указанные субблоки полностью аналогичны одноименным субблокам блока БР-11М.
При включении цепи НАКАЛ срабатывает реле Р2 и сетевое напряжение 220 В 400 Гц подается на стабилизатор БС-220/3.5М, с выхода которого снимается стабилизированное напряжение 220 В 400 Гц.
При включении цепи АНОД срабатывает реле Р1 субблока БС-220/3.5М, которое замыкает цепь питания стабилизированным

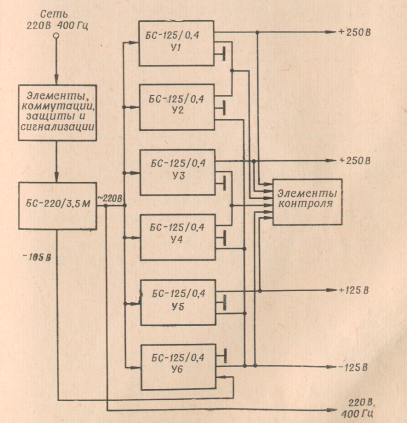

Рис. 17.3. функциональная схема блока БИ-05М
напряжением 220 В 400 Гц выпрямителя —105 В субблока БС-220/3,5М и выпрямителя —125 В субблока БС-125/0,4 (Уб) Напряжение—105 В в качестве опорного подается на стабилизатор У 6. Напряжение —125 В с выхода У6 подается на субблоки БС-125/0,4 (У2, У4, У5) в качестве опорного, а также на выход блока БИ-05М и на обмотку реле Р1 блока БИ-05М. При срабатывании этого реле стабилизированное напряжение 220 В 400 Гц от субблока БС-220/3,5М подается на субблоки БС-125/0,4 (У1 У9 УЗ, У4, У5).
Рис. 17.4. Расположение субблоков в блоке БИ-05М
Выходные напряжения этих субблоков подаются на выход блока. Защита от коротких замыканий осуществляется плавкими предохранителями, имеющими сигнальные лампочки.
Расположение субблоков в блоке БИ-05М указано на рис. 17.4.
